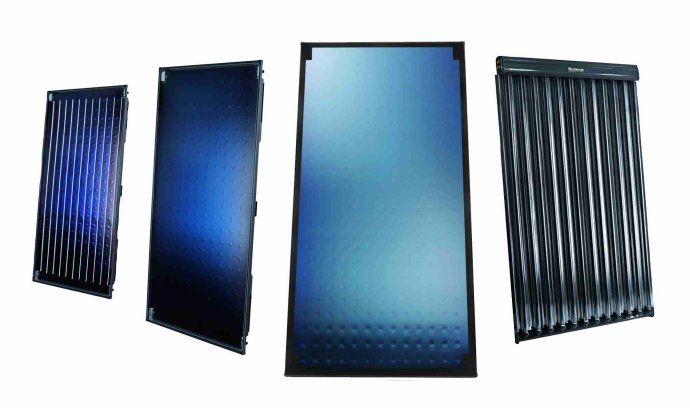

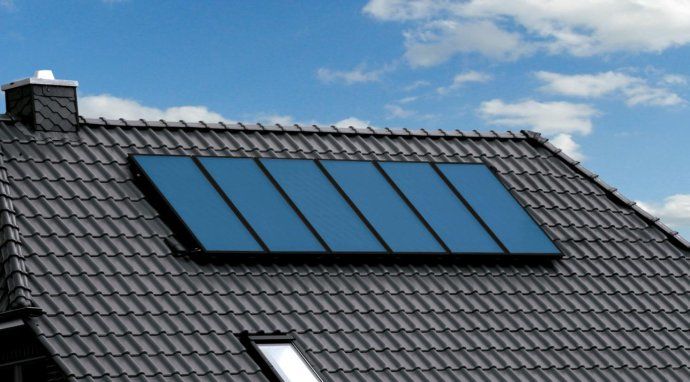

德國屋頂太陽能集熱器，可以分為2大類：平板型集熱器（Planer Solarkollektor）和真空導熱管集熱器（VakuumRöhrenkollektoren）。
Eine Solaranlage ist eine sehr umweltfreundliche Möglichkeit, Wärme zu gewinnen.
（太陽能系統是一種非常環保的獲得熱量的方式。）
Aus kostenloser Sonnenenergie wird Wärme erzeugt, die für die Heizung oder für das Brauchwasser, beispielsweise für die Dusche, genutzt wird.
（太陽能免費產生的熱量，可用于制熱或熱水，如，淋浴。）
Das Herzstück einer thermischen Solaranlage ist der Kollektor, in den meisten Fällen werden sogenannte Flachkollektoren verwendet.
（太陽能制熱系統的核心是收集器，在大多數情況下使用所謂的平板收集器。）
Diese absorbieren die einfallenden Sonnenstrahlen und wandeln sie in Wärme um.
（吸收入射的太陽光輻射并將其轉化為熱量）
Durch die Kollektoren der Solaranlage fließt eine Trägerflüssigkeit – ein Gemisch aus Wasser und einem Frostschutzmittel.
（載體液體流過太陽能集熱器 —— 水和防凍劑的混合液。）
Diese wird im Kollektor erwärmt und mittels einer Pumpe zum Heißwasserspeicher befördert.
（在收集器中加熱，通過泵輸送到熱水存儲罐中。）
Über einen Wärmetauscher wird die Wärme an das Brauchwasser abgegeben und die abgekühlte Trägerflüssigkeit wird wieder zum Sonnenkollektor zurückgeführt.
（熱量通過熱交換器傳遞到水中產生熱水，冷卻后的載體液體返回太陽能集熱器。）
Mit der Kraft der Sonne Wärme für die Bereitung von Warmwasser oder zur Heizungsunterstützung erzeugen - das ist ressourcenschonend, umweltfreundlich und kosteneffizient.
（利用太陽能產生熱量或熱水——節約資源、保護環境、降低成本。）
Dabei kann eine Solarthermieanlage nicht als alleiniges Heizungssystem für ein Haus dienen, aber bestmöglich unterstützen und damit Heizkosten sparen helfen.
（太陽能熱系統不能作為住宅的唯一供暖系統，但它可以提供最好的支持，從而節省采暖成本。）
Eine thermische Solaranlage lässt sich gut mit einer Ölheizung, Gasheizung oder Pelletheizung kombinieren, auch eine Kombination einer Solaranlage mit einer Wärmepumpe ist möglich.
（太陽能加熱系統可以很好地與燃油加熱、燃氣加熱或燃燒木質顆粒加熱系統相結合，也可以將太陽能加熱系統與熱泵系統結合起來。）
Für einen Vier-Personen-Haushalt mit etwa 150 Quadratmeter zu beheizender Wohnfläche bedeutet dies ca. 5 Solarkollektoren und ein Pufferspeicher mit einem Fassungsvermögen von 700 bis 1.000 Litern.
（對于有150平方米生活空間的四人家庭來說，這意味著大約有5個太陽能集熱器和一個容量為700至1000升的緩沖罐——熱交換熱水存儲罐。）

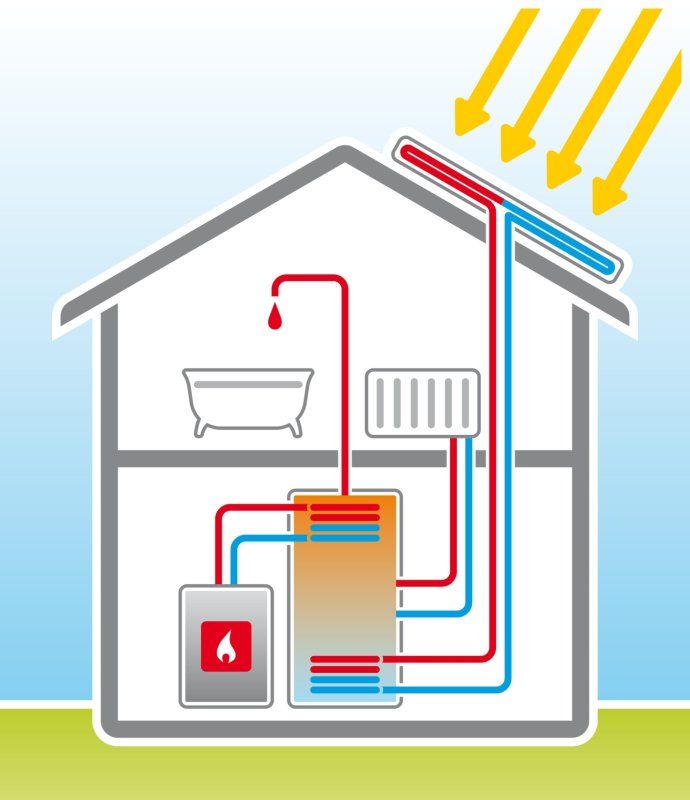

屋頂太陽能集熱器，室內熱交換熱水存儲罐，室內配套的加熱設備，三方組合起來，形成為一個整體系統，產生生活熱水，為冬季取暖提供熱量，示意圖。
上面示意圖解釋：
a、屋頂太陽能集熱器里面，布設有直徑不大的銅管線路，里面灌充無毒性的丙二醇抗凍導熱液，這些管道線路，在熱交換熱水存儲罐中，呈螺旋狀，便于大面積地釋放熱量。國外很早以前，也曾經使用過低毒性的乙二醇抗凍導熱液，現今，已經被無毒性的丙二醇抗凍導熱液所取代。
b、室內配套的加熱設備，比如，可能是，燃油鍋爐、燃氣鍋爐 / 燃氣壁掛爐、燃燒木質顆粒燃料的鍋爐，加熱鍋爐產生的熱量，也是在熱交換熱水存儲罐中釋放。
c、自來水進入熱交換熱水存儲罐，吸收里面的熱量，為生活提供熱水。

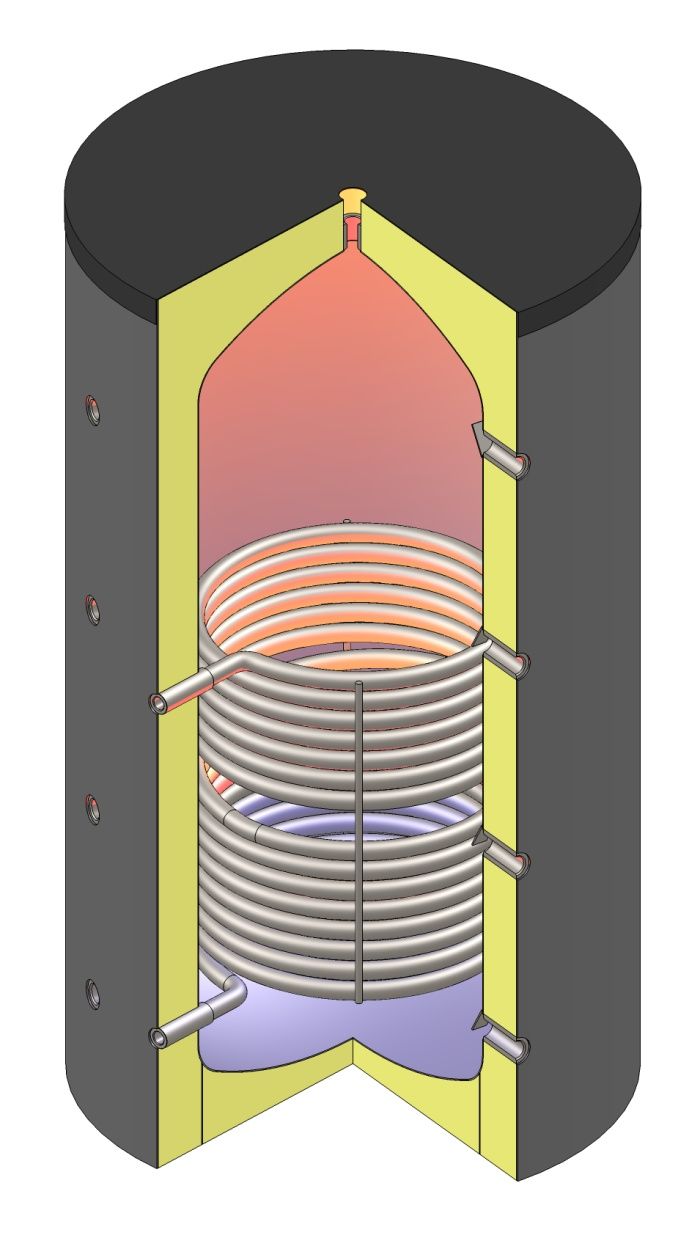

熱交換熱水存儲罐剖解示意圖，可見里面有2組分別獨立的螺旋狀銅管熱交換器。冷水從罐的下部進入（上圖中，右下角），吸收熱量變成熱水后，從罐的上部輸出（上圖中，右上角）。
d、冬季取暖系統，可以是獨立的管道線路，在熱交換熱水存儲罐中，呈螺旋狀，管道里面的熱傳導介質，吸收熱交換熱水存儲罐中熱水中的熱量，在室內房間里面的散熱器中釋放，這樣反復循環進行。
也或者是，直接使用熱交換熱水存儲罐中的熱水，作為熱傳導介質，通過管道線路，在室內房間里面的散熱器中直接釋放水中的熱量。
特別補充：
乙二醇防凍液，本身的毒性并不是很大，但是其代謝產物乙醇醛、乙醇酸和水合乙醛酸的毒性相對較大。
丙二醇防凍液，主要成分是丙二醇。丙二醇，是一種無色吸濕粘稠液體，幾乎無味無臭，也無毒性。
國外近年來研制出的丙二醇抗凍導熱液，在熱傳導、冰點防護等方面的性能與乙二醇抗凍導熱液相當，另外，在抗腐蝕、毒性及生物降解方面，有著乙二醇抗凍導熱液無法比擬的優勢。
丙二醇作為環保型的抗凍導熱液，最為引人注目的是，無水型丙二醇抗凍導熱液，其冰點低達－59℃，而沸點高達187℃，具有名副其實的抗沸、抗凍性能。
丙二醇抗凍導熱液，屬生物可降解產品，無論在毒性還是生物降解方面，都不會增加任何經濟和環境成本。這不僅符合當下綠色環保的理念，更考慮到消費者使用安全、保證健康的需求。當然，在推廣應用的初期階段，丙二醇的銷售價格可能會稍高一些。

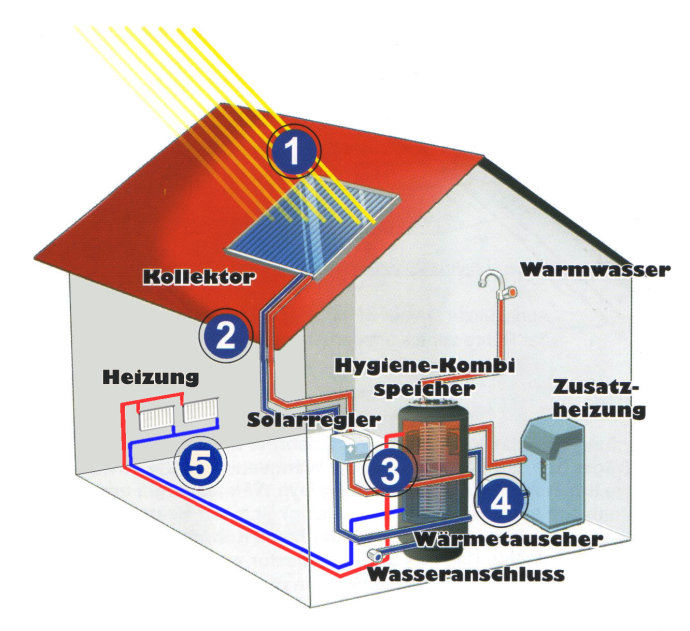

1、Kollektor（屋頂太陽能集熱器）
Sonnenstrahlen erhitzen den Absorber des Vakuum-Kollektors.
（太陽光輻射加熱真空吸收集熱器。）
2、Solarregler（太陽能控制器）
Das bis zu 200°C heiße Wasser im Sammler zirkuliert zwischen Kollektor und Hygienespeicher.
（200℃熱傳導介質在集熱器和衛生貯存器之間循環。）（華氏溫度：200度=攝氏溫度93度）
Der Regler begrenzt die Temperatur des runtergeförderten Wassers auf 95°C.
（調節器將下行水的溫度限制在95℃）（華氏溫度：95度=攝氏溫度35度）
3、Hygiene-Kombispeicher（衛生組合存儲）、Wärmetauscher（換熱器）、Wasseranschluss（自來水供應）、Warmwasser（熱水）
Der Wärmetauscher des Speichers gibt die Solarwärme an das Wasser im Hygiene-Kombispeicher ab.
（太陽能在熱交換熱水存儲罐中釋放熱量加熱產生熱水并存儲）
4、Zusatzheizung（額外的加熱，比如，燃油鍋爐、燃氣鍋爐/ 燃氣壁掛爐、燃燒木質顆粒燃料的鍋爐）
Im Edelstahl-Wellrohr-Wärmetauscher des Kombispeichers wird Frischwasser im Durchlaufprinzip mit einwandfreier Qualität und hoher Schüttleistung erwärmt.
（熱交換熱水存儲罐中的不銹鋼波紋管換熱器中，不含礦物質的軟水以連續流動的原理加熱，質量無可挑剔，容量大。）
5、Heizung（散熱器）
Die Heizung ist mit dem Hygiene-Kombispeicher verbunden, so wird die vorhandene Wärmeenergie zur Heizungsunterstützung eingespeist.
（換熱器在衛生組合存儲器中釋放熱量，產生的熱能被輸送到散熱器。）

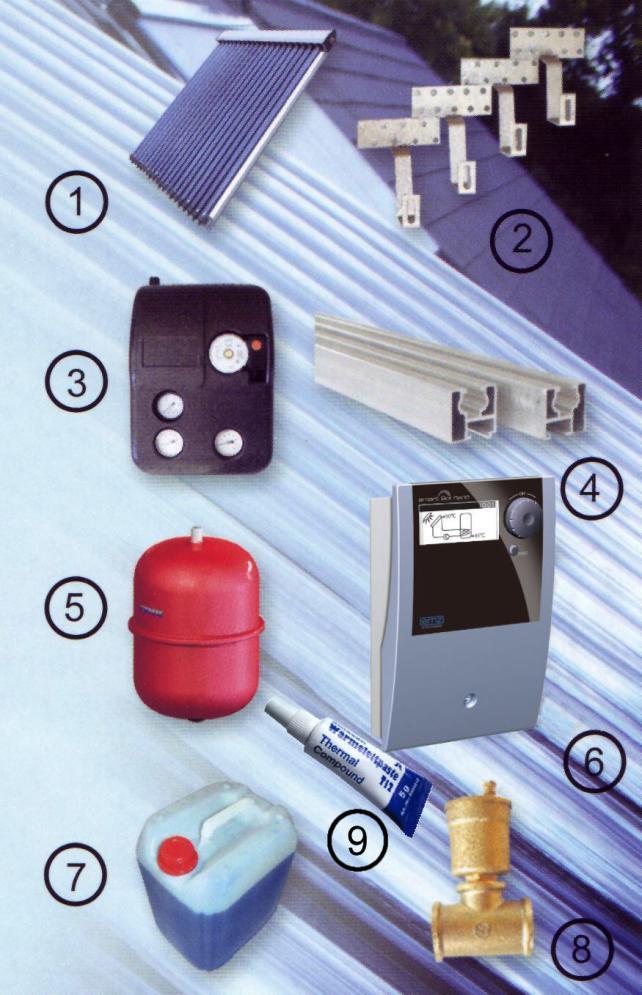

真空導熱管太陽能集熱器系統配件組成示意圖
1、Hochleistungs-Röhrenkollektor - entweder V20 mit 20 Röhren - oder V30 mit 30 Röhren
（高性能集熱管 —— V20 20管 —— 或V30 30管）
2、Je Kollektor 4 Dachhaken (V20) oder 6 Dachhaken (V30)
（每個收集器4個屋頂掛鉤（V20）或6個屋頂掛鉤（V30））
3、Solarpumpenstation mit Solarpumpe（太陽能泵站）
4、Je Kollektor 2 Montageschienen（每個收集器2塊安裝導軌）
5、Solar-Ausdehnungsgefäß（太陽能系統膨脹罐）
6、Solarsteuerung（太陽能控制）
7、Solarflüssigkeits-Konzentrat（太陽能液體濃縮液）
8、Solar-Schnellentlüfter（太陽能系統排氣閥）
9、Wärmeleitpaste（導熱膠）
屋頂太陽能集熱器系統配件組成示意圖

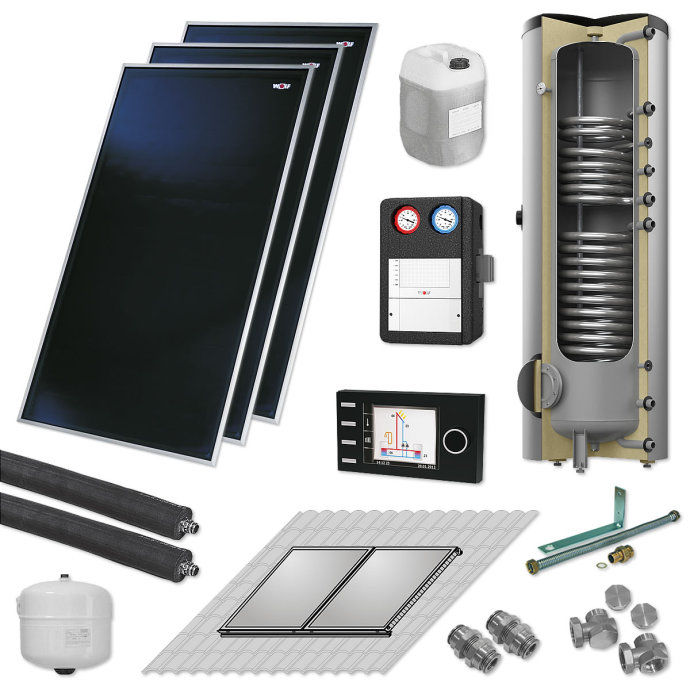

WOLF Solaranlage für Warmwasser - 6,9 m² CFK-1 + Solarspeicher 400 Liter
（WOLF熱水太陽能系統 —— 6.9平方米CFK-1 太陽能儲存400升）
Artikel-Nr.: WOSET521（產品編號：WOSET521）
Versand nach: Versand nach DE（德國境內送貨）
Lieferstatus: （交貨狀態：……）
Bei uns: 3.021,71 EUR / Set（售價：3021.71歐元 / 每套）（約合人民幣：23272元 / 每套，2017年11月）

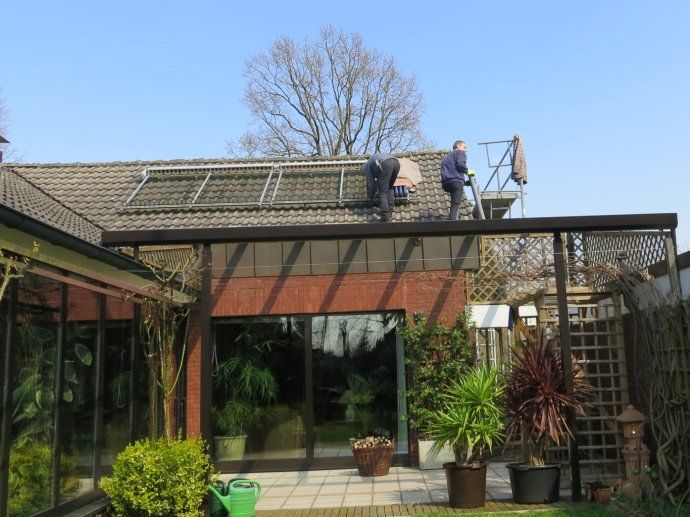

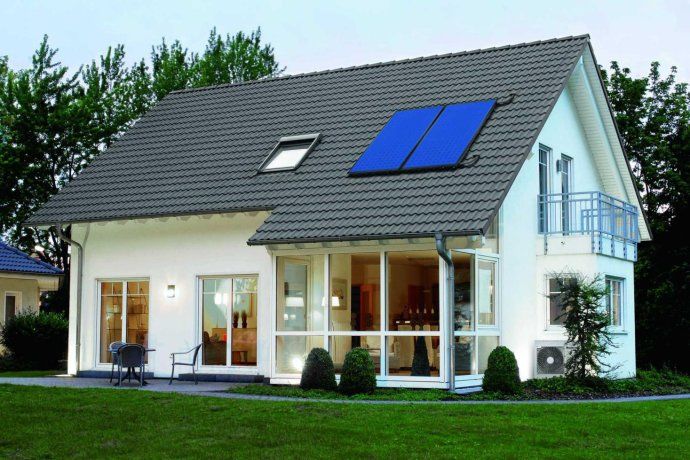

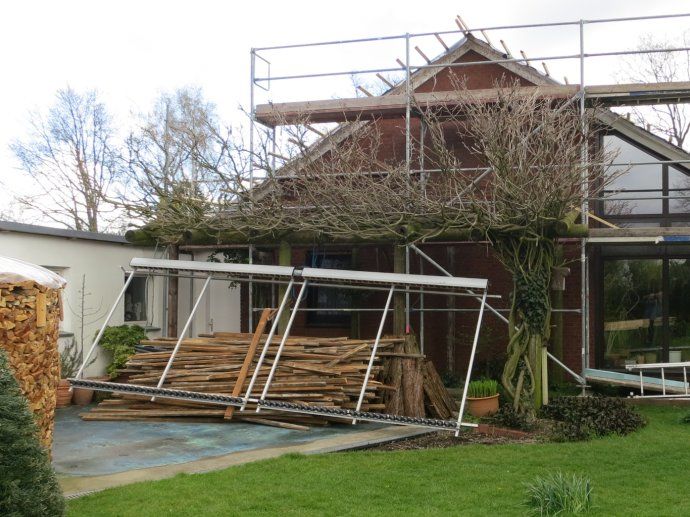

德國某地，一幢獨立住宅，屋面上，安裝有2片平板型太陽能集熱板。

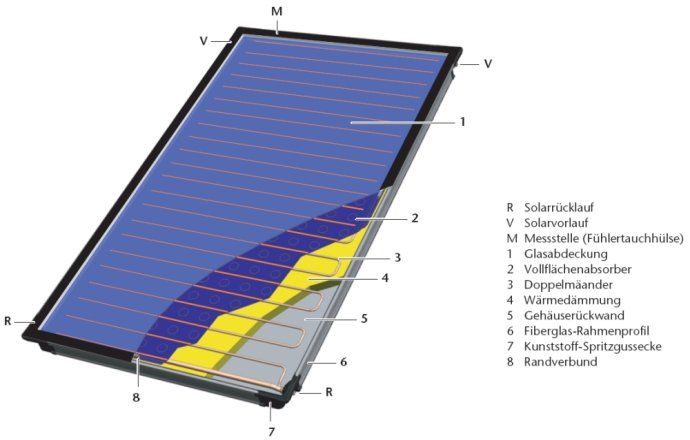

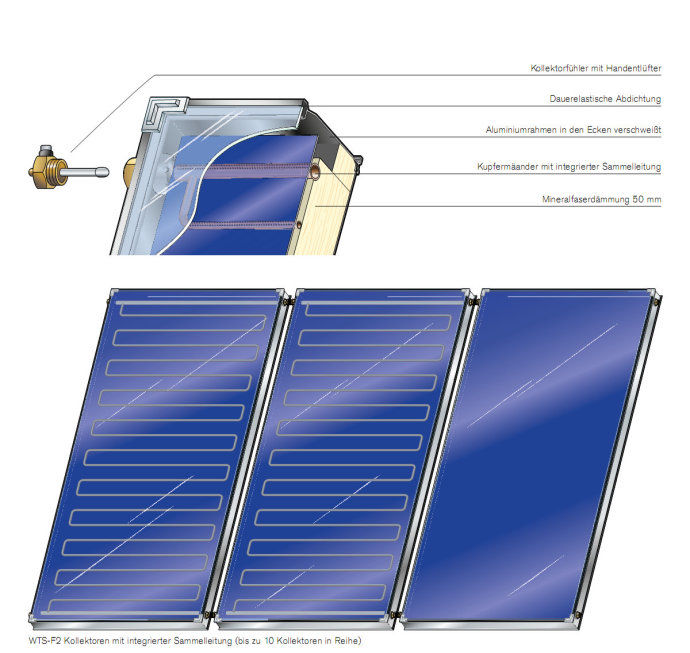

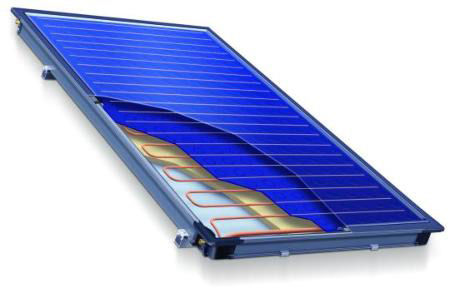

屋頂平板型太陽能集熱板外觀剖解一例
屋頂平板型太陽能集熱板外觀剖解一例

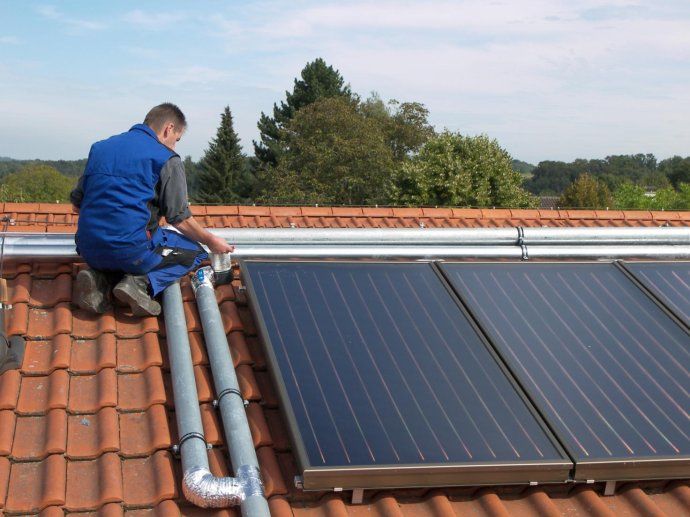

屋頂平板型太陽能集熱板多片組合外觀一例

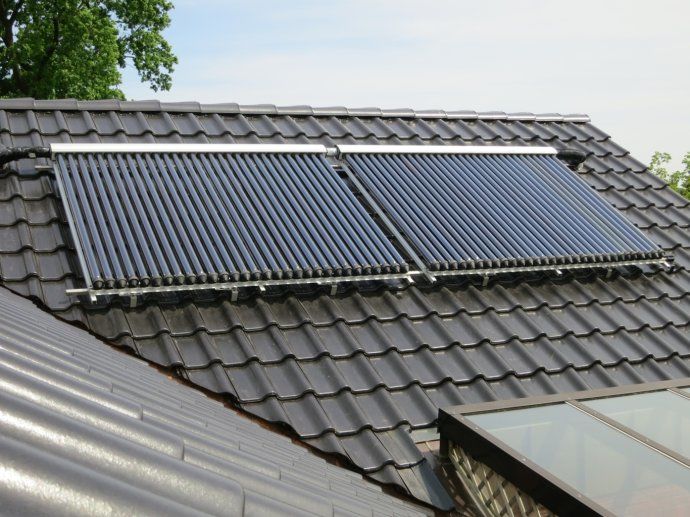

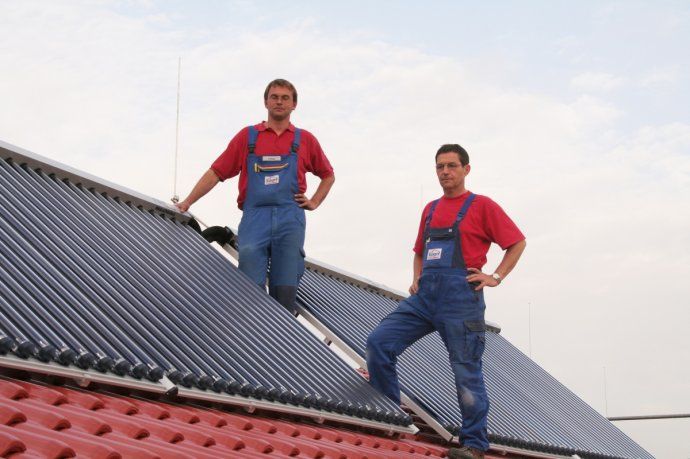

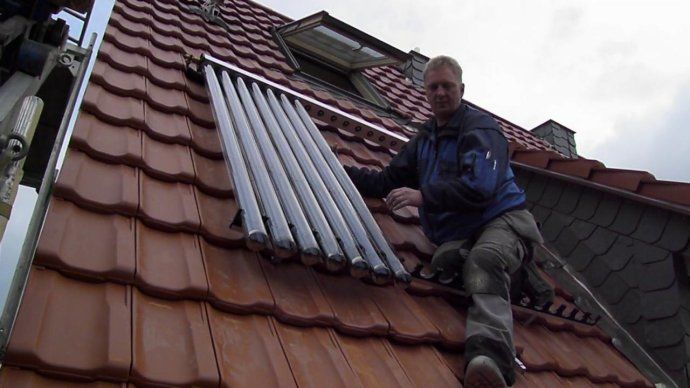

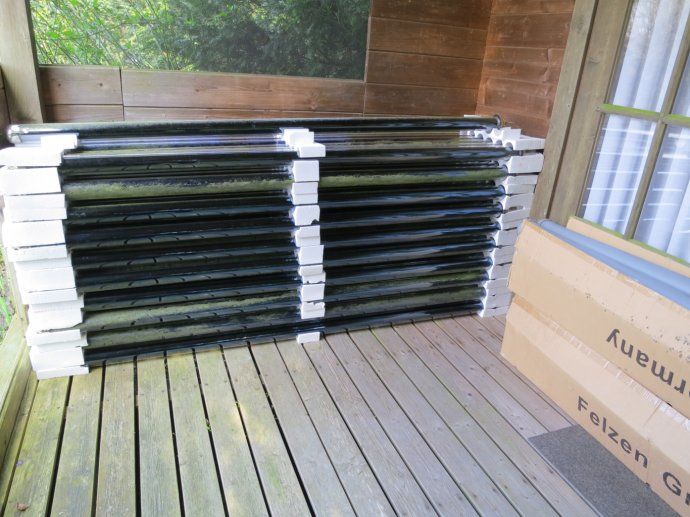

屋頂真空導熱管太陽能集熱器外觀一例
注：與國內常見的，直接灌注自來水，進行加熱的，真空玻璃管熱水器不同。國內的這種太陽能熱水器，在北方寒冷的冬季，一般不能使用，另外，長期使用，里面會產生較多水垢，因而會降低太陽能熱水器的性能，優點是，比較簡單，售價也會較低一些。
上圖太陽能系統中，灌充的是無毒性的抗凍導熱液熱傳導介質，不是自來水。

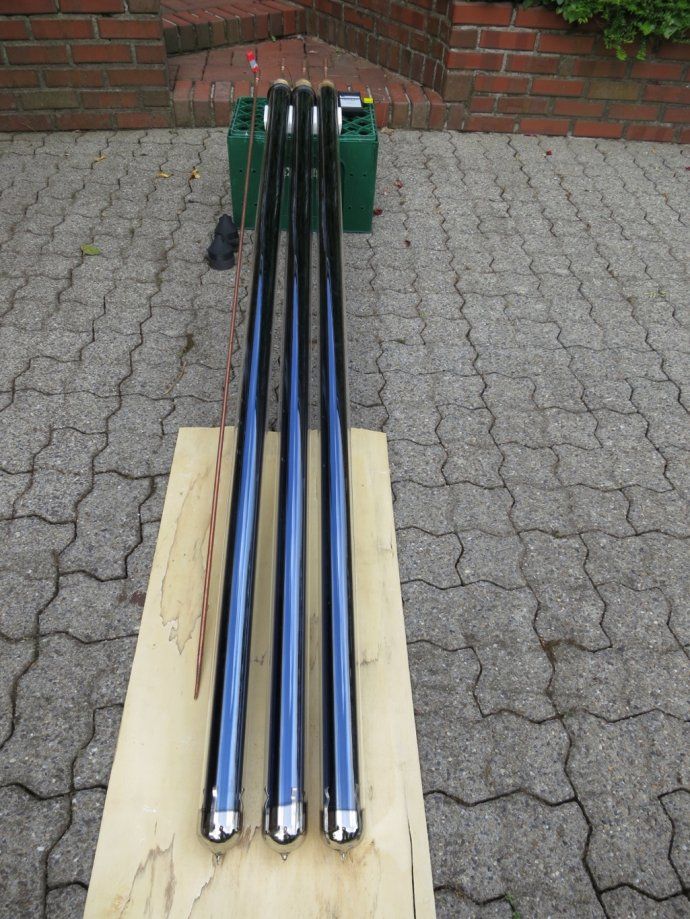

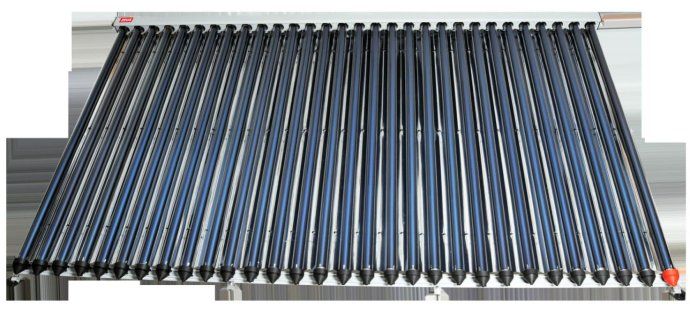

真空導熱管太陽能集熱器整體特寫

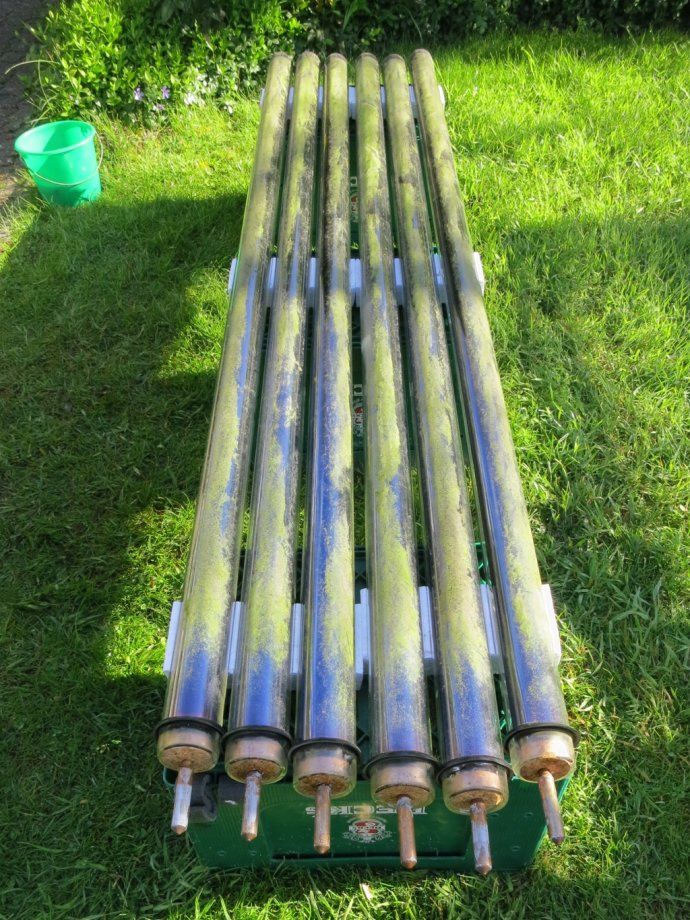

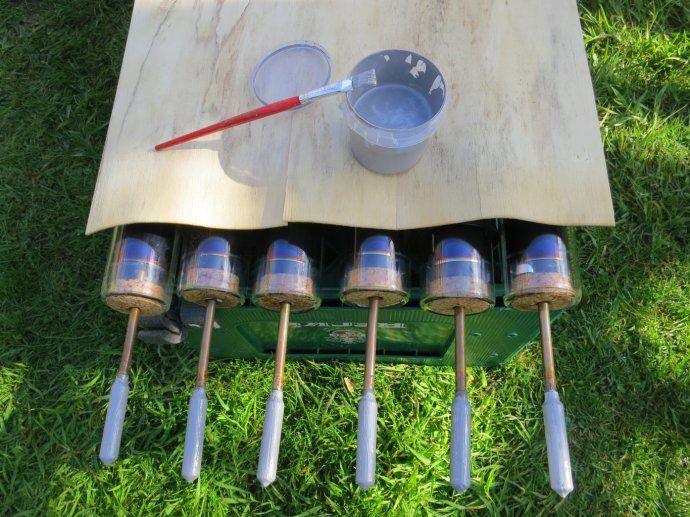

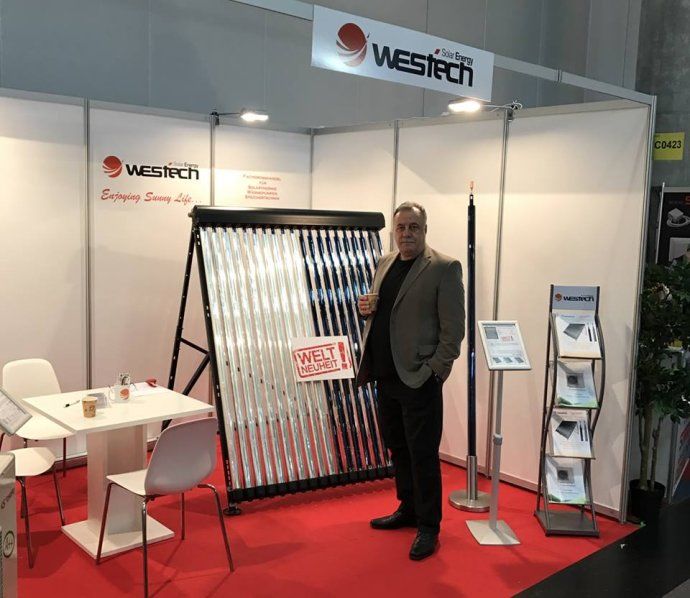

真空導熱管太陽能集熱器展品

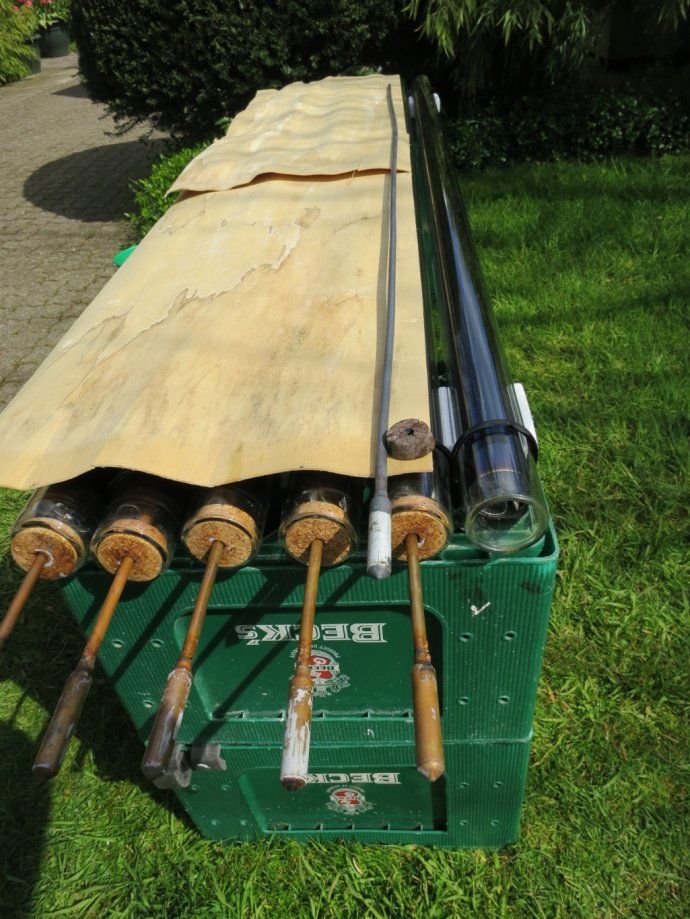

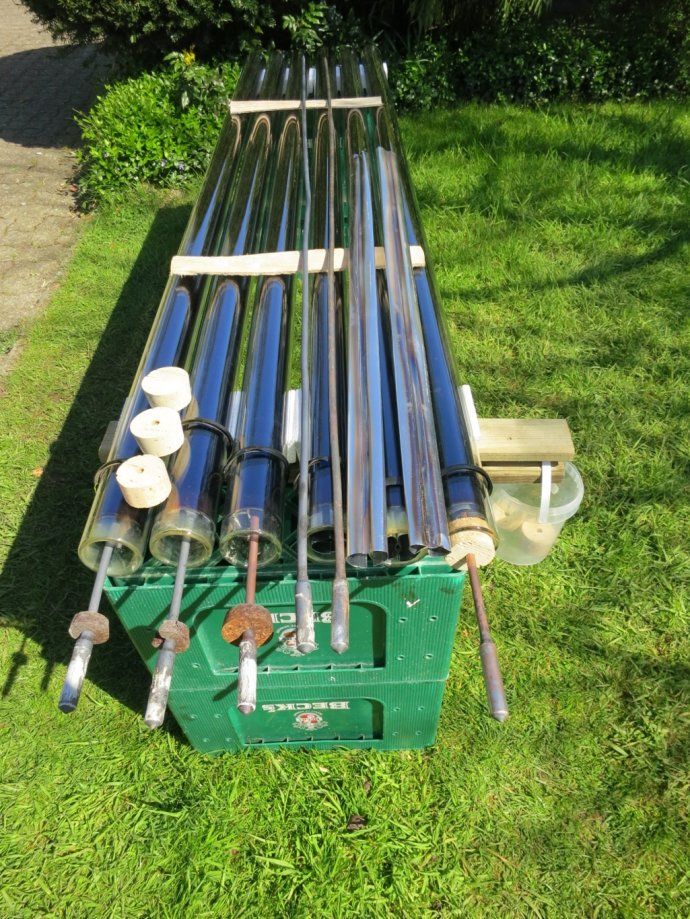

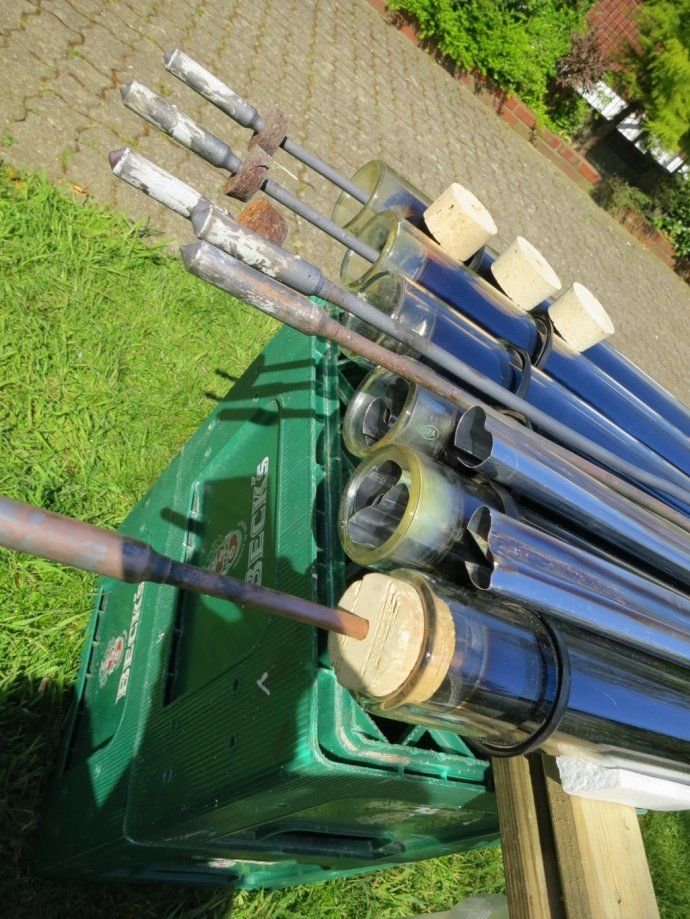

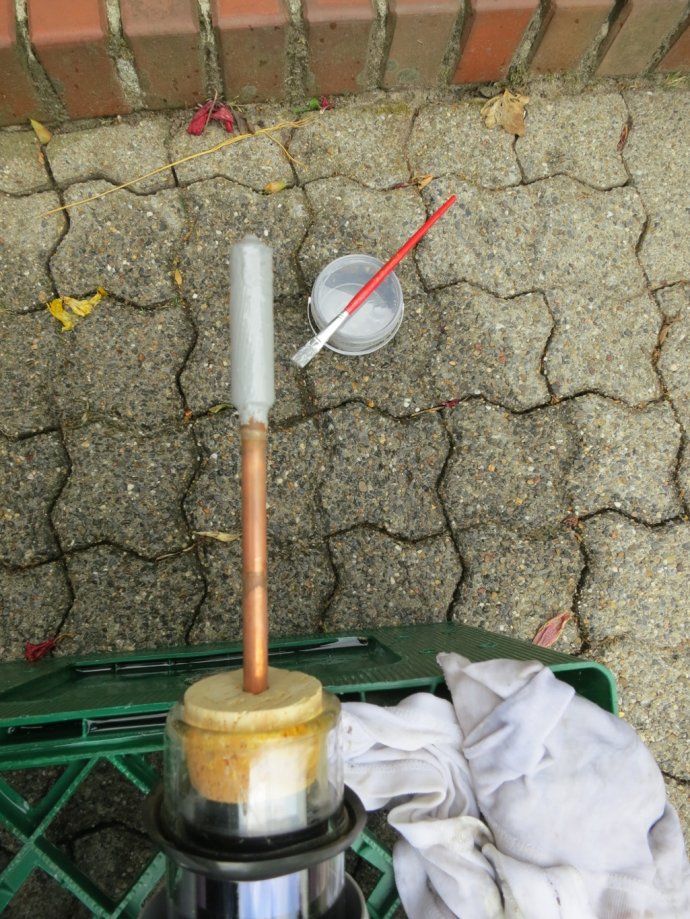

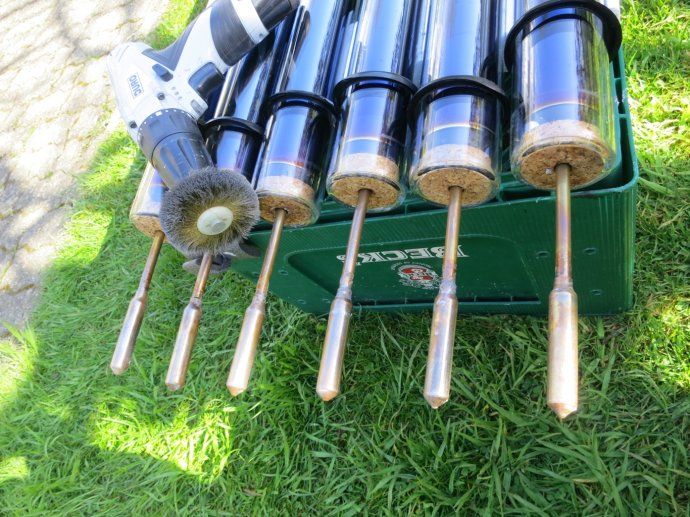

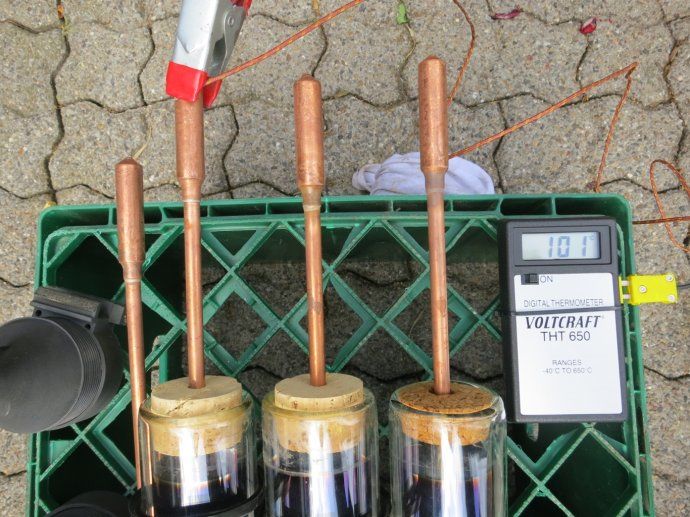

真空導熱管太陽能集熱器剖解特寫

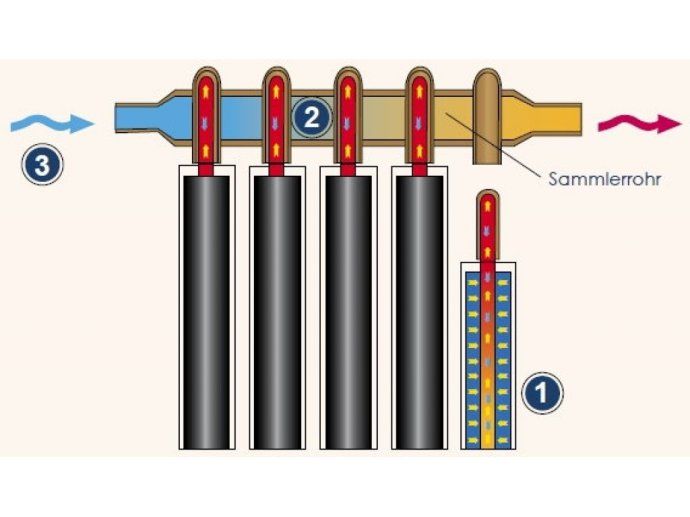

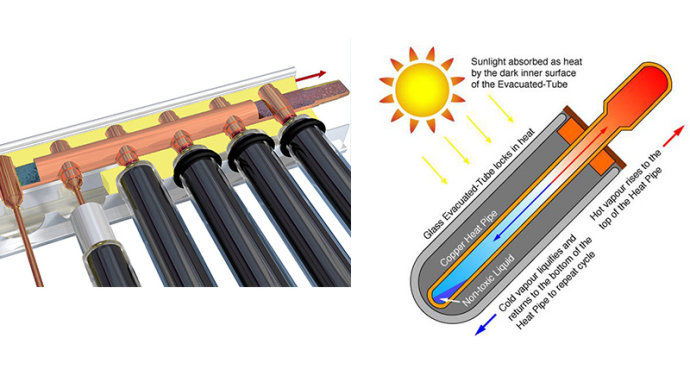

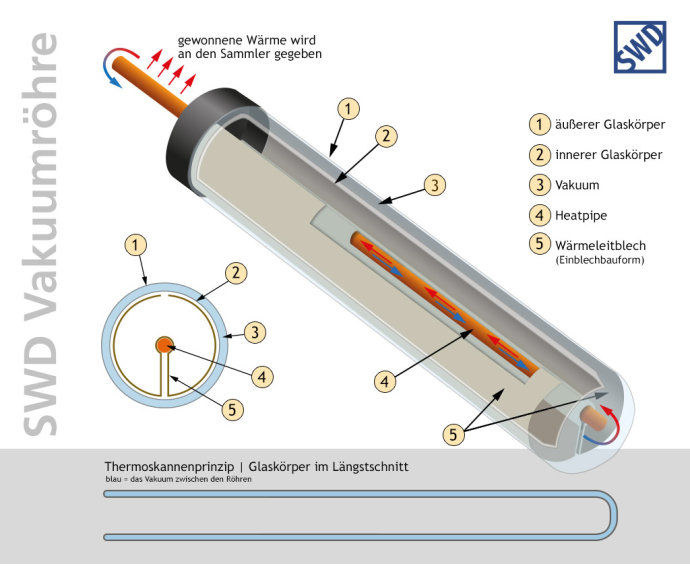

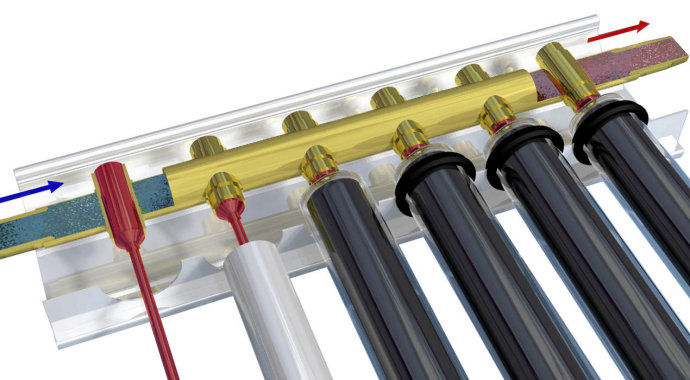

真空導熱管太陽能集熱器制熱原理示意圖
sammlerrohr（（熱量）收集管）
真空導熱管太陽能集熱器制熱原理示意圖
真空導熱管太陽能集熱器制熱原理示意圖
屋頂6片平板型太陽能集熱板、來回管路控制器、熱交換熱水存儲罐、燃燒鍋爐、散熱片、熱水噴灑龍頭、來回管路
屋頂2片平板型太陽能集熱板、來回管路控制器、熱交換熱水存儲罐、燃氣壁掛爐、散熱片、熱水龍頭、來回管路
屋頂3片平板型太陽能集熱板、來回管路控制器、系統膨脹罐、熱交換熱水存儲罐、燃燒鍋爐、散熱片、熱水噴灑龍頭、來回管路

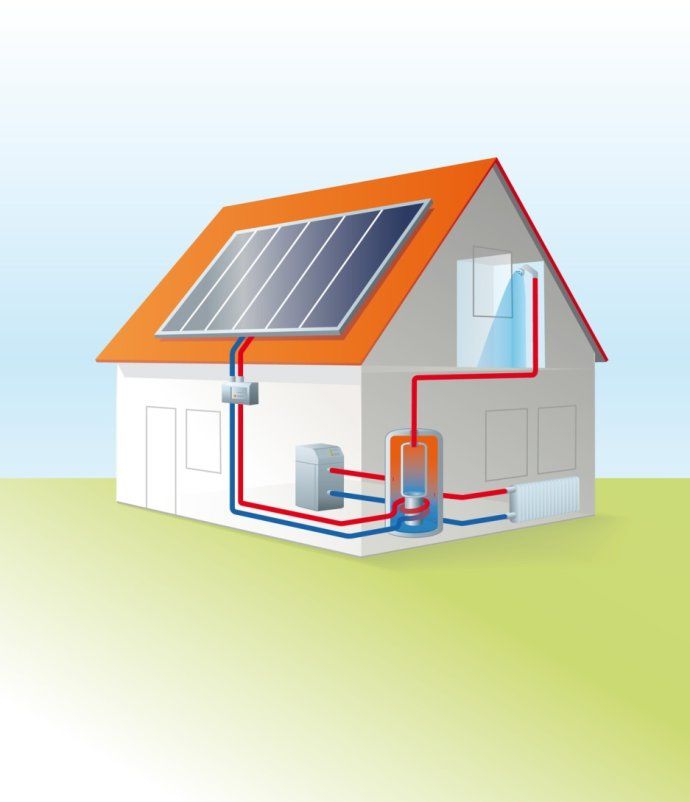

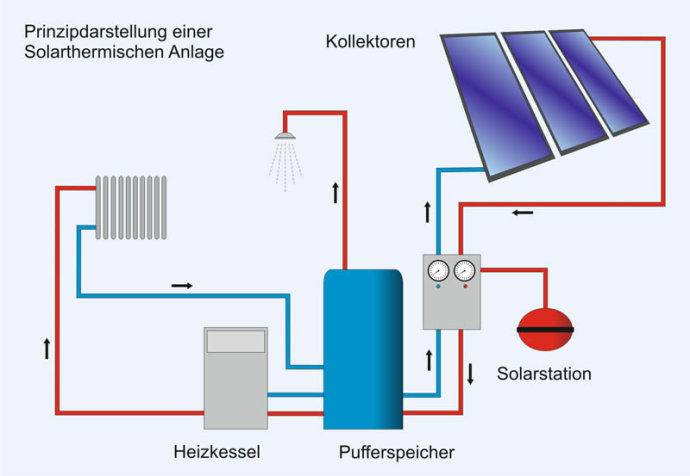

Prinzipdarstellung einer Solarthermischen Anlage（太陽能加熱系統示意圖）
Heizkessel（鍋爐）、Pufferspeicher（緩沖存儲器 / 熱交換熱水存儲罐）、Solarstation（太陽能控制器）、Kollektoren（集熱器）
上面示意圖解釋：
1、屋頂太陽能集熱器里面，布設有管道線路，管路里面，灌充無毒性的丙二醇抗凍導熱液，這些管道線路，在熱交換熱水存儲罐中，呈螺旋狀，便于大面積地釋放熱量。國外很早以前，也曾經使用過低毒性的乙二醇抗凍導熱液，現今，已經被無毒性的丙二醇抗凍導熱液所取代。
2、室內配套的加熱設備，比如是，燃油鍋爐、燃氣鍋爐 / 燃氣壁掛爐、燃燒木質顆粒燃料的鍋爐，加熱鍋爐產生的熱量，也是在熱交換熱水存儲罐中釋放。
3、自來水進入熱交換熱水存儲罐，吸收里面2個螺旋管所釋放的熱量，為生活提供熱水。
4、冬季取暖系統的管道線路，直接使用熱交換熱水存儲罐中的熱水，作為熱傳導介質，在散熱器中釋放熱量，這樣反復循環進行。

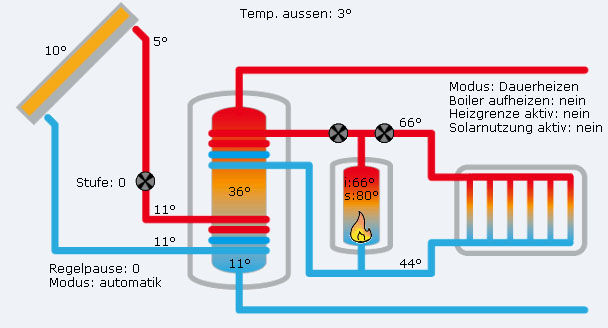

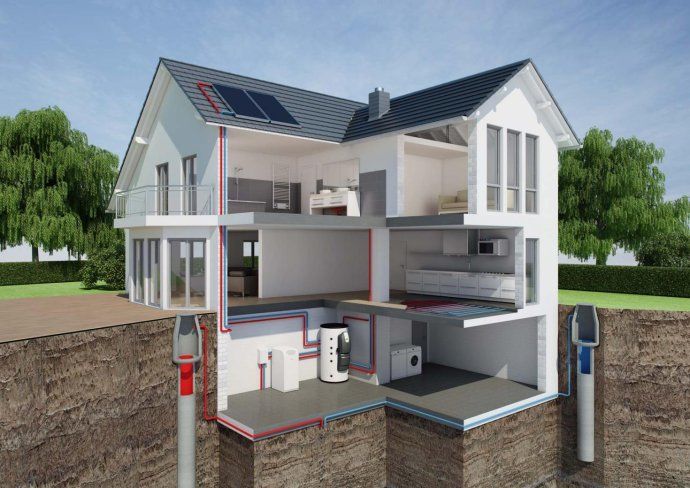

屋頂太陽能集熱系統，與取水井+回灌井的地熱系統，組合起來，在熱交換熱水存儲罐中，產生熱水，示意圖。
上面示意圖解釋：
太陽能集熱器熱傳導液體介質獨立循環系統，上面有循環泵設備，在熱交換熱水存儲罐中，釋放熱量；燃燒鍋爐熱傳導液體介質獨立循環系統，在熱交換熱水存儲罐中，釋放熱量；冷水，經由熱交換熱水存儲罐的下部進入，吸收螺旋狀熱交換器釋放的熱量，變成熱水，經由熱交換熱水存儲罐的上部輸出，到達生活熱水水龍頭。

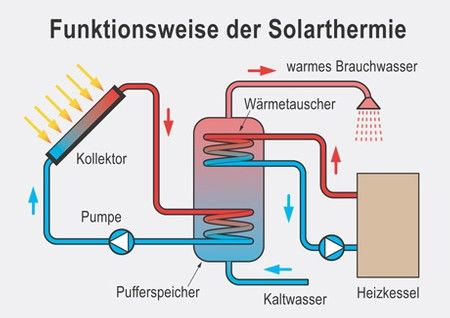

Funktionsweise der Solarthermie（太陽能集熱器的運作）
上圖，從左到右，大件分別是：太陽能集熱器、熱交換熱水存儲罐、燃燒鍋爐、立式散熱片
太陽能集熱器熱傳導液體介質獨立循環系統，在熱交換熱水存儲罐中，釋放熱量；燃燒鍋爐熱傳導液體介質循環系統，在熱交換熱水存儲罐中，釋放熱量；熱傳導液體介質循環系統，也可直接在散熱器中釋放熱量。

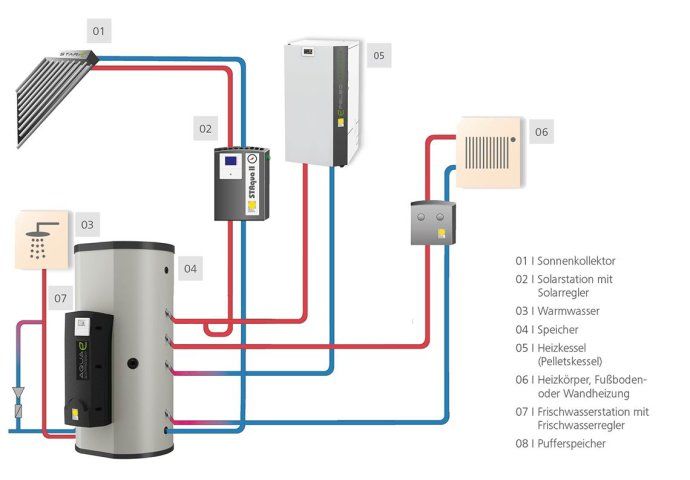

01、太陽能集熱器；02、熱傳導介質獨立循環管路中的來管和回管控制器；03、系統產生的生活熱水；04、熱交換熱水存儲罐；05、燃氣壁掛爐 / 燃燒木質顆粒燃料的鍋爐；06、立式散熱器 / 地板采暖-地暖；07、里面灌充不含溶解性的礦物質、高溫后也不會產生水垢的軟水；08、熱交換熱水存儲罐 / 緩沖存儲器

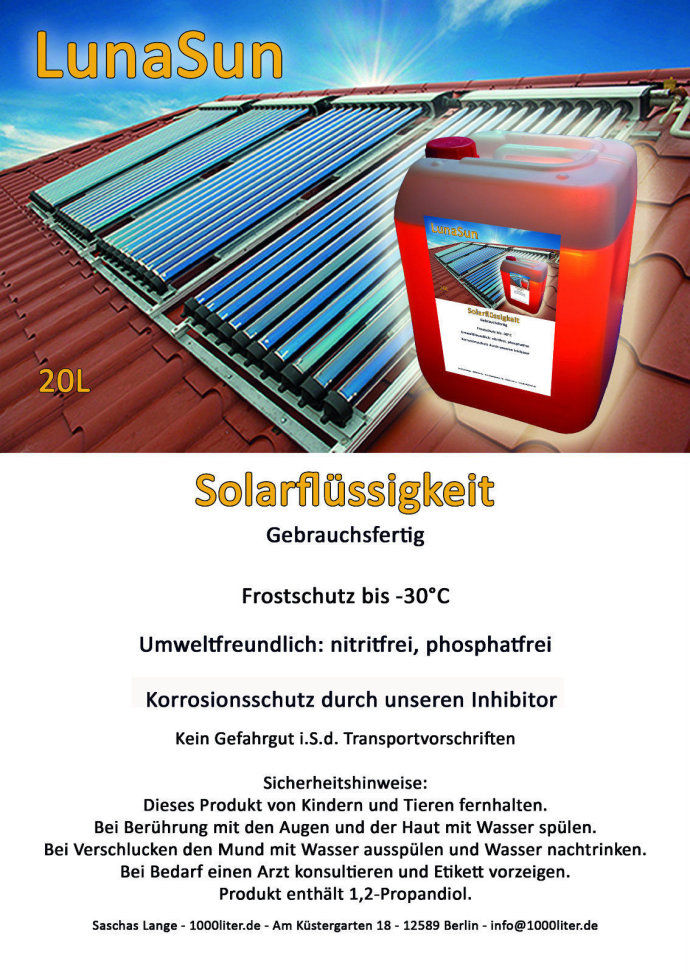

屋頂真空導熱管太陽能集熱器，系統里面灌充最低溫度可達零下30度的無毒性的抗凍導熱液熱傳導介質。

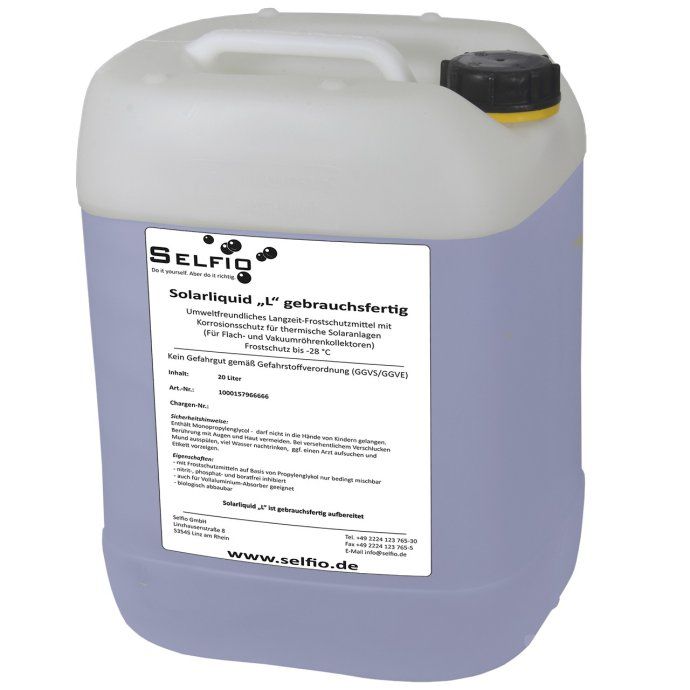

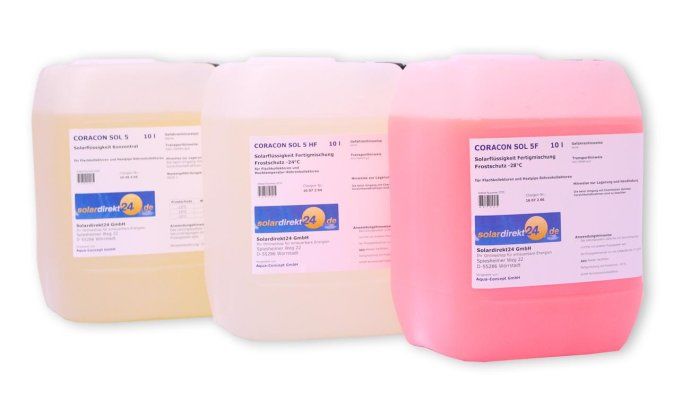

Solarflüssigkeit Fertigmischung Frostschutz -28℃（太陽能混合液，防凍保護，可達零下28度）
Solarliquid „L ” gebrauchsfertig（太陽能液體“L”準備使用）
Umweltfreundliches Langzeit-Frostschutzmittel mit Korrosionsschutz für thermische Solaranlagen(Für Flach – und Vakuumrohrenkollektore) Frostschutz bis -28℃
（長期、環保、防腐、防凍的太陽能集熱系統（平板型集熱器和真空管型集熱器），防凍，最低可至零下28度）
