摘要：作為一種穩定可靠的供暖+舒適生活熱水優選方案，“壁掛爐+儲熱水箱（也稱儲水罐，下同）”系統越來越受到關注。本文介紹了“壁掛爐+儲熱水箱”系統的優勢和應用，并簡單闡述了儲熱水箱與壁掛爐匹配的技術要求。
關鍵詞：壁掛爐 大水量 多點多路供水 儲熱水箱 多能源
1 引言
壁掛爐分為兩種，系統爐和兩用爐。系統爐僅用于采暖，兩用爐既可以用于采暖，也可以提供生活熱水。但是，在使用壁掛爐的過程中，消費者往往會遇到一些問題，比如熱水需求量大、多點多路同時用水（如兩個人同時洗澡）、使用家庭桑拿房等情況，壁掛爐自帶的熱水系統會出現熱水流量不足或者壓力不足的現象，而“壁掛爐+儲熱水箱（儲水罐）”能夠解決這些問題。本文將簡單闡述“壁掛爐+儲熱水箱（儲水箱）”的一些性能和產品特性。
2 兩用爐的應用局限
兩用壁掛爐能既提供采暖又提供生活熱水，但存在大水量需求的局限。
2.1 壁掛爐在沒有配置儲熱水箱的情況下，打開熱水龍頭壁掛爐就會啟動，而頻繁的啟停會造成壁掛爐的使用壽命縮減，增加用戶的使用和維護成本；
2.2 兩用壁掛爐單點出熱水，無法滿足多點、大水量的熱水需求，同時出水質量也不佳。
2.3兩用壁掛爐使用的是單一的能源燃氣。
3“壁掛爐+儲熱水箱”
3．1“壁掛爐+儲熱水箱”系統定義
“壁掛爐+儲熱水箱”系統是相對于單純壁掛爐系統而言的。儲熱水箱是與壁掛爐配套的外置儲熱水箱（儲水罐），其在系統中最大的意義就是提供穩定的、大流量的、多點多路的、大壓力的舒適生活熱水。
3.2 應用分析
一般而言，兩用型家用燃氣壁掛爐生活熱水最大的產出量10L/min左右（溫升25℃），這對于一個淋浴噴頭加一個洗手熱水龍頭同時工作，或者對于一個小型浴缸是沒有問題的。但如果供應兩個淋浴噴頭同時工作，或供應一個大型浴缸則會顯得水量不足。對于浴缸，簡單的估算方法是在10分鐘內，壁掛鍋爐產出的生活熱水能否將浴缸放滿，如不能，則表示水量不足。同樣，有些用戶使用家庭桑拿房時，兩用壁掛鍋爐的熱水水量不能夠滿足要求。因此，這種情況下正確的做法是選用“壁掛爐+儲熱水箱”系統。
4 “壁掛爐+儲熱水箱”系統中儲熱水箱的分類及配置
“壁掛爐+儲熱水箱”系統目前在國內的應用處于推廣階段，我們以邁能（上海）熱能設備有限公司的儲熱水箱為例來介紹“壁掛爐+儲熱水箱”系統中儲熱水箱的分類及配置。這些儲熱水箱是專門針對中國不同建筑結構來定制開發，不同的壁掛爐匹配不同的儲熱水箱，具有一定的代表性。
GMO邁能目前與壁掛爐配套的搪瓷儲熱水箱主要有以下幾種：
1）落地式頂出單盤管水箱；
2）壁掛方形盤管水箱；
3）落地式側出單盤管水箱；
4）落地式側出雙盤管水箱。
4.1系統壁掛爐+120L-200L落地式頂出單盤管水箱

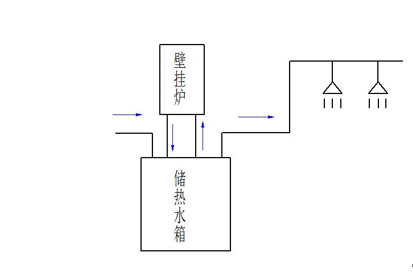

4.1.1系統示意圖
4.1.2應用條件
多用于大平層，提供同大水量的舒適熱水。
4.1.3系統優勢
1.直接安裝在壁掛爐下方，管路集中、安裝方便、美觀、用料少；
2.頂部管口布局，可滿足與壁掛爐直接連接（無需彎管）；
3.匹配24KW至30KW的壁掛爐的換熱能力，滿足短時間大量多路用水；
4．“壁掛爐+儲熱水箱”系統使用熱水時，優先使用儲熱水箱中的熱水，當用戶少量用熱水時，壁掛爐不會頻繁啟動，延長壁掛爐的使用壽命。
4.2系統壁掛爐+壁掛方形盤管水箱

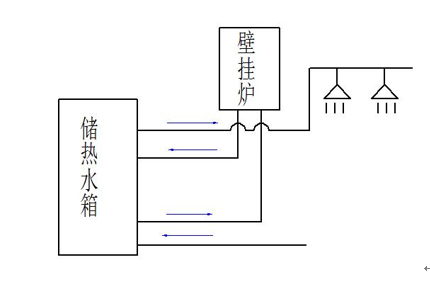

4.2.1系統示意圖：
4.2.2應用條件
為滿足即開即熱的需求，70L壁掛方形盤管水箱直接與壁掛爐并排安裝連接，提供大水量熱水。
4.2.3系統優勢
1）外形與壁掛爐相近，美觀時尚;
2）不占空間,適用于公寓樓；
3）匹配18KW至24KW的壁掛爐，滿足短時間大量用水。
4.3系統壁掛爐+100L-500L落地式側出單盤管水箱
4.3.1 系統示意圖
4.3.2應用條件
多用于大平層、別墅等，提供大水量的舒適熱水。
4.3.3系統優勢
1. 提供穩定的、大水量的、多點多路的、大壓力的舒適生活熱水；
2 .盤管換熱能力超強，儲熱水箱的盤管持續功率應與壁掛爐的功率接近，一般在80%至110%之間,匹配30KW至65KW的壁掛爐；如500L儲熱水箱，按德國標準（10℃進水，45℃出水），可保證1200L/H左右的持續出水，可滿足2至3人一直用熱水。
4.4系統壁掛爐+太陽能集熱器+落地式側出雙盤管水箱
4.4.1 系統示意圖
4.4.2應用條件
系統壁掛爐+太陽能集熱器+落地式側出雙盤管水箱為多能源集成系統，上盤管與壁掛爐連接,下盤管與太陽能連接,系統節能舒適。
4.4.3 系統優勢
1)太陽能為可再生能源,系統運行成本低；
2)上盤管與壁掛爐匹配,加熱速度快,減少用戶的等待時間。
5“壁掛爐+儲熱水箱”系統中儲熱水箱與壁掛爐的匹配
“壁掛爐+儲熱水箱”系統并不是簡單的壁掛爐和儲熱水箱相加，兩大部件的融合需要進行一定的計算和測試方能實現完美匹配。在系統運行中，壁掛爐的換熱技術要求其輸出功率相互匹配，杜絕“大馬拉小車”或“小馬拉大車”現象，這也意味著儲熱水箱的盤管、換熱面積、熱水出水率必須與壁掛爐的換熱量匹配。如果不匹配，壁掛爐頻繁啟動會使主機故障率大大提升。當壁掛爐與太陽能或其他能源進行匹配時，如果匹配率達不到舒適節能的比例，整體系統不僅達不到節能目的，反而還會影響舒適性使用。
由于壁掛爐與儲熱水箱相匹配的計算方式比較復雜，又受到各方面因素的影響，在這里，我們只介紹儲熱水箱與壁掛爐一起使用時的規格與加熱功率。
合適的系統配置：
壁掛爐的功率（kW）在儲熱水箱持續加熱功率（kW）的40%~110%或25%~40%或110%~135%之間。
不合適的系統配置：
壁掛爐的功率（kW）低于儲熱水箱持續加熱功率（kW）的25%，或高于儲熱水箱持續加熱功率的135%。
