川西地區太陽能光照強，日照時間長，冬季較為寒冷，十分適合采用太陽能采暖系統滿足當?shù)貙?duì)采暖需求。同時有符合國家節能減排總方針。并且太陽能采暖系統運行費用極低，太陽能采暖系統是性價比最高的采暖方式，采暖系統能夠在不改變室內末端的背景下，以低投入的方式解決用戶的能源改造。在高昂的商業電價的背景下，光伏發電的投資回報周期比其他類型建筑使用的投資回收期更短。太陽能采暖系統運行僅僅是末端循環泵電費而已。通過優化項目實施的管理，能夠幫助客戶更快的完成改造工作，減少對項目經營的影響。
永吉太陽能為項目提供太陽能采暖系統，輔助熱源為電輔助熱源。為教學樓、學生公寓提供提供熱量，室內末端部分采用地板輻射采暖系統。在為用戶提供舒適的溫度，同時也間接減低采暖系統的運行費用，縮短設備投資回報年限。
關鍵詞：太陽能采暖系統/高原教育行業/地板輻射采暖/
室內設計參數：
工程概況
本項目名稱：康定中學太陽能采暖系統項目
康定市具有悠久燦爛的歷史文化，是川藏咽喉、茶馬古道重鎮、藏漢交匯中心。自古以來就是康巴藏區政治、經濟、文化、商貿、信息中心和交通樞紐。全市幅員面積1.16萬平方公里，是以藏族為主，漢、回、彝、羌等多民族聚居的城市?？刀ㄊ形挥谒拇ㄊ∥鞑?、甘孜藏族自治州東部，地跨北緯29°08′～30°46′，東經101°02′～102°30′，幅員面積1.16萬平方公里。大雪山中段的海子山、折多山、貢嘎山由北向南縱貫縣境，將其分為東西兩大部分，東部為高山峽谷，多數山峰在5000米以上，市境內海拔最高點 7556 米 ( “天府第一峰”貢嘎山主峰 ) ，最低點 1390 米 ( 大渡河 ) ，市委、市府所在地爐城鎮的海拔 2560 米。西部和西北部為丘狀高原及高山深谷區。
按地理緯度康定應屬亞熱帶氣候，因地形復雜，出現明顯的垂直差異，形成獨特的高原型大陸性季風氣候。年降水量800～950毫米，無霜期150～250天，屬山地涼溫帶氣候。
工程所在地：四川省甘孜藏族自治州康定市
工程情況：
工程所在地：四川省甘孜藏族自治州康定市
工程情況：
項目所在地海拔2500米，采暖面積20000平方米，集熱面積5000平方米。采用真空管型集熱器、地面輻射采暖，室內溫度≥18℃，該系統已成功運行8年，是太陽能在高寒地區采暖的典型成功案例。
為了發展節能減排事業，響應國家政策號召，大力推進新能源使用，結合施工現場特采用以太陽能采暖系為主，電輔熱為輔。
設計主熱源為：永吉太陽能自有高效真空管集熱器；
輔助熱源為:電加熱器；
室內末端采用高效節能地暖模塊；
整套采暖系統配備儲熱水箱。
設計參數
項目當?shù)氐臍庀髼l件：
按地理緯度康定應屬亞熱帶氣候，因地形復雜，出現明顯的垂直差異，形成獨特的高原型大陸性季風氣候。年降水量800～950毫米，無霜期150～250天。采暖季平均溫度為零下4℃。根據設計標準和四川省地方要求以及甲方要求，冬季供暖室內溫度不低于18℃。
室外設計參數如下表：
室內設計參數：
設計原則
1．系統需符合國家產業政策和相關行業技術標準；
1．系統需符合國家產業政策和相關行業技術標準；
2．在滿足用戶使用需求及工程質量的前提下，使用合理的設計方案，選用具有質量保證的原材料，并盡可能降低工程造價，節省項目資金；
3．系統設計充分考慮系統各組成部分的可靠性、耐用性；以確保系統運行時安全可靠，故障率低，日常運行、維護費用低；
4．功能設計必須合理，方便用戶使用；
5．系統設計方案優先利用太陽能加熱；在太陽能不足時，再利用水源熱泵補充熱能，以達到充分利用太陽能資源、節能降耗的目的；
6．系統配置電輔熱設施，以解決太陽能不足及陰雨天時的熱能供給不足的問題；
7．系統室外及采暖管道部分采用防凍介質，以解決管道的冬季防凍問題；
8．綜合考慮房屋的結構和位置，太陽能系統的擺放和布局充分考慮樓頂屋面，實現了太陽能與原有建筑一體化，為建筑增添特色、亮點；
9.綜合考慮集熱器安全性，在立面鋼結構下安裝一米寬的花紋鋼板，解決集熱器炸管帶來的安全隱患。
系統組成

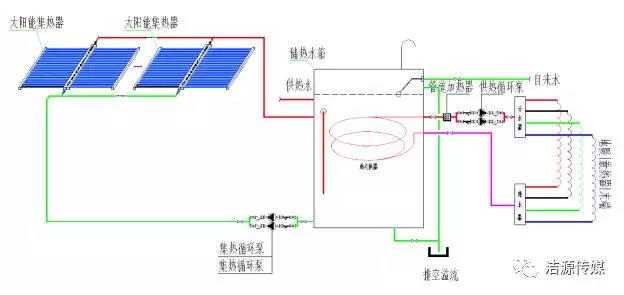

本太陽能低溫采暖系統由太陽能集熱系統（真空管、聯箱、尾架、儲熱水箱、補水箱、集熱循環泵、集熱主管、儀表閥門等）、輔助熱源系統、室內低溫采暖末端系統（地暖管、采暖管路、儀表閥門）、控制系統等組成。系統運行原理圖如下圖所示：
系統原理

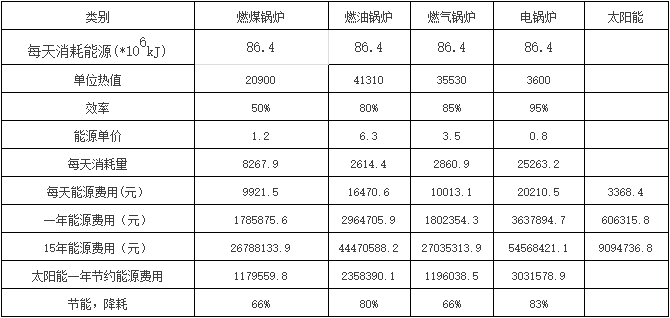

節能經濟性分析
建筑面積約為20000平米，采暖總負荷為1000.0kW。
每天消耗能源=面積×采暖指標（平均指標：50W/㎡）×工作時間（24h）×3600每天消耗量=每天消耗能源÷單位熱值÷效率×106
每天能源費用=能源單價×每天消耗量
太陽能每天能源費用=電鍋爐每天能源費用×用電天數（30天）÷采暖期（180天）
一年能源費用=每天能源費用×采暖期（180天）
15年能源費用=15×一年能源費用
節能，降耗=太陽能一年節約能源費用÷一年能源費用
采用太陽能采暖系統，相對于傳統能源節能高達80%

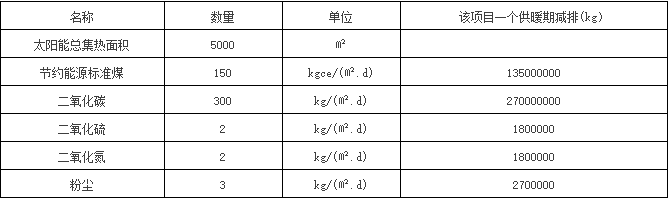

環境效益分析
環境效益分析
利用太陽能供熱采暖系統，每年可減少二氧化碳排放量為270000.0噸，減少二氧化硫排放量為1800.0噸，減少二氧化氮排放量為1800.0噸，減少粉塵排放量為2700.0噸，不僅在冬天享有溫暖舒適的室內環境，也為保護一片藍天，維護地球綠色做出了自己的貢獻。
系統優勢
太陽能采暖系統優勢：
1. 太陽能暖氣除了像一般的暖氣可以儲存當天的熱能外，還可以儲存一周的太陽能，甚至可以達到跨季蓄能，將春、夏、秋三個季節的太陽能儲存起來供采暖季需求。
2. 集熱器的形狀可以根項目所在周圍的環境來設計，讓整個環境協調平衡。本項目中，由于屋頂集熱面積不足，采用南墻布置集熱器形式。解決了集熱面積不足的問題，同時還達到太陽能集熱器與建筑完美結合。
3. 水箱安裝在大樓，節約地面空間和室內空間，并且不受地下潮濕等影響。
4. 太陽能采暖系統和輔助能源結合，包括燃油鍋爐、燃?xì)鉅t、生物質鍋爐、燃煤鍋爐、電加熱、熱泵等，最大限度滿足你的采暖需求。同時最大化降低采暖成本。
5. 節能環保，可以說是太陽能暖氣的最大優點，采暖期，在滿足業主供熱需求的同時，可以供熱水使用，實際運行費用僅為采暖（熱水）循環泵電費而已。并且也不會產生二氧化碳、一氧化碳等廢氣，非常環保安全。
6. 太陽能集熱系統效率高，壽命長，提供熱量的速度快、溫度高。壽命比一般的暖氣壽命長，最長可以達到50年。
輔助熱源系統特點：
1.價格便宜，節省業主初投資費用（a.查詢當?shù)貧庀筚Y料，項目所在地區無霜期在200天左右，意味著該地區光照條件良好；b.該地區實行波谷電價，電價便宜；c.采用電輔熱符合建筑節能要求，并取得業主同意）
2.由于當?shù)貧庀髼l件良好，輔助電加熱使用頻率低，采用精確地控制系統，將太陽能采暖系統與輔熱系統有機結合起來，只有太陽能供熱不足時，才啟動輔熱設備，以此降低運行成本。
綜合，采用先進中央控制器將太陽能集熱采暖系統與輔熱系統和二者有機結合起來，實施遠程監控，實時監測，做到數據及時反饋，及時處理，系統及時調整，將系統調整到運行最優狀態。末端系統采用地暖模塊，絕熱效果良好，末端系統能耗降低，整個系統節能效果明顯。根據業主兩年實際運行費用清單，20000㎡采暖面積，每年每平米的采暖費用為15.0元。遠低于北方主要城市市政采暖費用單價。
