該工程位于山西省汾陽市萬泰國際商城，采用紐恩泰空氣能機組滿足采暖供應的需求。
根據商城實際需要，提供一套安全可靠、高效節能的系統。該系統由高性能熱泵熱水機組、恒壓供水系統、熱水輸水管道線和自動控制等系統等組成。該系統安全可靠，采用環保工質，對環境無污染。同時也能減少運行費用，降低運行成本，以達到高效、節能、安全、環保的目的。
民用建筑供暖單位面積熱指標（W/㎡）冷熱負荷估算值如下：

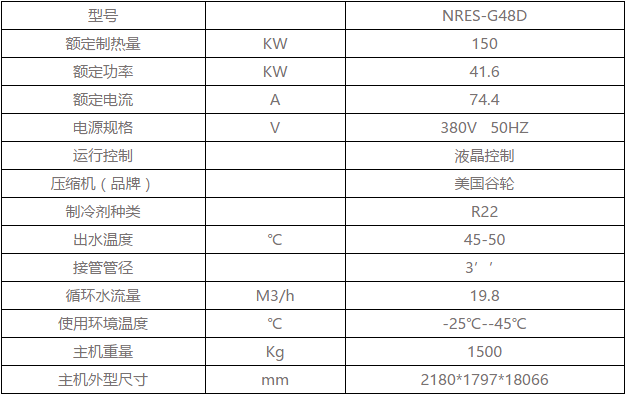

紐恩泰空氣源熱泵熱水器技術參數及配置表：

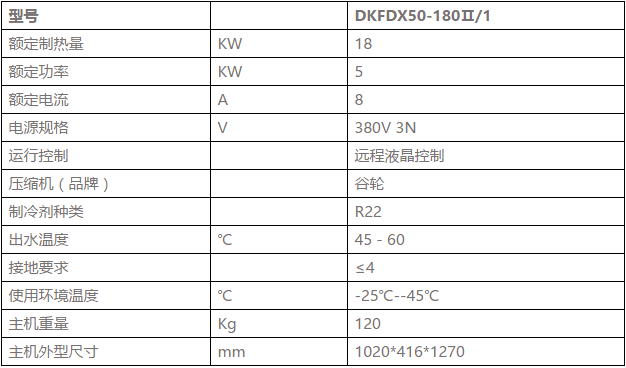

紐恩泰空氣源熱泵熱水器技術參數及配置表：
機組選型
根據多年從事能源技術研究、工程設計、安裝的理論知識和實踐經驗，在滿足以上使用要求的前提下，以投資經濟、運行能耗低、系統配置最合理為原則進行該項目的方案設計，供投資方領導和技術專家參考決策。將紐恩泰空氣源熱泵熱水器設計為一個功能完善的系統，通過一套完善的自動控制系統（控制系統具有自動、手動控制功能），實現高效節能方式運轉。努力實現整個系統總體結構簡潔可靠、使用維護簡便、工程投資最少、保障能力最高、運行費用最省。
合理的設計理念，專業的安裝技術，無憂的售后服務將會給您帶來更加豐厚的回報。

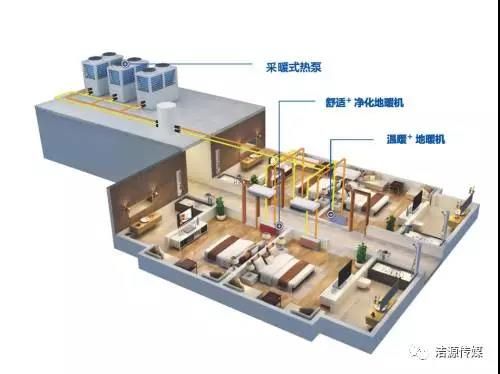

系統原理圖：
系統原理圖：
設計原則
1）《給排水設計手冊》中國建筑工業出版社， 1988年第一版。
2）《采暖與衛生工程施工及驗收規范》 GBJ242--82
3）《建筑采暖衛生與煤氣工程質量檢驗評定標準》 GBJ302--88
4）《工業管道工程施工及驗收規范》 GBJ50235—97
5）《安裝工程質量檢驗評定手冊》 1990年第一版。
6）《管道工程安裝手冊》 1987年第一版。
7）《產品質量認證書和認證標志管理辦法》 1991年國務院83號令
8）《產品質量認證機構管理辦法》 1991年國務院83號令
9）《產品質量認證委員會管理辦法》 1991年國務院83號令
系統工作方式
熱泵主機供熱：通過對機組控制面板的操作，可直接設置水箱的水溫，當水箱中的溫度低于指定溫度時，機組自動啟動對其加熱；當溫度達到指定溫度時，機組自動停止制熱，水箱中的熱水處于保溫狀態，隨時備用，實現24小時提供恒溫熱水。機組可采用模塊化控制運行，時間搭配合理，節能安全，美國摩托羅拉微電腦芯片控制。
7、系統總體性能指標
1）空氣源熱泵供熱系統真正滿足用戶全天候24小時衛生恒溫熱水供應需求，并達到最佳節能效果。
2）空氣源熱泵熱水器供熱系統使用壽命15～20年；
3）自控單元溫度測控精度優于±1℃，溫度測控范圍0～100攝氏度；
4）正常情況下，系統供熱全年可節約能耗80%以上；
5）供熱系統能保熱水供給，并使系統達到節能運行的目的。
7）系統工作穩定可靠、操作使用方便。。
8）系統的設備性能穩定，可靠耐用。
8、系統主要材料
1）主機主要配件：壓縮機采用美國谷輪熱泵壓縮機，日本蘭柯四通閥，美國愛默生熱力膨脹閥，風機采用內轉子軸流風機，進口電機航空翼形鎂鋁合金葉片；其除霜采用全自動除霜控制。
2）中央系統控制：為使整個供熱系統在各種條件下均處于高效率、低能耗的合理運作狀態，系統中必須配備微電腦全自動控制系統，控制主板采用原裝美國進口摩托羅拉電腦芯片，該項控制系統具有以下特點：
①智能化全自動模塊化控制，采用DTS集顯集控，無須專人管理。
②該控制器設定方便、數字顯示精確、控制可靠、切換靈活。
③熱泵可實現分級投入，避免電網波動。
④具備電源缺相和電流過載自動保護、漏電保護等完備的功能。

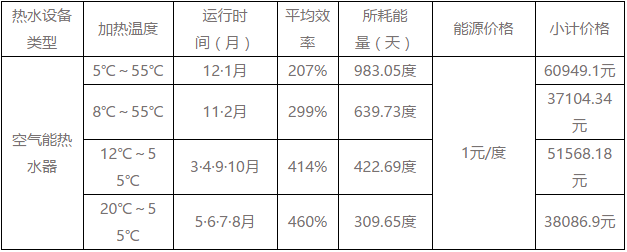

9、空氣能熱水機組計算過程：
本案所提供的“空氣能”熱水器數據為山西省汾陽地區實際的耗能情況
10、結束語
本次設計完全滿足山西省汾陽市萬泰國際商城冬季制熱采暖需要。根據之前實際使用效果而言，節能效果是很明顯的；萬泰國際商城采暖季有120天。
采用空氣源熱泵實現商城、酒店、學校、賓館等每天負荷波動性大的場合，具有可調控性高，節能效果好，在供暖方面有空氣源具備其獨有的優勢。節能效果好，
附件：

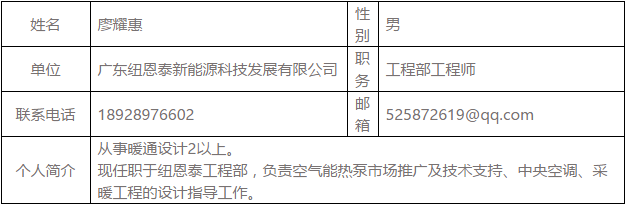

1、作者基本情況表：

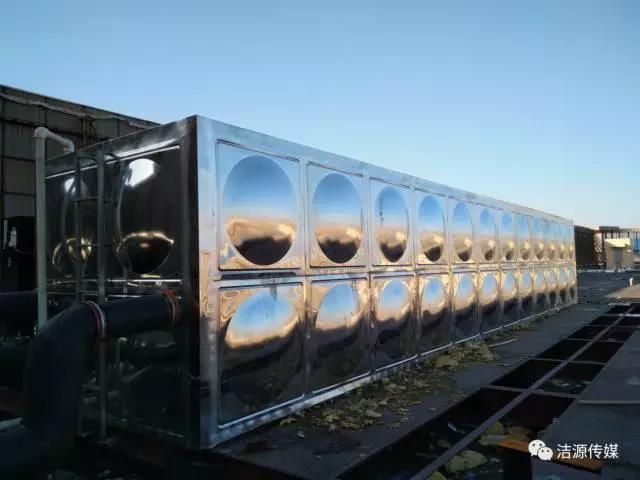

2、工程現場照片：

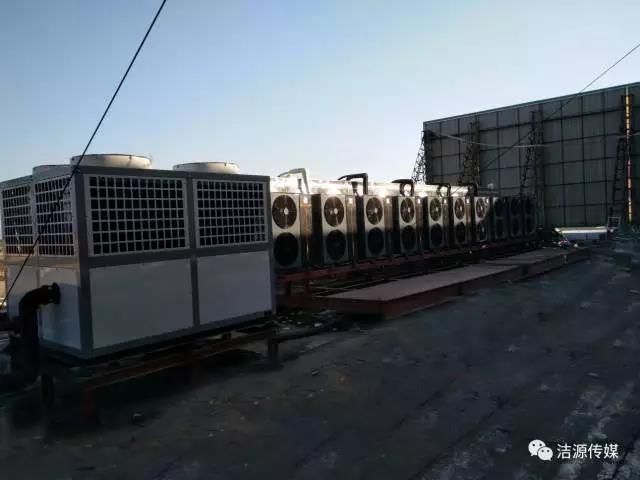

項目外機組圖
項目外機組圖
