設 計 時 間：2010年1月～2010年7月
工程竣工日期：2012年6月
設 計 單 位：天津市建筑設計院
主 要 設計人：宋 晨 王 硯 秦小娜 王東博
本 文 執筆人：宋 晨
作者簡介
宋晨，男，1984.1.18，工程師，天津市建筑設計院綠色建筑機電技術研發中心副主任工程師，2006年畢業于河南科技大學建筑環境與設備工程專業，本科學歷，主持了生態城公屋展示中心“零能耗”建筑，南開大學1#集中能源站等數十項工程設計及咨詢工作。
天津南開大學新校區1#集中能源站，位于南開大學津南新校區中央核心教學區內，能源站建筑面積3430m2，建筑地上高度5.85m。1#集中能源站所服務的單體建筑包括體育館、公共教學樓、綜合試驗樓、圖書館及綜合業務樓（東、西），總建筑面積為219407m2，最大供冷、供熱半徑為540m。
1．根據校區建筑使用特性及分布區域制定集中能源站設置位置及負擔區域。
2．采用帶冷熱調峰土壤源熱泵系統，冷調峰為冷卻塔，熱調峰為燃氣熱水機組。在充分利用可再生能源的同時，合理確定冷、熱調峰形式及容量，保證系統長期的高效運行。
3．采用分區域二級泵的輸配方式，根據單體建筑使用性質及所處位置設置二級泵組，降低輸配能耗及能源浪費。
1．設計參數
（1）室外氣象參數
（2）室內設計參數
2．設計負荷
（1）各單體建筑設計單位提供的峰值空調冷、熱負荷：
（2）能源站供冷、供熱峰值負荷：能源站設計日峰值供冷負荷：20613kW，供熱負荷16439kW。
1．供冷、供熱系統方案概述

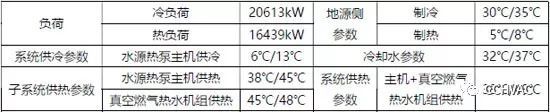

設有調峰冷、熱源的地源熱泵系統。其中，調峰冷源為冷卻塔；調峰熱源為真空燃氣熱水機組；系統配置六臺離心式水源熱泵機組及兩臺真空燃氣熱水機組；地源熱泵系統的土壤換熱器設于南開湖底及周邊區域及能源站所在周圍區域；系統采用分區域二級泵系統，通過兩管制室外管網，直接向單體建筑供冷、供熱。供冷參數：6℃/13℃，供熱參數：48℃/38℃。
2．系統配置
（1）調峰冷源
1) 形式——鼓風式冷卻塔；
2) 容量——四臺，單臺循環水量620m3/h；
3) 設計工況參數——32℃/37℃；
4) 安裝部位——下沉式安裝，設于冷卻塔基坑內；
5) 冷卻水泵——設置于能源站內，通過母管并聯成組。
（2）調峰熱源
1) 機組形式——冷凝式燃氣熱水機組；
2) 機組臺數——2臺
2) 機組參數——2800kW；
3) 與主體熱源的連接方式——串聯。
（3）主機
1) 機組形式——離心式水源熱泵機組；
2) 機組臺數——六臺；
3) 機組參數——單臺機組名義制冷量：3500kW；名義制熱量：3300kW。
（4）埋管換熱器（地埋管）
1) 土壤換熱裝置——雙U型垂直式埋管換熱器；
2) 取、放熱能力——依據熱響應測試報告：35℃工況，排熱量約為64.2W/m；5℃工況，取熱量約為41.7W/m；
3) 布井方案——鉆孔數1810口、孔深120米、孔間距5米、鉆孔直徑為Φ200mm；
4) 水平集管形式——單管區域集中＋檢查井式；
5) 連接方式——系統制冷時，地源側水系統與冷卻塔水系統以雙母管形式接入機組冷凝器，即任意一臺機組均可通過地源或冷卻塔排熱；系統制熱時，地源側水系統借用夏季用冷凍水母管接入機組蒸發器，實現自地源取熱，同時系統水借用夏季地源側母管接入機組冷凝器。
（5）主要技術參數
1．空調水系統
（1）形式——采用兩管制、一級泵定流量、二級泵變流量、冷熱水共用型空調水系統，通過機房空調水系統閥門切換實現供冷、供熱兩種運行模式的轉換；將供應的各單體建筑分設為三個供能分區，分別為體育館供能分區；大學生活動中心、公共教學樓、綜合試驗樓供能分區；圖書館、綜合業務樓東、西配樓供能分區，按不同供能分區設置三套二級泵系統。
（2）定壓補水——采用隔膜式定壓補水裝置，系統定壓壓力0.55MPa，系統可能出現的最大壓力為1.15MPa。
（3）水質保證——采用物理與化學處理方式相結合，其物理方式處理設備為快速直通過濾器與Y型過濾器，化學處理方式為自動加藥裝置，同時采用旁濾方式保證系統水質。
2．地源側水系統
（1）形式——一級泵、兩管制、定流量系統；
（2）定壓補水——采用隔膜式定壓補水裝置；
（3）水質保證——采用物理方式，其處理設備為快速直通過濾器與Y型過濾器，同時采用旁濾方式保證系統水質。
六、空調自控設計
1．采用基于PLC的機房群控系統實現制冷與供熱系統的自動運行與調節，體現為：
1）根據運行策略自動決定制冷與供熱系統的狀態。
2）在制冷工作狀態時，實現以下功能：
①無論何種工況，能根據主機負荷率，輔之以由主機蒸發器進水溫度判斷的負荷變化趨勢，自動決定主機及相應的一級泵與地源側循環系統/冷卻水循環系統的投入或退出。
②根據以下要求實現制冷系統的安全運行：
制冷系統的啟動順序——系統一級泵、地源泵/冷卻水泵啟動→冷卻塔風機根據冷卻水水溫啟動或停止→水源熱泵機組自動啟動→系統二級泵啟動。
制冷系統的關閉順序——關閉系統二級泵→水源熱泵機組、冷卻塔風機同時關閉→延時五分鐘→關閉系統一級泵、地源泵、冷卻水泵。
蒸發器進水管、冷凝器進水管均設置水流開關及開關型電動兩通閥，實現機組保護與系統的卸載運行。
③根據“等運行時間原則”自動均衡設備運行時間，延長其使用壽命。
3）在供熱工作狀態時，實現以下功能：
①根據運行策略自動實現主機與調峰熱源的運行匹配，在保證土壤“年度”熱平衡的前提下，充分利用土壤源的供熱能力。
②能根據主機運行負荷率，輔之以由主機冷凝器進水溫度判斷的負荷變化趨勢，自動決定主機及相應的系統一級泵與地源側循環系統的投入或退出。
③根據系統回水溫度判斷，自動決定真空燃氣熱水機組的加載、卸載或投入、退出。
④根據以下要求實現制熱系統的安全運行：
供熱系統的啟動順序為：系統一級泵、地源泵啟動→水源熱泵機組及真空燃氣熱水機組自動啟動→系統二級泵啟動。
供熱系統的關閉順序為：關閉系統二級泵→關閉水源熱泵機組及真空燃氣熱水機組→延時五分鐘→關閉系統一級泵、地源泵。
蒸發器進水管、冷凝器進水管均設置水流開關及開關型電動兩通閥，實現機組保護與系統的卸載運行。
⑤根據“等運行時間原則”自動均衡設備運行時間，延長其使用壽命。
2．水源熱泵主機
水源熱泵主機接受由機房群控系統發出的工作指令，根據機組運行負荷率，輔之以由蒸發器進水溫度判斷的負荷變化趨勢，自動決定機組及相應循環系統的投入或退出。
3．真空燃氣熱水機組
首先關閉真空燃氣熱水機組旁通開閉閥，根據系統回水溫度判斷，實現真空燃氣熱水機組的加、卸載。
當系統供水溫度供水溫度達到45℃時，系統回水溫度仍高于38℃，關閉真空燃氣熱水機組，開啟真空燃氣熱水機組旁通開閉閥，實現水源熱泵機組獨立供熱。
4．埋管換熱器（地埋管）
根據土壤溫度監測，通過土壤及土壤換熱器出水溫度變化，自動控制土壤換熱器工作狀態（運行或不運行），并在需要時開啟冷卻塔。根據土壤熱平衡情況，夏季調節冷卻塔開啟時間，冬季調節真空燃氣熱水機組的使用比例，確保地源熱泵系統長期、穩定、可靠運行。
5．介質輸配與水質保證系統
1）系統一級水泵：根據對應機組開啟、關閉，實現一級水泵的加、卸載，實現恒流量運行，在管網阻力發生變化時，根據恒定流量原則調節水泵變頻。
2）系統二級水泵
①恒定水系統最不利環路（或最不利環路組）資用壓差，輔之以供回水溫差控制，實現對系統循環泵的變頻控制。
②在保證壓差設定值的前提下，以輸送效率最高實現循環泵組群控。
3）地源側循環泵與冷卻水系統循環泵
根據實測流量與設定流量的比較，調節地源側循環泵臺數，流量設定值由機房群控系統根據負荷控制要求在線設定。
地源側與冷卻塔系統采用雙母管形式接入主機。供冷時根據地溫監測及末端負荷需求，手動轉換各臺機組接入的系統（即接入地源側系統或冷卻塔系統），相應循環水泵自動加載或卸載；供熱時根據熱泵機組的加載與卸載聯動地源泵的加載與卸載。
4）定壓補水與水質保證系統
①啟動或調節補水泵以恒定水系統定壓壓力；
②根據定期的水質分析，采取定時定量的加藥處理。
6．自動控制系統應實現但不限于對下列數據的監測與顯示：
1）系統涉及各種運轉設備的工作狀態
2）系統供、回水溫度、流量、壓差與輸出的冷、熱量
3）系統總電功率
4）系統能效比
5）冷卻塔系統進出水溫度、流量、壓差
6）土壤埋管換熱器系統進出水溫度、流量、壓差
7）土壤埋管換熱器系統不同區域、不同深度溫度
8）真空燃氣熱水機組供、回水溫度、流量、壓差
9）各單體建筑換熱器系統一次側供、回水溫度、流量、壓差
1. 集中能源站設計工況，供冷系統COP=4.05，供熱系統COP=3.46
2．從2016-1-1，0：00至2016-3-18日9：00，集中能源站供熱量13682MWh，折合單位建筑面積供熱量62kWh/m2。按照11月15日至3月15日為標準供熱季推算，單位建筑面積供熱量96.96kWh/m2.a。地源側取熱量8315MWh。
3．實際系統供熱COP=2.54
本項工程設計榮獲第六屆中國建筑學會優秀暖通空調工程設計獎
二等獎，收錄于《暖通空調工程優秀設計圖集⑥》（ISBN：978-
7-112-21147-0）。
