1工程概況
1.1建筑情況
該項目為豐臺區長辛店鎮辛莊村（一期）農民回遷安置房項目A-18 地塊1#-8# 共計8 棟住宅樓項目熱水系統工程。
工程量總計1242 戶，每單元安裝一套獨立的太陽能熱水系統，每個系統安裝一臺50L 電熱水器作為輔助能源。
1.2系統規模
按每人熱水定額80L，每戶3人計算，日需熱水量約129.2t，總計數量380臺，集熱面積1710m2。
1.3系統類型
系統采用集中集熱集中儲熱，無輔助能源，終端為用戶電熱水器預熱。
1.4系統特點
真空集熱管加熱水箱內的水并儲存，自來水進入不銹鋼波紋盤管換熱器快速換熱，恒溫混水閥混合后的恒溫水經電熱水器供到用水端；電熱水器溫度可設置為50℃（可調），太陽能水溫低于50℃時電熱水器啟動，水溫加熱到50℃后停止，系統壽命15年以上。
2系統設計
2.1設計依據
系統設計依據《太陽能熱利用術語》（GB/T12936-2007）、《真空管型太陽集熱器》（GB/T 17049-2007）、《民用建筑太陽能熱水系統應用技術規范》（GB 50364-2005）、《太陽能熱水系統設計、安裝及工程驗收技術規范》（GB/T18713-2002）、《民用建筑太陽能熱水系統評價標準》（GB/T 18713-2002）、《設備及管道保溫技術通則》（GB 4272-2008）等。
2.2控制系統設計
太陽能集熱工程控制系統應用最新單片機技術開發而成。
特點：水溫水位LED 彩屏顯示，上水、加熱實現全智能，采用人性化設計，具有水位/ 水溫預置、定時上水/ 加熱、恒溫加熱、恒水位補水、手動控制等功能，獨具自動防凍循環和電熱帶解凍雙重管道防凍保障，具備防高溫、防干燒、高靈敏度漏電保護等安全保護功能及集熱和用戶管道雙重循環功能，適用于對熱水有全天候需求的各種太陽能集熱工程。水溫顯示：大水箱的水溫顯示范圍為10℃~99℃；集熱模塊、管道的水溫顯示范圍為0℃~99℃，顯示精度為1℃。

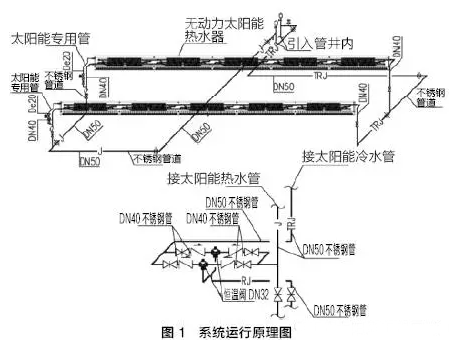

2.3系統原理（如圖1所示）

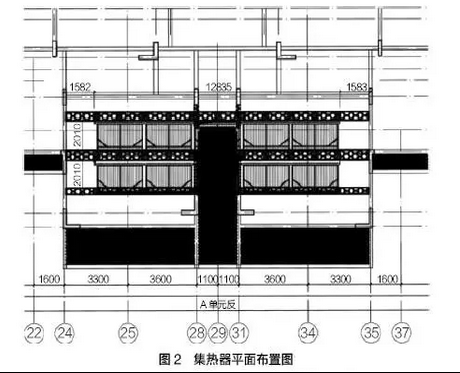

2.4集熱器平面布置（如圖2所示）

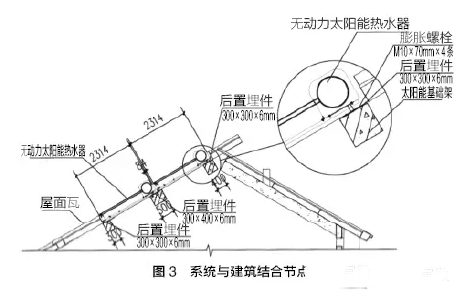

2.5系統與建筑結合節點（如圖3所示）
3系統控制策略
（1）定時定水位補水：到達設定的時間段檢測水位，當水位未達到設定水位則上水至設定水位停止；到達設定時間，水箱水位低于設定水位，DCF1 自動打開給水箱補水，達到設定水位系統自動關閉；
（2）溫控進水：當水箱溫度超過設置溫度5℃，且低于設計水位，自動進水至設計水位或達到設計溫度停止進水；
（3）無水補水：當檢測到水箱中的水位為0 時，自動補水至設定水位；
（4）防干燒補水：當達到電加熱啟動條件時，自動補水至設定水位；
（5）水位保護：在停水時，水箱的水位低于設定最低水位時，集熱循環泵、恒溫循環泵及電加熱都不工作，以防止泵空轉或電加熱干燒；
（6）定溫放水：當集熱器溫度比設定的溫度高10℃或以上，且水箱水位未滿時，運行定溫放水，將集熱器中熱水注入水箱中，直至集熱器溫度等于或低于設定溫度停止；
（7）溫差循環：檢測集熱模塊與不銹鋼水箱的溫差，并自動控制熱水循環，持續提溫；
（8）定時定溫輔助加熱：當水箱中的水溫在設定時間內低于45℃（可自由設定）時，輔助加熱水箱中的水進行定時自動加熱，到達設定溫度停止；
（9）防凍電熱：冬季管道中水溫低于10℃時，電伴熱帶啟動，到達15℃時停止；
（10）集熱防凍循環：當集熱器水溫低于5℃時，啟動循環泵進行循環，防止模塊管道凍結；
（11）變頻恒壓供水：供水系統采用變頻增壓泵，可根據末端用水量大小，改變運行頻率，保持供水壓力恒定；當長時間無人使用時增壓泵進入休眠狀態；
（12）定時定溫管道循環：在設定時間內，自動檢測管道內溫度，并進行循環，保證打開水嘴開關后熱水充足；
（13）斷電記憶：斷電36~48 小時之內，可以記憶設置數據，再次通電無需新設置；
（14）循環超時停止功能：當溫差循環長時間達不到循環停止條件時，自動停止循環；
（15）漏電保護：在電源進線中設置了漏電斷路器，當相線對地出現可動作的漏電電流時，電源自動切斷。
