5月26日，由河北省太陽能利用行業協會、河北省光熱產業技術研究院、國際銅業協會、IMSIA國際金屬太陽能產業聯盟聯合舉辦的“2016中國河北第三屆可再生能源工農業利用峰會”在保定市電谷國際酒店隆重召開。
國家紡織產業節能減排技術支撐聯盟副秘書長、中國紡織工程學會生態環保專業委員會副主任王保生就紡織印染行業節能環保現狀以及對太陽能光熱行業要求進行了分析。
紡織行業作為一個環境敏感型和資源依賴型的產業,同時也是將產品直接面向消費者的傳統制造業，更是我們國民經濟的支柱行業和民生行業。王秘書長介紹說，目前，紡織行業正面臨原材料價格上漲、出口退稅下調、國際貿易摩擦加劇以及人民幣升值等諸多不利因素的影響，紡織行業為適應發展需求，積極開展節能減排工作是很有必要的。目前，我國紡織行業作為高耗能行業，已經成為國家節能改革的重點行業。
王保生副秘書長指出了目前紡織業的存在的3大問題：1.技術創新不足；2.基礎管理相對薄弱；3.節能減排的投入不足。
第一是紡織行業的技術創新不足。王保生副秘書長分析說，現在江浙很多紡織企業在進行節能整改。雖然紡織行業經過很多次發展，在一些技術方面也進步了，但還存在著一些問題，特別是在連續紡織工業工藝引進方面。原來都是一個一個小機臺，現在都是自動化連續生產設備，耗能比以前下降了30%，單位用煤能耗有所增加。另外洗衣裝置連續化，能耗降低了25%，單位用水有時候增加。再說運用氣流、染色機動設備、水耗、能耗減少25%到50%，但是因?yàn)橛秒娏吭黾樱趸嫉呐欧啪陀兴黾印?/span>
雖然在節能環保方面做出了努力，但是創新技術水平還有待于提高。截止到2014年，浙江紡織行業采用了新技術，整個浙江工業總值增加了23.84%，用水總量同比提高了7.64%，廢水排放量與以往基本持平，綜合能耗同比下降了4.03%，因此節能減排的新工藝、新技術、新高度的研發過程當中還出現很多的問題，核心技術掌握的比較少，減排的效果還有待進一步提高。
第二就是基礎管理還比較薄弱，沒有足夠重視生產中的能源減排管理，造成能源和污染物的過量排放。根據相關的統計，我國紡織企業對管理上實現三級計量管理的只有不到三分之一，整個紡織行業在基礎管理上過于簡單化，生產過程中能源跑漏現象比較嚴重，造成能源的利用率減低，阻礙了能源管理和減排工作正常進行。另外就是可能有些企業家和專家到了有些紡織印染廠看到蒸汽、水到處跑冒滴露，這一現象都普遍存在。
第三個是節能減排的投入不足。在我國對節能減排的激勵制度還不夠完善，紡織企業在生產營銷過程中的利潤值相對較低，對于節能減排方面的資金、人力投入嚴重不足。根據我國《2014年紡織企業節能減排統計數據表》，在我國紡織企業中對節能減排投入的資金不到銷售額的0.1%，對一些節能效果比較顯著的設備許多企業不予以考慮，過度的追求生產利潤，造成節能減排工作沒有得到有效的進行。但是現在形式有所改變，特別是江浙一帶，對于設備的提升，包括節能減排技術的提升，包括落后產能的淘汰，正在進一部的加強。

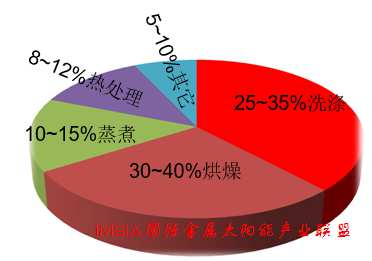

下面講一下對于太陽能的要求，第一個資料顯示，紡織行業能耗中紡紗、織布、染整、服裝，每噸大概是8.84噸燃煤，另外就是印染加工過程當中，能耗以熱能為主，主要比例分配如下，大家可以看到，洗滌占25%到35%，烘干占30%到40%，這個占能耗很高的，特別是在有些印染企業，蒸汽的耗能大概占到80%左右。印染行業耗能大戶，主要能源消耗為蒸汽﹑電力﹑水，80%為蒸汽。紡織行業的年耗能6867WT標煤，熱能利用率只有35%左右，產生了極大的浪費。每百米布用電量約為18 kW·h，隨著年產量的增加，耗電量也大幅增加。我國印染企業單位產品取水量是發達國家的2~3倍，能源消耗量為3倍左右。能源價格的調整，能源費成本的比重越來越大。為此，需將綠色能源——太陽能應用到生產中去。
現在我們國家很多的大型企業，比如說雅戈?duì)枴Ⅳ斕荚谥鸩降耐鶘|南亞轉移，就是因?yàn)橛杏霉ぁ⒛茉础⒊杀镜鹊仍龃蟮膯栴}，企業受不了，但熱水對于印染企業有至關重要的作用。在紡織品印染工藝中，很多環節用到熱水，熱水供應對于印染企業有著至關重要的作用。
目前，印染行業有規模以上企業近2000家，大小鍋爐數萬個，大部分印染企業都用蒸汽把冷水加熱，消耗大量煤炭，采用這種方式生產熱水，能耗大、成本高、污染嚴重。一方面能源費占企業成本的比重越來越大，已成為企業發展的負擔，特別是江浙、福建發達地區，現在所有的小鍋爐統統要改掉，現在“煤改氣”，用液化氣、用電，這個成本都是翻倍，因此對于蒸汽需求費用是越來越高。另外直接加熱產生蒸汽帶來的巨大碳排放也對環境帶來了不利的影響，成為紡織行業往低碳，可持續方向發展的絆腳石。因此，尋找一種更為環保的印染熱水節能技術顯得尤為重要。因此，首先對太陽能熱水系統工程的需求就成為必然。
下面對太陽能行業的要求做一下介紹。第一個是太陽能熱水系統工程，太陽能熱水系統工程項目設計可以充分考慮清潔生產和利用可再生能源。可以利用印染廠房的巨大屋面資源盡可能多地安裝太陽能熱水系統利用工程，利用太陽能提升熱水溫度，在熱水溫度不能滿足工藝要求的情況下啟用常規能源補充以提升能源品質，從而最大限度地利用可再生能源——太陽能，使太陽能的利用率最大化。我們行業應用太陽能熱水的案例比較多，另一個太陽能利用在光伏方面，特別是紡紗廠，也有不少案例。
王保生介紹太陽能熱水系統時分析說，晴天，當太陽光把集熱器內的冷水加熱至60℃時，冷水管上的電磁閥自動打開，冷水被自來水壓力壓入集熱板內，并把集熱板內的熱水?dāng)D到熱水池中儲存待用，當冷水到達集熱板出口處的溫度探頭時，探頭溫度低于60℃，電磁閥門就立刻關閉，冷水停留在集熱板內被太陽光繼續加熱，1～3min以后，水溫又達到60℃，電磁閥門再次打開，集熱器內的熱水又被擠壓到熱水池中，如此循環，至熱水池水滿后停止進水。為了充分利用太陽能，循環水泵會自動啟動，把水池內60℃的熱水抽出來，經過太陽能集熱器循環加熱，使水溫進一步升高。
太陽能熱水系統的集熱器選擇很關鍵，王保生認為，平板集熱器具有一定的優勢。第一是平板集熱器的吸熱板管均由金屬制成，集熱器與貯水箱的連接也是金屬零件，這樣集熱器和連接件都可以承受自來水和循環泵的壓力。第二是平板和太陽能集熱器的方式，使用間接加熱的方式，管道不是水，是其他的介質，可以解決冬天結冰的問題，由于采用間接系統，水不會直接跟集熱器接觸，又可以減少高溫結垢的問題。太陽能集熱器采用循環加熱的方式，利用溫差控制器控制，強制循環泵將熱媒工質壓入集熱器吸熱。
另外，王保生說，紡織行業用的比較多的是太陽能預熱的蒸汽系統。

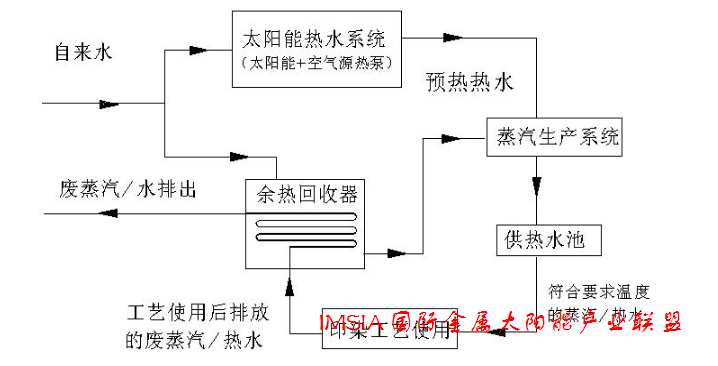

上圖是一個印染廠太陽能預熱蒸汽系統示意圖。用熱水時，熱水從水池中輸送到染洗設備，同時，冷水管和蒸汽管向染洗設備中輸入冷水和蒸汽以調節所需溫度的熱水。染洗設備中的熱水用于染洗后就成了廢水，但廢水還有較高的溫度，為了充分利用廢水的熱能，通過污水管將廢水輸入平板式熟交換器將冷水加熱，然后，加熱后的干凈熱水輸入到熱水池中。最后，降溫后的廢水通過排水管排出。
該系統包括太陽能熱水系統，蒸汽的產生系統，以及余熱回收系統。

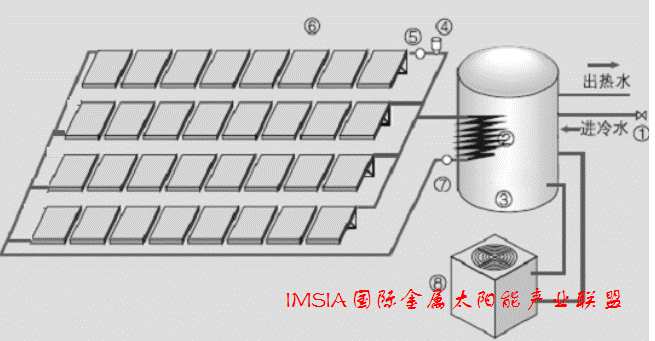

第一是熱水系統。包括足夠多的太陽能集熱器和合適型號的空氣源熱泵及自動控制系統。該系統利用太陽能集熱器吸收太陽光，通過光熱效應把光能轉化為熱能來加熱熱質，再把自來水或冷水加熱；在陽光不足時，空氣源熱泵輔助加熱，來保證熱水供應不受陰雨天影響。
第二是蒸汽產生系統。利用太陽能熱水系統產生的熱水再輔以常規能源得到高溫蒸汽，再加熱熱水和冷水從而產生達到工藝要求溫度的熱水。
第三是余熱回收系統。印染廠污水出來的溫度大概是60多度，通過污水管將廢水輸入平板式熟交換器將冷水加熱，然后，加熱后的干凈熱水輸入到熱水池中。
太陽能是免費的能源，具有相當可觀的經濟價值。

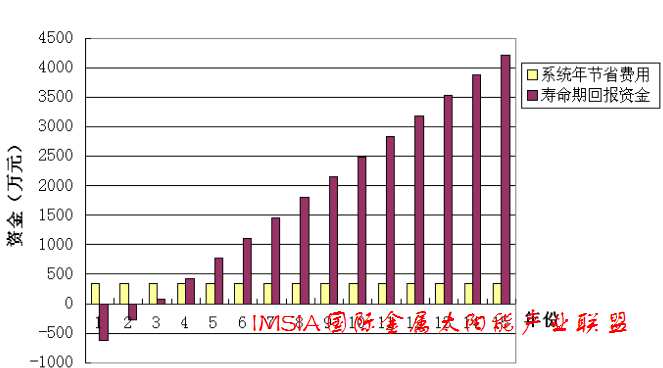

這是一個印染廠的效益分析，日用熱水量大概是500噸，集熱面積為8000平方米，是空氣源熱泵輔助的平板型太陽能熱水系統，與燃煤加熱系統的經濟效益明顯，初期投資2.78年能收回成本。

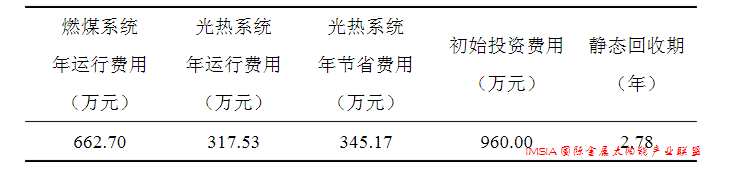

如果按集熱面積為1200元/m2的造價來算，該太陽能熱水系統的總初始投資約為960萬元，由上表知用光熱系統每年可以節約345.17萬元，初始投資在2.78年后可以收回，即靜態投資回收期在3年之內。太陽能平板集熱器系統壽命一般可達15年以上。

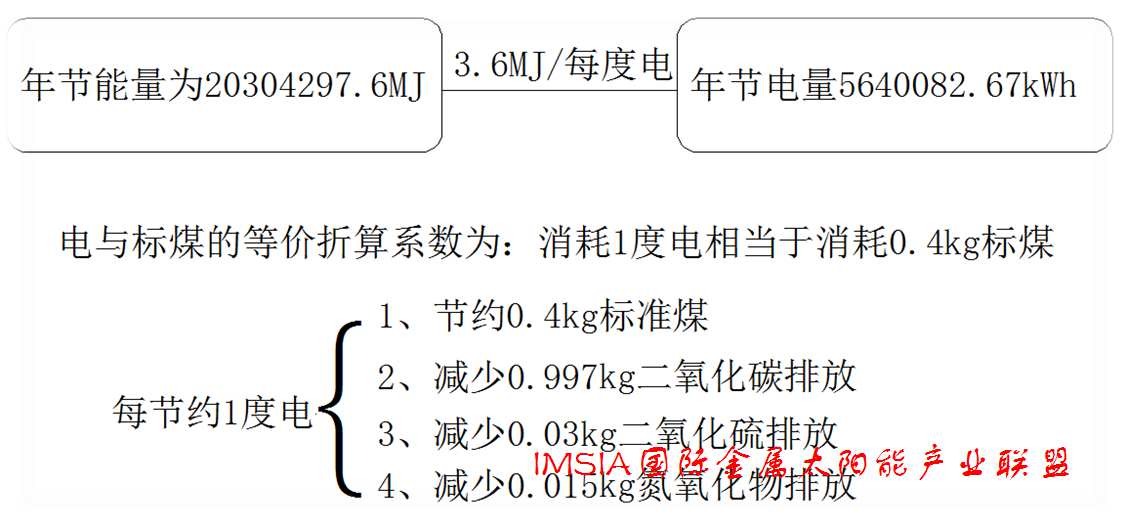

此外，太陽能熱水系統的環保效益體現在因節省常規能源的消耗并且減少了污染物的排放，主要指標為CO2，SO2和NOX的減排量。這是一個計算的結果。
太陽能熱水系統項目是太陽能利用中最成熟、性價比最好的技術，將它應用到印染工藝中去，利用可再生能源——太陽能提供大部分熱能以減少蒸汽的消耗，降低了燃煤的耗用，減少了二氧化碳，二氧化硫和煙塵的排放，從而降低了對環境的污染。
總結一下，太陽能光熱應用到印染行業，對全自動化的控制、投資貿易等六點具有良好的經濟效益。另外，太陽能作為一種可再生能源，對于紡織行業的環保節能減排有很大幫助。
最后，我想說，太陽能利用大有前景，希望在座的專家還有企業家，可以多于我們紡織行業溝通，促進印染產業更快地向可持續發展邁進，實現產業低碳化。謝謝大家！
