王艷霞：泳池熱泵產品非北美地區安規和能效介紹
發言人：Intertek天祥集團工程師王艷霞
很感謝國際金屬太陽能聯盟給我這么一次機會，能和大家一起交流。我這個PPT的重點是熱泵，但是考慮到很多企業是太陽能的企業，所以我會穿插地講一下太陽能的要求。整個PPT的內容相對比較長，因為涉及到很多測試的細節，我可能就不太重點的去講了，我主要把各個國家的要求給大家具體說一下。
先簡單說一下我的出處吧，我本人姓王叫王艷霞，來自Intertek廣州實驗室。簡單介紹一下我們公司，很多公司像皇明都是我們的合作伙伴。我們是一個第三方的質量服務機構，屬于倫敦上市的一家公司，英國富時100強單位，在100多個國家大概有超過1000家的實驗室，員工接近4萬人。我們起源于愛迪生的電燈實驗室，是進入中國的第一家外資第三方檢測機構。在中國目前有超過40幾個城市100多家實驗室，員工接近1萬人。
今天我們的主題會分安規和能效兩個部分，主要針對空氣源熱泵，但太陽能我也會稍微穿插一點東西。

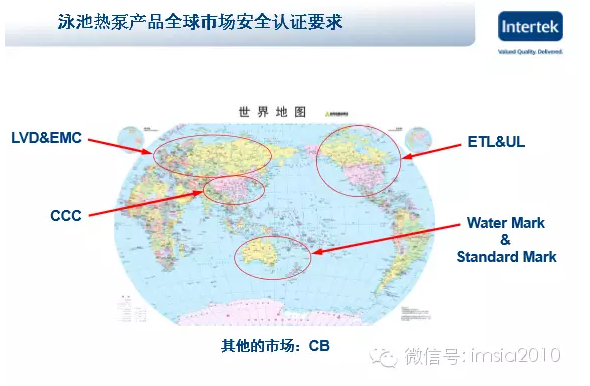

我們先看這圖，安規對空氣源熱泵有一個市場準入的認證要求，我們從左往右看，首先是歐盟地區，歐盟地區空氣源熱泵是大家比較熟悉的，LVD和EMC的指令，還有一個ErP的指令，這個我后續會講到。大家應該都知道中國空氣源安規是CCC，對于太陽能就是金太陽。到了澳大利亞新西蘭地區，空氣源熱泵還有太陽能都是這兩個，一個是Water Mark，一個是Standard Mark。Water Mark如果是供衛生用水，一般要做L1的等級。北美ETL和UL，ETL是我們Intertek自己的一個安規，是電安規最基本的要求。說到能效，就是要做Standard Mark，作為你能效等級的認證。

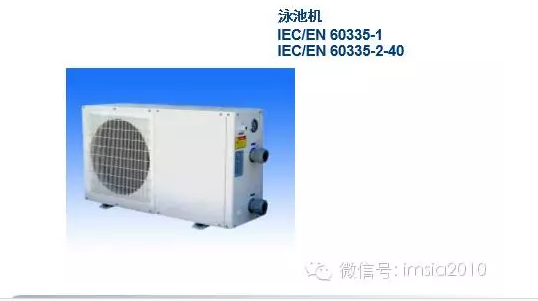

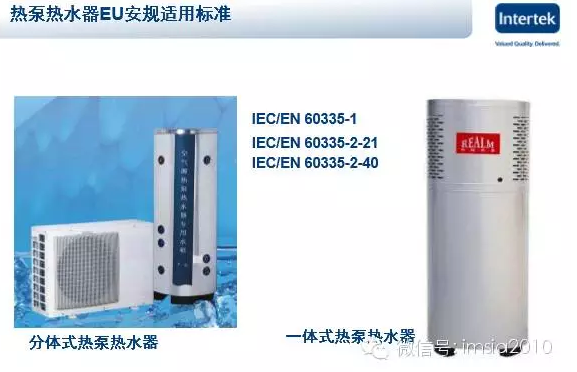

空氣源熱泵常見熱水器的分類包括分體式熱泵熱水器和一體式熱泵熱水器，還有今天講到的泳池機，它適用的安規的標準是IEC/EN 60335-1，IEC/EN 60335-2-21，IEC/EN 60335-2-40。因為它不帶水箱 IEC/EN 60335-2-21是針對這種除熱水箱，對于太陽能也是一樣的，太陽能如果產品里面帶有電加熱，就必須同時滿足IEC/EN 60335-2-21的標準，不管是歐盟還是澳大利亞新西蘭地區都是要滿足這個標準的。泳池機如果沒有水箱，我們只要滿足IEC/EN 60335-2-40的標準要求就可以。

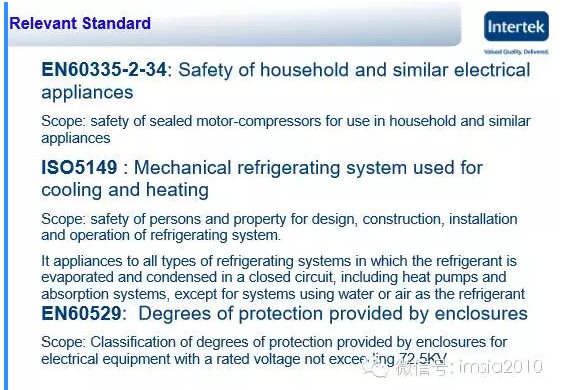

其實大家可以注意到，如果對安規有一些了解的話，會發現IEC/EN 60335-2-40跟空調機的標準要求是一樣的。還有三個相關的比較重要的標準，IEC/EN 60335-2-34、ISO5149和EN60529。IEC/EN 60335-2-34是針對壓縮機的，這種情況，如果產品本身是壓力空氣源熱泵，我們會檢查，壓縮機本身沒有認證的話，我們就按照IEC/EN 60335-2-34進行壓縮機的評估。所以一般情況下，我們會建議壓縮機已經做過認證的。ISO5149是對制冷系統的一個安全要求，我們會根據這個標準去檢查產品設計，還有操作使用的問題。EN60529這個標準大家應該比較熟悉，我們講防水等級，IPX幾，就是從這個標準引出來的，這個是對產品外殼結構的要求。
給大家提供一些歐盟地區的電源供應信息，一般我們去歐盟名牌上標示的都是220到240之間，大家要特別注意的就是菲律賓地區的電源頻率是60赫茲的，這就是我們現今的選擇，一般是要根據我們額定電流，看電流多大，而這個電流是根據我們的測試測出來的。所以在這個地方我們就要考慮廠家宣稱的額定電流和我們實測的偏差要求的可接受值。大家可以關注一下，我們一般對于熱泵都會大于300瓦的，這個一般都是在15%，才可以被接受。我們一般測出來結果會給客戶一個參考。

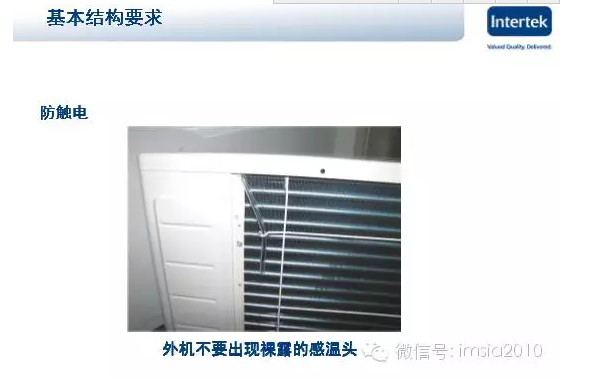

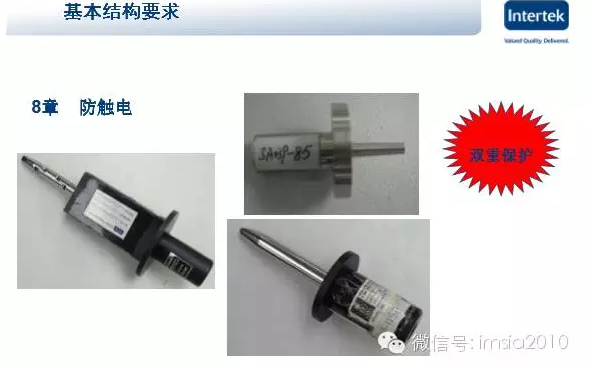

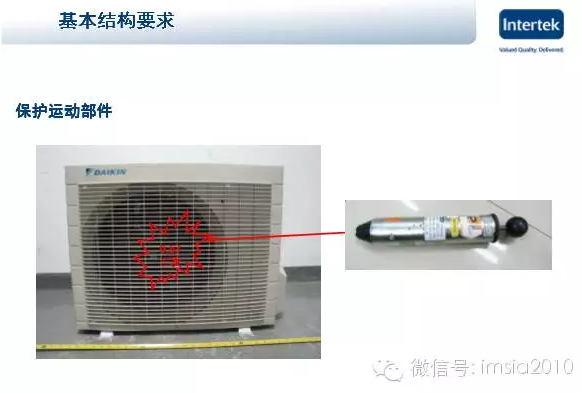

這個就是產品的一些基本結構的安全要求，我們不重點講解了，看一下你的外殼能不能接觸一些運動部件，還有一些帶電部件。這個是空調外機，空調外機會有一個感溫探頭，按照我們的安規要求，其實你的感溫探頭裸露在外面是不安全的，因為感溫探頭一般都是和電路板連接在一起的，如果你的電路板沒有做隔離的話，雖然是弱電但是如果說你沒有隔離，就等于接觸了強電部分，所以我們一般要求感溫探頭是要做一個絕緣保護的。

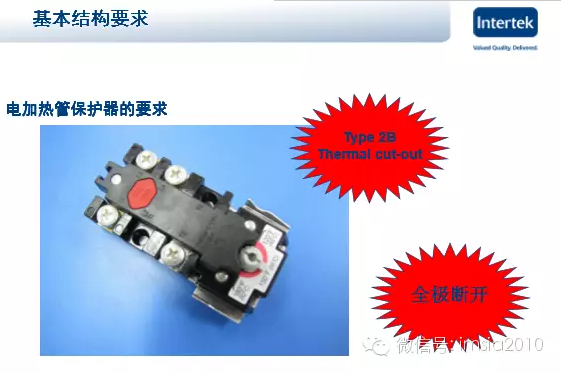

我們做了一個考慮外殼可靠性的撞擊測試。一般我們水箱里面會加一個電加熱控制器，一定要記得，要看一下里面有沒有證書，一定要有符合的證書才能滿足這幾個國家的要求，而且這個全機斷開你不能只是斷開一個火線，一定要一起斷開的。
我們挑選了幾個比較常規的測試，正常的溫度測試，大概是1.15倍的額定電壓，我們會根據標準要求選擇布點，測試它的溫度是不是穩定，看溫度會不會超過標準要求。
值得注意的對于我們電熱水器一般在做正常溫度測試的時候，在溫度劑凍住之前，會大概放1/4的水，溫度測試以后會進行一個鑒定電流和電機強度的測試。
重點給大家說一下非正常測試，很多時候我們會通過工程師的判斷，去判定產品在使用過程中可能會出現的非正常，根據這種情況去進行的測試就是非正常測試。比如空氣源熱泵的風扇，我們會進行電機轉子的補轉，可能會考慮到在實際的使用過程中，如果電機堵轉了會產生什么樣結果。如果壓縮機本身沒有認證的話，我們還要進行壓縮機的堵轉測試。如果你是雜交電的話，我們要進行電器強度測試。還有空調外機或者是熱泵的外機如果被刮過來的東西給堵住了怎么辦。而且，缺水的時候，斷水的時候都要進行測試的。其實測試還是蠻嚴酷的。

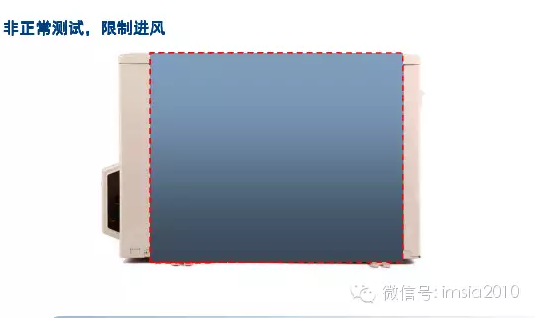

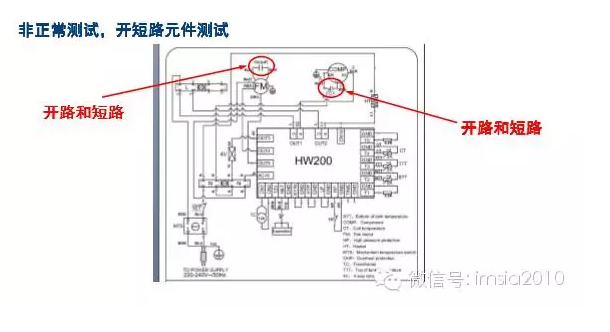

堵轉一般進行15天，15天以后進行接入電流的測試。這個就是我剛才講的限制進風的測試，全部堵住。這是考慮電路板的電源之間的開路短路的測試，這個就是做水壓試驗，做水壓試驗對于水箱我們是用2倍額的壓力，在歐洲當地會要求水箱要通過25萬次的疲勞測試，我剛才看到我們的資料，我們邁能做的是26萬次了，要求更嚴格一點。

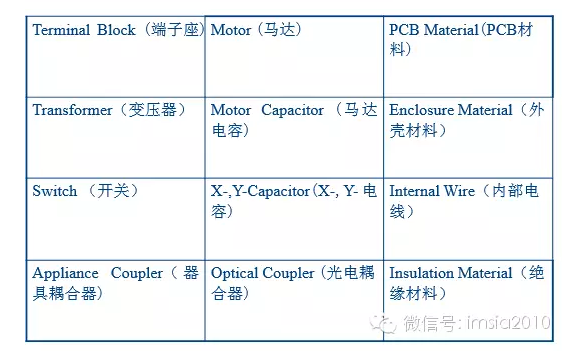

這就是整個產品會涉及到的一些零部件，這些都是比較重要的零部件，我們是要進行受控的。比如說，做了認證以后，我們后續電廠會去監控這些東西。強制產品本身這些元器件是一定要有認證的。大家如果有比較具體的技術性問題，可以和我們聯系。
我再補充一點太陽能安規的要求，其實太陽能標準中的安規、常規性能和熱性能是在一起的，相對來說太陽能產品大家比較熟知，北美還有歐洲都統一了IS9806集熱器的標準。澳大利亞相對復雜一些，很多國內廠家可能去澳洲市場不是太多，因為它本身要求也比較多，它需要你做兩個Mark，還必須帶輔助加熱。要么帶電，要么帶熱氣。輔助加熱以后，我們還要進行一個STC的計算，這個STC計算也和我們到當地安裝拿補貼狀況有關系。如果帶電的話基本上都按照剛才我提到的IEC/EN 60335-2-21那個標準來進行測試。

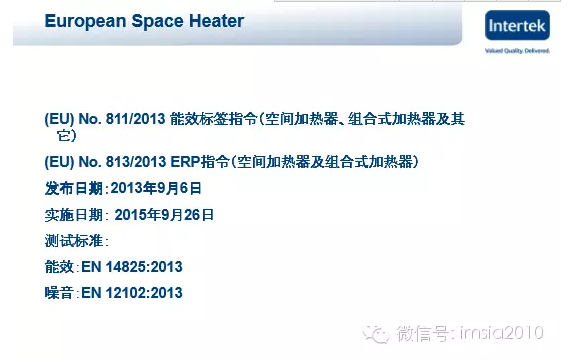

下面我們介紹一下泳池熱泵產品的能效要求，這個是兩個ERP指令，是2013年9月26號公布的，包括No.811/2013、No. 812/2013、No.813/2013、No.814/2013四個指令。其中No.811/2013和No.813/2013就是針對我們今天的主題，泳池加熱泳池機，還有我在上面提到的空氣加熱器，組合式加熱器。No.812/2013和No.814/2013針對我們常見的空氣源熱泵熱水器，太陽能熱水器，燃氣熱水器。我們今天重點就講一下No.811/2013和No.813/2013的空氣加熱器和組合加熱器和泳池機。其實也就是我們空氣源熱泵里面的制熱式熱水器，它的適用標準就是EN 14825：2013，同時還有一個噪音的要求，是采用EN 12102：2013進行測試的。

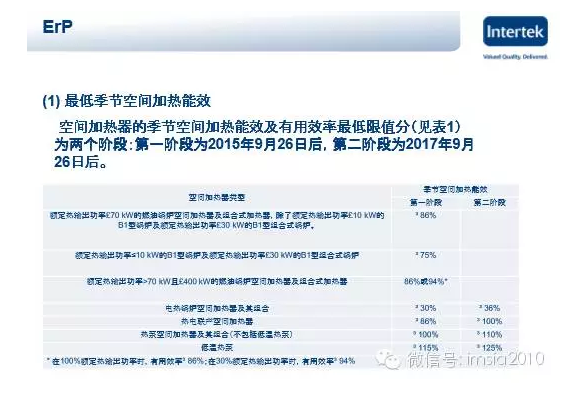

這個ERP和ErP是不同的，ErP是分階段推行的，從去年9月26號開始已經正式開始實施了，泳池低溫熱泵這里能效100%和我們兩個COP有什么關系呢？這個是使用了一個換算，和我們平時講的COP是不一樣的概念。大概就相當于一般的COP除上一個2.5，屬于一個大概的值，它兩個還有其他的系數相關，但是大家可以大概看一下，也就是對于我們低溫熱泵，第一個階段要大于100%，第二個階段就到110%。

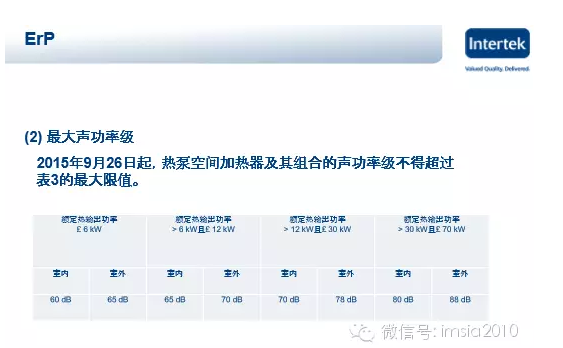

如果說我們廠家有涉及到這種產品出口的話，可以關注一下這個信息，對于最大聲功率級，它分為產品的室內測和室外測。如果你產品本身是室內安裝的話，我們一般就是65分貝。還有噪音是有分區別，這個聲音的同行可能比較了解一點。
能效標簽Energy Labelling和ERP是有一點區別。ERP是個最低要求，你在我這個市場安裝使用的話，你必須得滿足能效的要求。Energy Labelling你這個產品都已經達到這個最低要求了，我的效率值還更高，那就做一個Energy Labelling，就是分等級的，就和我們中國能效標簽是一個意思。
從2015年9月26號以后，等于是從A++~G等級，從2019年以后就是A++~D等級。標簽上顯示了供應商名稱或商標、產品型號、中溫和低溫應用的空間加熱功能、季節空間加熱能效等級、而定熱輸出功率、三種溫區的歐洲溫度地圖聲功率級。
好，就說到這里，謝謝大家！
