1項目簡介

　　北京金融街購物中心位于金融街活力中心項目用地的居中位置，建設地址位于長安街北側，周圍被西單商業區、長安街、埠景文化旅游街所環繞，東臨太平橋大街，西鄰復興門外大街商業區，南端為1號線地鐵和環線地鐵的交匯處，東西南三邊均面向城市道路，北邊面向F5、F6中心區綠化，獲得綠色建筑運行標識的參評部分由購物中心F79一期項目和F7二期項目組成，功能主要包括商場、餐飲、俱樂部等，總建筑面積達到140591㎡，其中地上商場及俱樂部5層，建筑面積29650㎡。地下建筑共4層，B1層主要為商場及俱樂部，B2層主要為地下汽車庫及設備用房，B3/B4層主要為地下汽車庫，建筑面積為110941㎡。于2016年11月獲得北京市綠色建筑二星級運行標識。

　　圖1金融街購物中心實景圖

　　圖2 金融街購物中心二星級綠色建筑運行標識證書

2綠色建筑主要技術措施

2.1節地與室外環境

　　項目位置交通便利，距離辟才胡同西口公交車站約326米，距離辟才胡同約有263m，距離購物中心車站約172米，這兩個車站是北京西城區交通網絡重要站點，經過這兩個車站的公交線路共有10條。項目場地內交通組織流線合理，人車分流并設置有地下停車庫(圖3 )。

　　圖3  地下車庫實景圖

　　項目建筑的布局及尺度充分考慮對自身、周邊建筑及環境的影響，以求項目自身獲取良好的日照通風條件。外墻采用上海皮爾金頓鋼化玻璃以及鋁板幕墻，有效降低了玻璃幕墻外表面對周邊建筑及行人的光污染。

　　圖4  外墻鋼化玻璃及鋁板幕墻

　　在施工過程中，施工單位制定實施相關的環境保護措施，針對施工項目設置有完善施工組織方案，嚴格進行文明施工，制定和實施大氣污染控制、水土污染控制、水污染控制、噪聲污染控制的專項保護措施，大大降低了施工過程對環境的影響。

2.2節能與能源利用

　　項目外圍護結構采用玻璃、鋁板及石材幕墻體系。外墻傳熱系數為2.5 W/(m²•K)；通過節能計算分析模擬計算表明，圍護結構節能性能均滿足《公共建筑節能設計標準》GB50189-2005）的要求。

　　F79一期項目商場采用4臺YKGFGBJ15CVF冷水機組和俱樂部采用2臺YKGFGBJ15CWF型冷水機組互相交替運行。其中，中庭、商業零售中心店、網球場采用全空氣空調系統；商業專賣店、四層俱樂部采用風機盤管系統；地下一層美食城、游泳池采用全新風系統。空調的水系統采用四管制一次泵變頻系統。

　　F7二期項目地下一層~地上二層冷源接自F79大廈一期制冷機房；不單獨設置制冷機房，一、二層商鋪內區采用全空氣空調系統，外區（沿外圍護結構5米范圍）采用風機盤管系統；地下一層、三~六層餐廳采用全空氣空調系統，過渡季節全新風運行，廚房采用直流空調系統。

　　在照明方面，本項目照明系統采用高效光源和高效燈具，公共場所使用白熾燈照明，后勤區采用熒光燈照明。公共區域照明及宴會廳、餐廳等采用BUS照明系統進行總體控制。光源具有較好的顯色性和適宜的色溫，功能區的照度標準滿足國家標準。地下車庫采用熒光燈吊鏈安裝，燈組采用分組、分區控制方式，并將其納入BA系統。噴水池照明采用水下照明，低壓24V白熾燈可調光，聲控噴水控制方式，并將其納入BA系統。

　　F79一期項目頂棚設有太陽能節能環保項目，總面積約5120㎡，分為玻璃采光頂上方太陽能板和屋面太陽能板兩部分。該項目25年可發電1666萬度，年均發電量66.64萬度。金融街購物中心年均用電量2000萬度電以上，光伏發電量占建筑用電量的3.3%，光伏所發電能能夠全部消納使用。

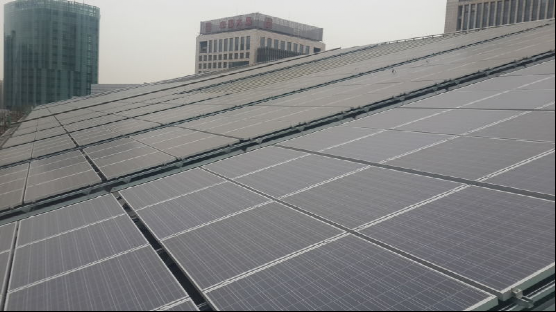

　　圖6 玻璃采光頂上方太陽能板和屋面太陽能板

2.3節水與水資源利用

　　在F79一期項目生活、消防水源由市政給水系統提供，為有效利用外網壓力、節約運行費用，本系統設一套無負壓管網增壓穩流供水設備，該套設備供給非酒店區域各用水點的生活給水。

　　圖7 生活給水泵房室內照片

　　項目生活熱水系統分為生活熱水、地?zé)?/a>水兩個系統，商場生活熱水系統為下供下回式，干管設于地下二層頂板下。使用市政熱媒換熱制水，換熱間設置在地下二層。

　　中水使用方面，中水源水為酒店客房及俱樂部桑拿區域的優質雜排水，經處理后水質達到《城市污水再生利用城市雜用水水質》（GB/T18921）的標準且無色無味，將其其作為本工程沖廁、綠化、車庫沖洗及洗車用水。

　　項目運行中積極落實節水措施，供水管理人員經常巡視檢查系統有無跑、冒、滴、漏等現象，發現問題及時處理；每月進行抄表，對用水量進行分析總結；進行節約用水、計劃用水宣傳教育，提高客戶和相關方節約用水意識。

2.4節材與材料利用

　　項目在材料采購和施工過程中大量使用當?shù)厣a(chǎn)或周邊地區生產材料，500km內建筑材料使用重量占所用建筑材料總量的80.5%。可再循環建筑材料使用重量占所用建筑材料總量的19.7%。

　　圖8 項目施工過程照片

　　項目室內裝修與土建、結構等進行一體化設計，在裝修時不破壞和拆除已有建筑構件，避免了材料裝修的浪費。

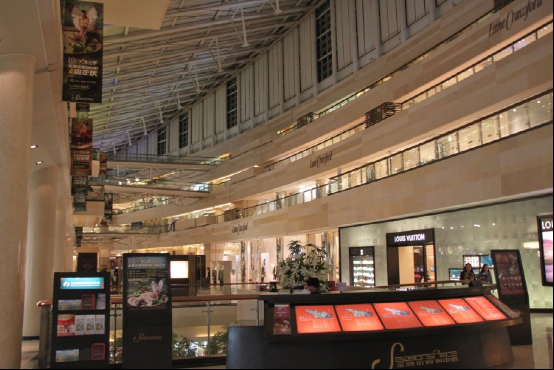

　　圖9 項目室內大空間

　　項目的大空間主要為大堂、商業區、辦公室、會議室、大開間寫字間等，其中大堂為固定空間，其他可靈活變換大空間部分采用玻璃、預制板隔斷進行不同機能區域分割，可變換功能的室內空間采用靈活隔斷的比例達到30%。

2.5室內環境質量

　　項目設大面積采光中庭，使得更多自然光引入室內，改善了室內采光效果。同時設置下沉廣場，以此增加地下一層自然采光量。

　　圖10 項目下沉廣場和采光中庭

　　F79工程中庭、商業零售中心店、網球場采用全空氣系統，商業專賣店、四層俱樂部采用風機盤管系統，地下一層美食城、游泳池采用全新風系統。

　　F7二期工程一、二層商鋪內區采用全空氣空調系統，外區采用風機盤管系統；地下一層、三~六層餐廳采用全空氣空調系統。可變風量和溫度調節功能。室內溫度、濕度、風速等根據需求可靈活設定。

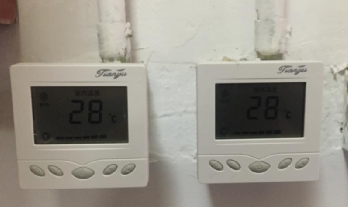

　　圖10 室內可控調節末端

　　項目噪聲源主要為空調送回風口、風機盤管、空調機房與新風機房、制冷機房等。為了控制噪聲，機房外門選用防火隔聲門。冷水機組、空調機組、通風機和水泵的基礎配減振基座。吊裝風機安裝減振吊架。空調機組、新風機組.通風機的風管上安裝消音器，冷水機組、水泵及空調機組接管設金屬軟接頭。

　　在過渡季和夏季主導風向情況下，各樓層均能形成較為良好的貫穿式自然通風，且避開冬季主導風向，使室內達到良好的通風狀態。

2.6運營管理

　　
圖11 物業單位相關認證證書項目物業單位通過了ISO環境管理體系認證，建立了比較完善的節能、節水等資源節約管理制度，明確各工作崗位的任務和責任，使管理制度化、落實到人。

　　為避免垃圾對室內環境造成影響，工作人員對日常生活垃圾、廚余垃圾分類存放，對生活垃圾進行日產日清，所有垃圾實現垃圾分類工作、袋裝化處理并且擺放整齊，每天對垃圾房?jī)?nèi)進行噴藥消毒。消殺公司每月兩次對垃圾房進行整體消殺作業，防止蚊蠅滋生。

　　圖12 相關垃圾分類標示

　　為使空調系統能夠高效運營，物業管理部門對空調通風系統等設備進行定期清洗、維護和保養。定期清洗系統的過濾網和過濾器，保證送風、送水管道的通暢。

　　項目智能系統周全完備，包括有線電視系統、樓宇自動控制系統、保安監控系統、消防報警控制系統，全面涵蓋對項目各部位、各方面的監控與管理。

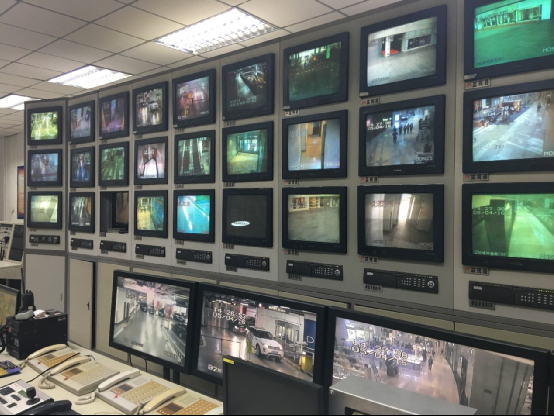

　　圖13 智能監控

　　項目運營中積極發揮火災自動報警及消防聯動控制系統、有線電視系統、安防控制系統、綜合布線系統、樓宇自動控制系統等優勢，實現建筑安全可靠、高效、高質量運行。

　　圖14 自控系統界面

3成本增量分析

　　經過工程決算統計，項目綠色建筑總增量成本為1163.15萬元。（綠色建筑增量成本統計見下表）

　　綠色建筑增量成本統計表

4小結

　　項目從前期方案階段便有意識地走綠色建筑技術路線，項目采取“因地制宜”策略。項目充分考慮了建筑的節能、節水設計，通過仿真模擬技術的運用，合理設計設置建筑布局及空間，有效的改善了建筑的光環境、風環境、熱環境及聲環境效果等。通過項目的經驗成果的擴散及宣傳，向社會展示出企業的綠色理念，為建筑綠色經營、環保和節能方面提供表率作用
