中關村國家自主創新示范區展示中心坐落于北京中關村海淀公園內，位于海淀公園東北角，西側與會議中心互為對景，南向與開敞的海淀公園水系相毗鄰。項目包括東區展示中心和西區會議中心兩部分，總用地面積為5.94萬m2，總建筑面積為4.749萬m2，建筑基地面積為2.3萬m2，區域綠地率為18.01%，建筑密度為38.69%，建筑主要功能為展示、交易、推介、洽談、教育、培訓、國際論壇、會議等。
東區展示中心總建筑面積為26236 m2，其中地上建筑面積為17636 m2，地下建筑面積為8600 m2，建筑高度為14m，建筑層數為地上1層（局部2層），地下1層。本工程建筑結構設計地上采用大跨度屋蓋采用預應力鋼桁架，室內局部夾層采用鋼框架結構，地下采用鋼筋混凝土框架結構。建筑結構的安全等級為二級設計，設計使用年限50年，建筑抗震設防類別為重點設防類，抗震設防烈度為8度。東區展示中心于2013年獲得住房和城鄉建設部評定的三星級“綠色建筑評價標識”（運行）。
2 工程概況
本項目屬于展覽類建筑，地上主要功能為展示、交易、洽談、管理保障用房等，地下室主要為物業用房、設備用房及停下車等。建筑用地面積為16000 m2，建筑面積為26236 m2，其中地上建筑面積為17636 m2，地下建筑面積為8600 m2。建筑結構形式地上采用預應力鋼桁架，地下采用鋼筋混凝土框架結構。項目屬于政府性投資，工程總投資為54002.34萬元（包括東區展示中心和西區會議中心），其中東區展示中心投資為28703.98萬元，開發周期從2010年11月立項開發，建筑周期至2011年8月。
3 項目亮點
n 資源環境消耗和環境影響小的鋼結構使用
本項目地上跨度屋蓋采用預應力鋼桁架，室內局部夾層采用鋼框架結構，地下部分采用鋼筋混凝土框架結構。受力預埋件的錨筋應采用HPB235級、HRB335級或HRB400級鋼筋，吊鉤、吊環應采用HPB235級鋼筋制作，預埋件的鋼板和型鋼應符合國家標準《碳素結構鋼》GB/T 700-2006的要求。
真空玻璃等高性能圍護的節能設計

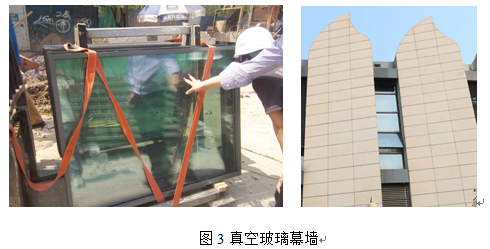

本項目的外墻采用80厚的石墨聚苯板外墻外保溫體系，綜合傳熱系數達到0.28 w/（m2.k）；建筑東、西向幕墻采用6（Low-e）+12Ar+6；傳熱系數2.0 w/（m2.k），南、北向及屋頂采用6+9A+5（Low-e）+0.15V+5+1.14pvb+6真空玻璃，傳熱系數1.5 w/（m2.k）。建筑南向采用電動百葉遮陽，遮陽系數為0.65。建筑整體節能率按照72%設計，遠超過當?shù)毓?jié)能設計規范要求的50%的要求。

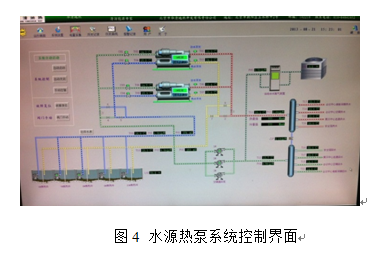

本工程結合實際勘測情況，利用現有熱源井，依據新的建筑規劃要求進行改擴建和增加地源井和容量，采用5口井，2抽3灌，設置四臺潛水泵，水源井定期互換。空調系統設計總負荷為3100KW，熱負荷為2114 KW，選用2臺部分熱回收型水源熱泵機組，單臺標準制冷量為1590 KW，標準制熱量為1628 KW，機組的夏季制冷工況COP值達到6.07。
自建中水廠與雨水收集等設計

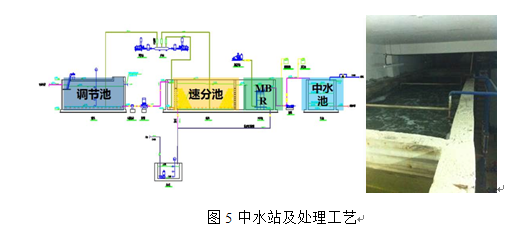

本項目的對項目的優質雜排水進行收集處理，處理工藝采用"速分+MBR"的工藝，中水主要用于室內沖廁、室外綠地澆灌、道路澆灑等處。同時，屋面雨水進行收集利用，經過初期雨水棄流池，雨水經過濾后回用于綠化灌溉、道路澆灑。非傳統水源利用率為64.7%。

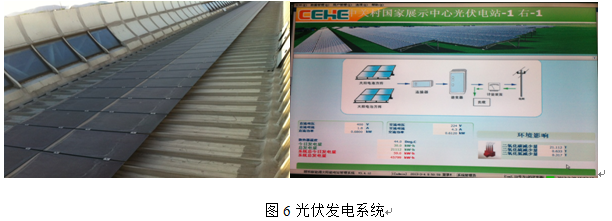

本工程的光伏發電系統專供展示中心地下車庫照明，負荷容量40kW。太陽能配電室設在展示中心地下室，并設置并網專用低壓開關箱（交流配電柜）。光伏系統與電網之間的自動切換開關選用自投自復方式，白天由太陽能發電，晚間用市電。
全智能物業管理系統

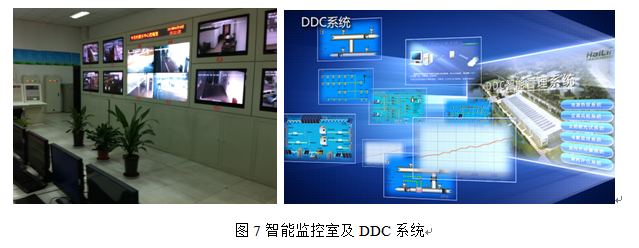

本工程的建筑智能化系統主要分為安全防范系統、有線電視張、會議擴影擴聲系統、公共信息顯系統、建筑設備監控系統、通信系統、綜合布線系統、一卡通系統、售檢票系統、移動通信室內覆蓋系統、智能化系統集成、機房工程、電子信息系統防雷等13種配置，智能化系統配置較為齊全和完善，實現對建筑設備的監控和全智能綠色管理。
4能耗水耗運行效果a

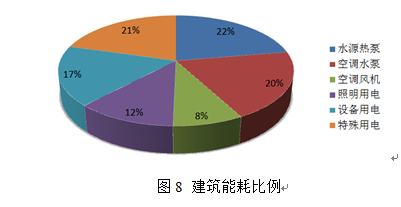

本項目空調系統能耗（包括水源熱泵、空調水泵、空調風機能耗）最大，空調能耗占整個展示中心總能耗的50%，照明能耗比例為12%，設備能耗（包括電梯、控制室、展位合、配變電室等用電）的比例為17%，特殊用電（包括中水機房、弱電、信息中心（USP）、太陽能室、LED屏幕、安檢、消防、電動排煙、景觀用電）比例為21%。除去特殊能耗，中關村展示中心年實際單位面積能耗為85.08kwh/m2，是參考建筑單位面積能耗的75.75%，整體節能率達到72.36%。

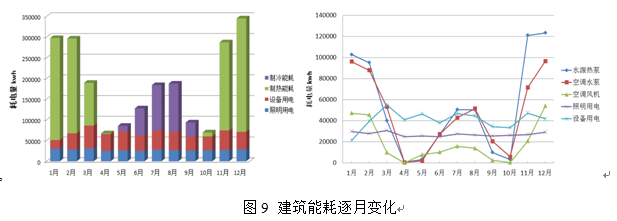

供暖期，1月至4月的空調能耗逐漸下降，11月至12月的空調能耗逐漸上升。由于冬季為防止管道凍壞，空調常處于24小時工作狀態，因此供暖能耗較大；空調期，5月至7月的空調能耗逐漸升高，7、8月份的空調制冷能耗達到最大，8月至9月的空調能耗又逐漸下降；過渡期，4月-5月和9月-10月份的空調能耗為全年最小值；全年的照明較穩定；設備能耗隨人員使用率有所波動。
與參照建筑相比，本項目每年可節省電量71.46萬kwh，其中光伏系統年發電量為26958kwh，光伏發電量占建筑總能耗比例為0.96%，可節省一部分的電量，因此每年項目可節省總計74.16萬kwh的電量。發1kwh的電量需要350g標準煤，則本項目每年可節約標煤259.57噸。每噸煤產生2.66噸CO2計算，則每年可減少二氧化碳排放量690.45噸，折算到單位面積減排量為25.61kg/m2。

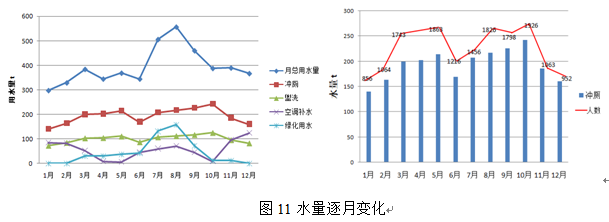

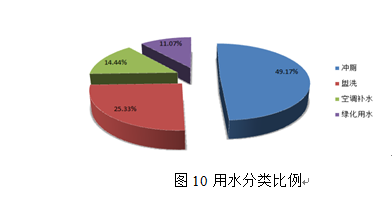

經過對全年用水量記錄和統計分析，本項目年總用水量為4736.15t，其中用于室內沖廁的中水用量為2328.6t，非傳統水源利用率為49.17%。沖廁用水量最大，占總用水量的49.17%，盥洗用水比例為25.33%，空調補水的比例為14.44%，室外綠化灌溉的水量比例為11.07%。
由于7、8月份為植物生長旺盛季，室外綠化灌溉的水量較大；4、5、10月份為過渡季，空調補水量很小；室內沖廁水量與展示中心使用人數呈正比關系， 3~5月份和8~10月份期間室內沖廁用水量較大。
本項目年實際用水量比設計階段計算的用水量較少，主要原因是展示中心不對公眾開放，使用人數和頻率較設計值小，因此展廳的用水量不大。綠化灌溉采用了微噴灌技術，綠化灌溉的節水效果較好。
5總結
中關村國家自主創新示范區展示中心以“科技創新示范”為出發點，為中關村新技術、新產品的展示、發布、交易洽談提供服務，展示中關村形象、宣傳中關村創新創業文化。展示中心采用中關村企業自主創新的環保節能技術，如真空玻璃幕墻、光伏發電、中水回用、可調外遮陽等，從節地、節能、節水、節材、室內環境和運營管理等方面嚴格按照綠色三星建筑標準進行設計、施工和運營，實現了低排放、低能耗、全智能綠色管理。當世界的目光看向北京，當自主創新的科技成果閃耀世界，中關村國家自主創新示范區展示中心將綠色建筑科技和創新科技展示融為一體，全面落實綠色建筑的新理念，迎接低碳建筑的新未來。
