1 概述
玻璃幕墻的透光性好[1-2]，幕墻型太陽能光熱構件有著巨大的應用前景。太陽能光熱幕墻除了具有常規幕墻的功能以外，還能夠?qū)⒔邮盏降?a href=/topic/1206.html target=_blank>太陽能轉化為建筑所需的熱能。應用太陽能光熱幕墻的建筑外立面無需再設外保溫層。夏季，太陽能光熱幕墻吸收了部分太陽能，對建筑起到一定程度的降溫作用。因此，太陽能光熱幕墻可有效降低建筑用于取暖、制冷的能源消耗。
目前，普通玻璃幕墻采用標準化產品，施工時，按照施工工藝將構件安裝到建筑結構上即可。其具有如下特點：質量穩定可靠，可滿足不同的使用需求；拆卸方便，易于更換，便于維護；制作技術成熟[3]。太陽能光熱幕墻采用標準化幕墻型太陽能光熱構件產品，達到與普通玻璃幕墻兼容的目的，既實現與普通玻璃幕墻一樣滿足建筑的采光需求，又具有充分利用太陽能的功能。
2 水介質幕墻型太陽能光熱構件的結構

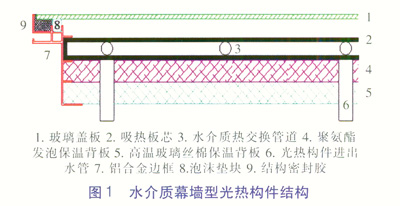

水介質幕墻型太陽能光熱構件的結構見圖1。光熱構件外表面采用常規幕墻玻璃，以期使得光熱構件和普通幕墻構件兼容，幕墻玻璃通過結構密封膠粘接固定在邊框上面，吸熱板芯外表面噴涂太陽能選擇性吸收涂層。陽光透過玻璃蓋板輻射到吸熱板芯上，選擇性吸收涂層可將太陽能轉化成熱能，使吸熱板芯溫度升高。吸熱板芯吸熱面后是熱交換管道，管道里充滿水介質，通過吸熱板芯與水的熱交換使水溫度升高，當水流動時將熱能帶走，充分利用了輻射到建筑上的太陽能。光熱構件的吸熱板芯背后還設置有保溫背板。玻璃蓋板、鋁合金邊框以及保溫背板形成一個整體結構，提高了光熱構件的得熱量。水介質進出熱交換管道的接口從光熱構件的背板伸出。
光熱構件的玻璃蓋板采用4mm厚優質鋼化玻璃，透光率高達87％以上，抗冰雹、抗老化。吸熱板芯外表面為鍍黑鉻涂層，吸收率為93％～95％，發射率為9％～l0％。光熱構件的關鍵部件——吸熱板芯選用結構簡單、耐曬、抗壓、抗外力沖擊、抗冷熱沖擊能力強、故障率低的銅管集熱器，采用國際先進的超聲波焊接技術焊接而成，具有成型質量好、熱阻小，使用壽命可達30a以上等優點。吸熱板芯制作完成后要進行0.9MPa的壓力試驗，確保光熱構件質量穩定可靠。背板保溫采用聚氨酯發泡和高溫玻璃絲棉相結合制作。整個光熱構件采用工廠預制工藝，形成幕墻型的標準構件產品。
鋁合金框架橫向及縱向尺寸均依據模塊化的光熱構件進行設計，保證模塊化產品與框架的整體性。根據安裝立面形式的不同，能夠滿足光熱構件幕墻安裝和普通玻璃幕墻安裝等不同形式的安裝需求。

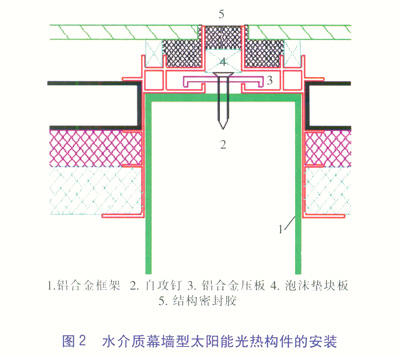

水介質幕墻型太陽能光熱構件的安裝見圖2。當光熱構件進行多塊拼接時，通過標準的連接件將光熱構件連接到一起，光熱構件之間距離為10mm，光熱構件的玻璃蓋板之間通過結構密封膠進行密封，從而形成外立面幕墻玻璃的外觀形式。各光熱構件的水介質熱交換管道可以進行水平或垂直連接。
4 工程實例
4.1 應用幕墻型太陽能光熱構件的供熱系統
①供熱系統組成
太陽能供熱在應用上受季節性及晝夜性的影響，存在著冬季熱量不足、貢獻率低的問題。此外，連續雨雪天氣時，太陽能也無法滿足需求。在冬季，空氣源熱泵作為太陽能集熱系統的補充，對儲熱水箱進行熱量的儲備和緩沖，滿足建筑物的供暖和生活熱水需求。在夏季，太陽能集熱系統提供生活熱水，空氣源熱泵提供空調系統冷水。

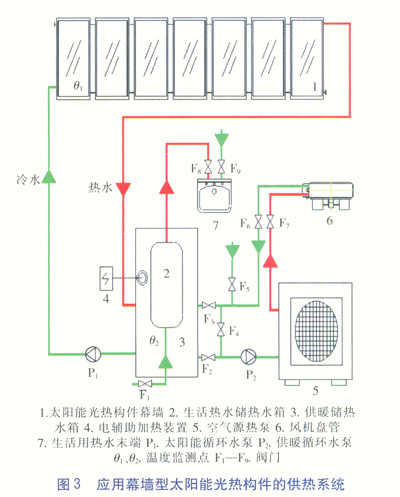

本文研究的應用幕墻型太陽能光熱構件的供熱系統見圖3，由太陽能集熱系統、熱泵系統以及智能控制系統等組成。太陽能集熱系統由太陽能光熱構件幕墻、循環水泵及儲熱水箱等組成，其作用是通過光熱構件最大限度地吸收太陽能，并通過儲熱水箱進行熱量的儲備及緩沖。儲熱水箱為雙層夾套式水箱，水箱中間夾套部分的熱水作為供暖熱媒，向建筑物供熱，滿足室內的供暖需求。儲熱水箱內部承壓水箱內的水通過壓力供應至生活用熱水末端，滿足日常生活熱水需求。電加熱系統作為極端情況下的熱源備用。智能控制系統對整個供熱系統進行自動控制，完成溫度檢測、水泵的智能控制。
太陽能集熱系統采用溫差循環的控制方式，假設太陽能集熱系統檢測點溫度為q1，供暖儲熱水箱水溫為q2，當q1>q2時，太陽能循環水泵啟動，循環加熱儲熱水箱中的水，不斷將太陽能儲存至儲熱水箱中；隨著儲熱水箱中的水不斷循環，光熱構件的溫度逐步下降，當q1≤q2時，太陽能循環水泵停止運行。當儲熱水箱溫度q2>70℃時，太陽能循環水泵不受光熱構件和水箱溫差控制，停止運行，對太陽能集熱系統起到過熱保護的作用。在供暖期，閥門F4關閉，其他閥門打開，太陽能集熱系統與空氣源熱泵串聯運行，當太陽能不足、儲熱水箱水溫低時，空氣源熱泵啟動。在非供暖期，太陽能過剩而需要室內制冷的情況下，關閉閥門F2、F3，打開閥門F4，空氣源熱泵與太陽能集熱系統獨立運行。

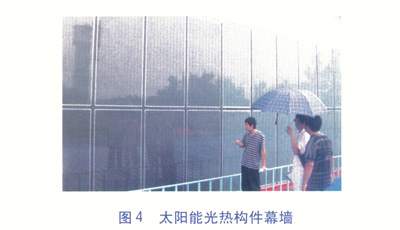

試驗系統供暖房間為北京市懷柔區某辦公室(長×寬為8.3m×6.7m)，建筑南立面為太陽能光熱構件幕墻，幕墻面積是32.0m2(8.0m×4.0m)，由16塊光熱構件組裝而成，見圖4。
②供熱系統的主要設備與試驗儀器

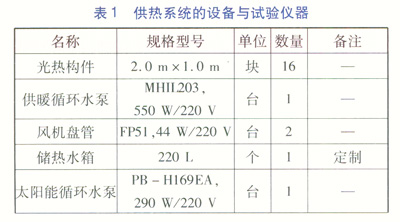

供熱系統的主要設備與試驗儀器見表1。
③相關計算公式
太陽能集熱系統與熱泵的有效得熱量計算公式
式中Q——有效得熱量，kJ
c——循環工質的比定壓熱容，kJ／(kg·K)
r——循環工質的密度，kg／m3
qV——循環工質的流量，m3／s
Dq——供回水的溫差，℃
t——時間，s，可由智能熱量表測試計算得出熱泵機組冬季或夏季的制熱或制冷工況COP計算公式為：
式中ICOP——COP值
Qb——制熱量或制冷量，kJ
Qh——機組耗電量，kJ
4.2 測試結果與分析
①太陽能集熱系統單獨供熱

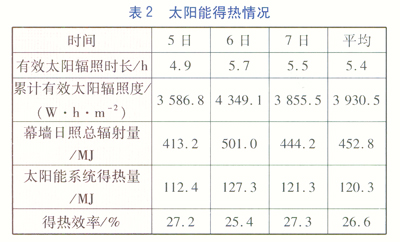

2011年1月5—10日測試期間室外平均溫度為-6.2℃，測得的太陽能得熱情況見表2。

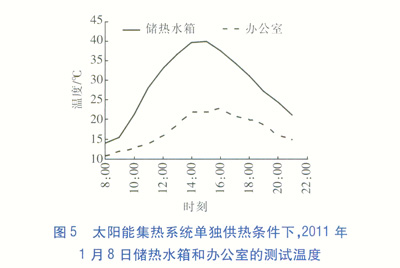

試驗辦公室使用時間為8：00—21：00，21：00以后關閉供熱系統末端。太陽能集熱系統單獨供熱條件下，1月8日儲熱水箱和辦公室的測試溫度見圖5。僅憑太陽能供暖，1月8日室外最低溫度為-13℃，儲熱水箱的水溫從14.3℃上升到40.2℃，室內溫度從10℃上升到22℃，然后又逐步下降到15℃左右，太陽能集熱系統單獨供熱提供的熱量可以勉強滿足建筑供暖需求。

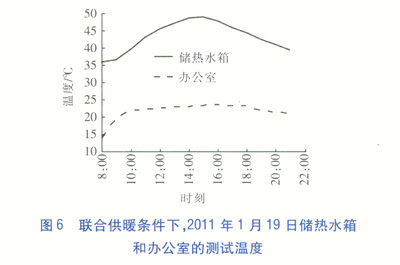

冬季太陽能光熱構件幕墻的得熱量較低，因此空氣源熱泵作為補充熱源協同供暖。整個供熱系統開始運行時，太陽能集熱系統和空氣源熱泵共同運行，可以把儲熱水箱中的水溫提高到40℃以上，經過一天的運行，系統達到穩定狀態。在聯合供暖條件下，2011年1月19日儲熱水箱和辦公室的測試溫度見圖6。室外溫度最低達到-15℃，辦公室使用時間為8：00—21：00，21：00以后關閉供熱系統末端，此后室溫由晚上的20℃左右降至早晨的l4℃左右。太陽能集熱系統與空氣源熱泵同時處于工作狀態，空氣源熱泵在早晨太陽能不足的時候工作，可以把儲熱水箱的水溫維持在35～40℃。在晴好天氣情況下，太陽能集熱系統可以把儲熱水箱的水溫提升到50℃，室內溫度可以很快升至20℃，然后空氣源熱泵停止工作，太陽能集熱系統可以保證室溫在20℃以上，房間的舒適性較好。
③聯合供熱能耗分析

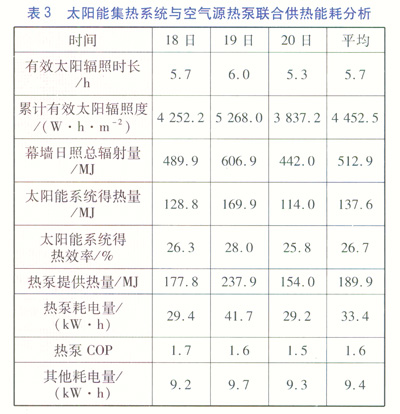

供熱系統運行穩定后，累計測試3天，數據見表3。由表3可知，太陽能集熱系統平均得熱l37.6MJ／d，空氣源熱泵提供熱量189.9MJ／d，共提供熱量327.5 MJ／d，太陽能集熱系統在整個系統中的貢獻率為42.0％，空氣源熱泵的貢獻率為58.0％。辦公室每天使用13h，平均能耗125.9W／m2。由于試驗條件限制，該辦公室屬小型建筑，因此單位面積能耗較大。熱泵消耗電能120.2MJ／d(33.4kW·h／d)，計算得出熱泵平均COP值為1.6。此外，太陽能循環水泵、供暖水泵、風機盤管等平均耗電9.4kW·h／d，因此整個供熱系統消耗電能154.1MJ／d(42.8kW·h／d)，產生熱能327.5MJ／d，節能173.4MJ／d。擴展到整個供暖期(120d)，該供熱系統會產能39300MJ，節能20808MJ，按照標準煤熱值為29.3MJ／kg計算，約節約標準煤710kg。此外，該系統在非供暖期還可以提供足夠的生活熱水。該系統零污染，因此，具有較好的節能與環保效益。
④聯合供熱經濟性分析

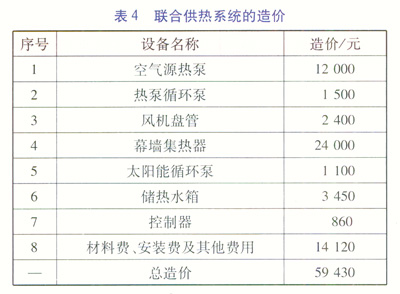

該聯合供熱系統的造價為59430元，詳見表4，最小使用期限為20a。該系統每個供暖期提供熱量39300MJ，如果單純采用空氣源熱泵系統，則提供同等熱量需要電能6823kW·h，經測試得知每個供暖期實際消耗電能5136kW·h。因此，應用太陽能光熱構件幕墻集熱系統后，節約了電能1687kW·h，電價按0.8元／(kW·h)計算，則節約了1349.6元。若只采用空氣源熱泵系統，則需要使用普通玻璃幕墻，普通玻璃幕墻的綜合單價約為1200元／m2，總造價為38400元。保守考慮，忽略只采用空氣源熱泵系統條件下，空氣源熱泵、熱泵循環泵、風機盤管的造價變化，則該聯合供暖系統比單純采用空氣源熱泵系統增加的造價僅為表4中的第4～8項，同時扣除普通玻璃幕墻的造價38400元，得到增加的造價為5130元，增加的造價投資回收期約為3.8a。雖然該聯合供熱系統在造價方面有所增加，但是環保節能，在非供暖期還可以提供生活用熱水，夏季熱泵還可以供冷，最大限度地利用了太陽能。此外，太陽能應用產業也是政府積極扶持的產業，是推進節能環保產業發展的有效途徑。
5 結論
太陽能光熱構件幕墻替代玻璃幕墻，在滿足玻璃幕墻裝飾功能的情況下，還有效利用了太陽能。幕墻型太陽能光熱構件供熱系統示范工程為建筑面積55.6m2的房間供暖，該系統采用了32m2的光熱構件，太陽能集熱系統得熱效率達到26.7％。在最冷天氣時，日消耗能源154.1MJ／d，可產生熱量327.5MJ／d，其中太陽能提供熱量137.6MJ／d，空氣源熱泵提供熱量189.9MJ／d，熱泵COP值為1.6。該供熱系統在使用較少電能的情況下，即能滿足供熱需求，整個系統具有較好的節能環保性和經濟性。因此，幕墻型太陽能光熱構件在供熱系統的應用有必要在實際工程中進行推廣。
參考文獻：
[1]孫躍強，周志華，杜苗．呼吸式玻璃幕墻在寒冷地區的應用[J]．煤氣與熱力，2008，28(1)：A15-A17．
[2]張君美，鄭新敏，呂建，等．薄膜光伏幕墻結構及節能性能分析[J]．煤氣與熱力，2010，30(5)：A21-A23．
本文作者：趙丹 趙國華 邢永杰 趙巖 葉建東
作者單位：北京市工程咨詢公司
北京九陽實業公司
北京市科學技術委員會
北京源深節能技術有限責任公司
北京市可持續發展促進會
