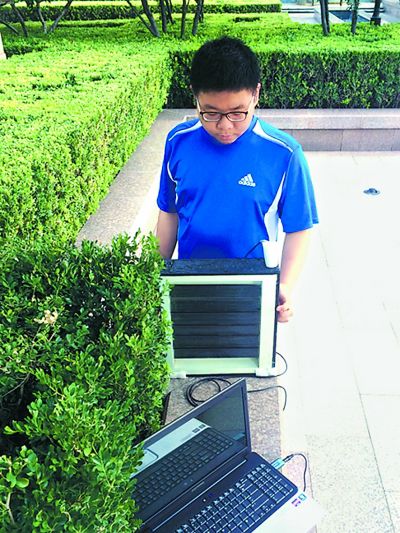

來自北京景山學校的高三學生陳禹澄，從太陽能熱水器的設計上著手改造，打造出“建筑一體化隱形高效太陽能熱水器”，不僅好看，高效，而且可在自家陽臺自行安裝。他憑借此項目獲得第30屆全國青少年科技創新大賽創意項目一等獎，也成為了北京地區參賽選手中，唯一一個獲得“全國十佳科技創意之星”的學生。
特殊設計讓熱水器
穿上“隱身衣”
其實，這款“建筑一體化隱形高效太陽能熱水器”并不是真的穿上了隱身衣，像哈利·波特的隱身斗篷那樣讓人能夠“視而不見”。陳禹澄說，他的發明是通過讓太陽能接收端的顏色、紋理與所裝的建筑保持一致，使得太陽能熱水器與建筑物外立面完美融合，從而實現了視覺上的隱形。
陳禹澄介紹說，太陽能接收端的材料是黑鉻，黑鉻對光的吸收率能達到95%，是太陽能熱水器接收端連接熱管的良好材料。黑鉻顏色單一，這也就是為什么傳統的熱水器顯得黑重的原因。而在設計新的熱水器造型時，陳禹澄想到，既然太陽能接收端的材料已經是無可替代，為什么不從地面觀察端上做點兒“手腳’呢？
陳禹澄將太陽能接收端的黑鉻翅片加工成了一個曲面，一側照吸太陽不誤，而另一側則涂刷成與墻面相同的顏色，從而達到隱形的效果。通過觀察，禹澄發現，與平面相比，曲面的設計不僅更“隱身”，也更符合太陽焦斑的移動變化，使得吸熱效率達到最大。
搟面杖搟出曲面翅片
說起來容易，做起來其實也并不簡單。禹澄說，在制作實驗裝置時，好多材料的得來都是大費了一番周折。就拿最基本的黑鉻翅片來說，網上的供應商大多不提供零售，這可著實讓禹澄苦惱了一陣子。“就得一遍遍跟人解釋，我這是學生做實驗，軟磨硬泡多溝通幾次，對方也就賣給我了。這個項目做下來，與人打交道的能力倒是提高了不少。”而為了打造出自己想要的曲面，禹澄把家里的搟面杖都拿出來派上了用場。“那曲面都是我用搟面杖一點點搟出來的。”
備齊了材料，在將材料整合到一塊兒時，又遇上了難題。禹澄在使用熱風槍對黑鉻翅片和熱管進行焊接時，由于熱管具有極佳的導熱性，剛一加熱熱量就被導走，材料的熔點難以達到，焊接起來真是不容易；但為了在設計上達到太陽能熱水器接收端和黑鉻翅片視覺上的隱形，又必須采用焊接的方式。“最后做了一個限位器，把位置固定了之后，才稍微好焊一點兒。”
隱形的外表下吸熱更高效
在新的設計中，陳禹澄為本身吸熱性能良好的黑鉻翅片多加了個“雙重保險”——凸柱透鏡。反復實驗后，禹澄有了新的發現，“如果能使面積較大的凸透鏡接收的太陽光線投射到形狀固定的面積較小的黑鉻翅片上，就可以增加整個系統的空載平衡溫度。”禹澄所說的這個“空載平衡溫度”指的是在整個設備吸熱與散熱達到平衡時，裝備所達到的溫度。
而通過增設平凸柱透鏡來增加單位黑鉻面積上的光照強度，不僅能夠提高黑鉻翅片的空載平衡溫度，還能夠增加傳熱效率。“在實驗觀察中，我發現在日照強的時間段內，平行陽光照射下凸透鏡下產生的焦斑的位置變化范圍比較小，這樣一來，其實就可以減小黑鉻翅片的面積。”黑鉻翅片的面積雖然減小，但由于依然覆蓋到了焦斑的變化范圍，因此并未減小照射在黑鉻翅片上的輻射量，反而減小了多余的黑鉻翅片的散熱量和向外輻射量，傳熱效率也因此得以提高。
