加拿大某太陽能區域供熱示范研究項目，于2007年投入使用并進行實際測試，連續測試5年。實測數據表明集熱器效率穩定在33%，儲熱效率為55%左右，太陽能保證率逐年遞增最終達到97%，輔助能最終達到零使用。本方案根據加拿大區域供熱示范研究項目，結合河北地區農村建筑實際情況，現提出一種"太陽能-土壤池跨季蓄熱供熱"的區域供熱方案。
方案優點
1、集中供暖，供熱質量高，供熱穩定不間斷，給用戶提供舒適的室內環境。節約能源，減少大氣污染，保護環境；
2、充分利用土壤蓄熱池儲存春夏秋三季閑置的太陽能，在冬季為項目供熱。隨著項目的長久運行太陽能保證率逐年提高，最終可達到95%以上。可實現零輔助能供熱，運行費用極低；
3、安全可靠性高。系統機械運動部件少，沒有安全隱患，壽命長。
供熱范圍
以石家莊周邊一個自然村為例，在村莊合適位置建設集中供暖能源站，并對能源站進行了各項分析。其中設定自然村共50戶，每戶平均采暖面積100m²，總采暖面積5000m²。
(1)室外設計參數
冬季大氣壓：102020.00Pa；
冬季室外供暖計算干球溫度：-6.00℃；
冬季通風計算溫度：-5.90℃；
冬季室外空調計算干球溫度：-8.60℃；
冬季室外空調計算相對濕度：0.54
室外平均風速：1.40m/s；
最多風向平均風速：1.80m/s。
(2)室內設計參數
農村住宅室內采暖計算溫度與城市建筑的不同，在農村地區人們的工作相對比較自由，在家里也不像城市那樣休閑，在家中所穿衣物比城市居民多。所以，按照較低的室內設計溫度考慮農村冬季采暖所需，是與農村居民的生活水平以及生活習慣相符合的。農村居民對14℃左右的室內溫度普遍認為能夠承受，因此，本方案設計冬季室內采暖計算溫度以15℃以上考慮。
(3)圍護結構參數
根據實際調研情況設定：
外墻：240mm磚墻，內外抹灰；
外窗：北墻無外窗，南側臥室及客廳窗戶尺寸2500mm×2400mm。單層塑鋼窗；
外門：木框單層玻璃門，玻璃比例60%~70%；
屋頂：預制鋼筋混凝土2500屋頂，外刷水泥砂漿。
(4)供暖熱負荷
利用鴻業軟件，對熱用戶進行負荷計算，綜合熱指標為85W/㎡，考慮同時使用率，本項目總熱負荷為340kW。
本方案供暖能源站集中供暖的工作原理：利用安裝在土壤蓄熱池上方的太陽能集熱器進行熱量采集，將收集到的熱量通過管網輸送到能源站及地下土壤蓄熱池。根據不同季節可利用太陽能數量的不同，分別設置了短期(臨時)太陽能蓄熱儲能水箱以及跨季節太陽能儲能土壤蓄熱池，以提高太陽能的利用率。在冬季陽光充足的天氣，利用短期(臨時)太陽能蓄熱儲能水箱直接供熱;冬季其余的采暖用能，則由儲存在土壤蓄熱池中的熱量來滿足。同時，為保障用能安全，在供暖能源站內設置有空氣源熱泵機組輔助供能。
圖：太陽能土壤池蓄熱池運行原理
(1)能源站
圖：能源站
(2)太陽能采集系統

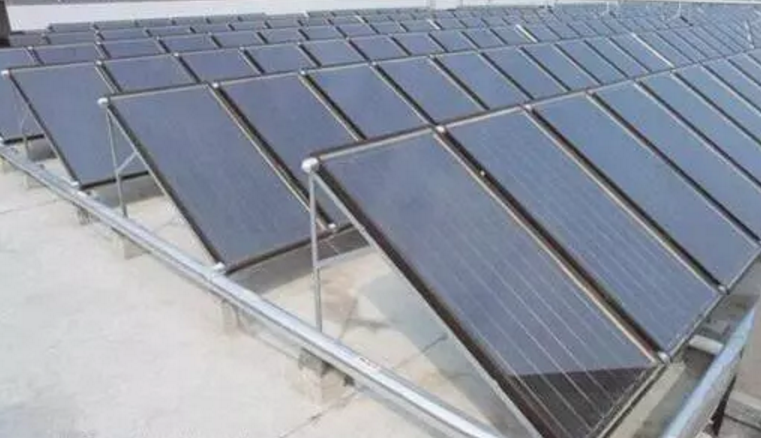

圖：太陽能平板集熱器
采暖系統集熱器總面積應按下式計算：
采暖計算公式
式中：
Ac--直接系統集熱器總面積(㎡)：
Q h--建筑物耗熱量(W)：
Jt--當?shù)丶療崞鞑晒饷嫔系钠骄仗栞椪樟縖J/(㎡•d)]，按規范取值[J/(㎡•d)]：
ηcd--基于總面積的集熱器平均集熱效率(%)，按標準規范計算50%：
ηL--管路及貯熱裝置熱損失率(%)，取值20%。
(3)能源短期(臨時)儲存系統
(3)能源短期(臨時)儲存系統
能源中心內設置短期(臨時)太陽能蓄熱儲能水箱，它主要有兩個功能:一是作為熱量?jī)?chǔ)存和釋放的緩沖裝置，減緩熱流速度;所有熱量的進、出都必須通過此，而不是直接進入小區管網;二是在陽光充足的季節儲存少量的熱能供即時使用，避免將熱量?jī)?chǔ)存到土壤蓄熱池后由于傳輸和儲藏過程中帶來熱量損耗，提高效率。
考慮到短期(臨時)太陽能蓄熱儲能水箱的造價和將來的維護費用，本方案設計使用較低造價，大小為30m³的儲熱水箱，而不是一個造價昂貴的大儲存罐。
(4)土壤池蓄熱系統
冬季平均20%的熱負荷由太陽能即時供熱來滿足，剩余80%的熱負荷由土壤蓄熱池來提供。其中采暖期共120天，每天供熱24小時，部分負荷天數系數采用0.65。
1)每立方米土壤熱池(采暖期可釋放)蓄熱量
其中：
土壤容重:1.2~1.4g/cm；
土壤比熱容:0.84~0.94kJ/(kg·℃)；
土壤熱池溫降:65℃降至35℃。
2)每眼儲熱井有效容積
土壤蓄熱池內間距2.5米，深度為35米。
1.25×1.25×π×35=171.8 m，，約170 m。
土壤蓄熱池根據所需蓄熱池供熱負荷，計算所需蓄熱井?dāng)?shù)，井深35m。蓄熱池頂層覆蓋保溫材料、保溫膜以及0.5米厚的種植土。井內采用φ32×3 PE100雙U型管進行儲熱。

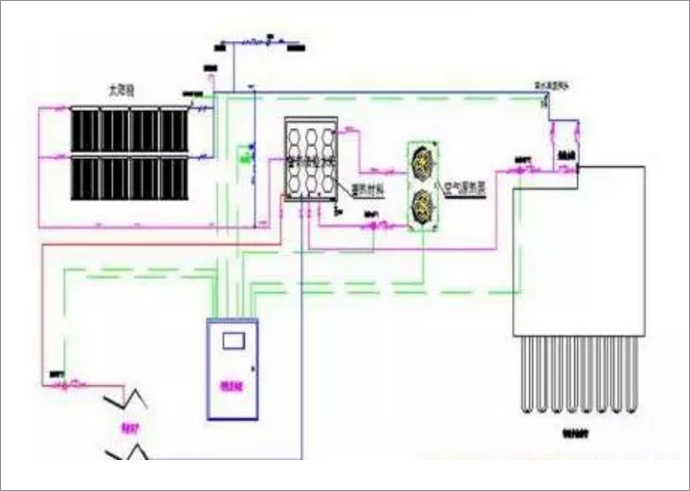

圖：輔助熱源系統
集中供熱管網直埋敷設已是一種成熟的敷設方式，其優點是占地面積小，防水性能及保溫性能好，熱損失小，使用年限長，工程造價低，節省建材、安裝施工方便快捷，節省投資。結合農村實際情況，采用直埋加架空相結合的敷設方式。根據各相關規范，對各連接、熱補償方式進行規范化設計，并進行專業的水力計算、保溫層厚度計算。

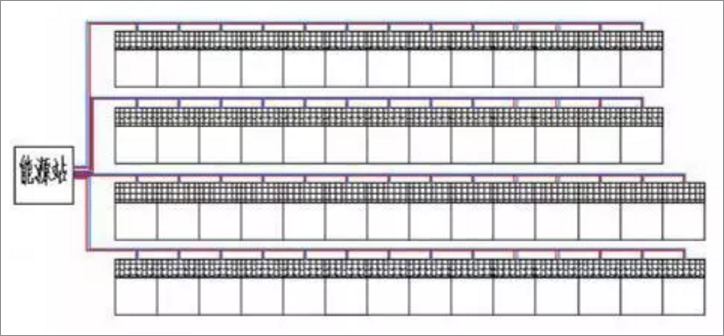

圖：集中供熱管網布置示意圖

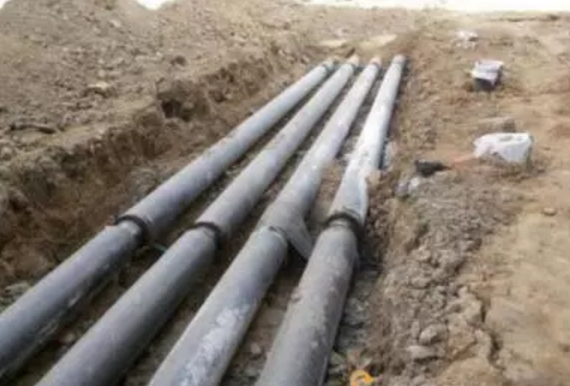

圖：集中供熱管網直埋敷設示意圖
本方案初投資主要包括能源站內管網、設備，能源站外太陽能集熱器、土壤蓄熱池，以及從能源站到各用戶的集中供熱管網。

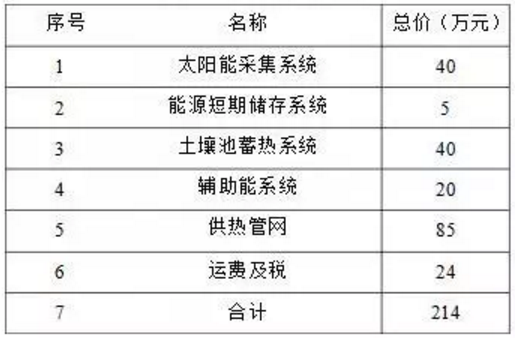

圖：初投資分析表
預期總投資為214萬元，平均每戶4.28萬元。
