有機朗肯循環（Organic Rankine Cycle，簡稱ORC）是以低沸點有機物為工質的朗肯循環，主要由余熱鍋爐（或換熱器）、透平、冷凝器和工質泵四大部分組成。

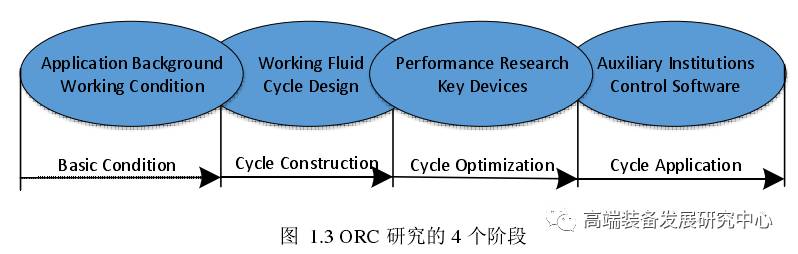

由于ORC在利用低品位能源方面具有眾多的優勢，國內外的許多學者都展開了各方面的研究工作。目前對有機朗肯循環的研究主要分四個階段：
第一階段：確定應用場合及工作條件
主要任務是確定有機朗肯循環應用的范圍，明確冷熱源溫度和能量負載等基本邊界條件；
第二階段：進行循環基本的熱力學分析
主要任務是根據已確定循環邊界條件，結合工質的熱物性，進行熱力學分析比較，明確熱力過程，完善熱力循環設計，工質的熱物性對循環的性能其決定性作用，工質的篩選也是此階段的重要工作；
第三階段：研究與實際熱源相結合的過程
在此過程中需要考慮到工質的流動性能和熱力學性能，同時對循環系統中特定的裝置部件例如透平機等的研究也需要展開；
第四階段：系統的工程實際應用
主要是各種輔助設備的不斷完善和改進，包括控制軟件與輔助部件等。
從目前的文獻資料來看，大多數研究都集中于第二個和第三個階段。工質是
影響整個熱力循環關鍵核心因素，工質篩選將仍是研究的重點，如何根據不同的應用背景（如太陽能、地?zé)崮堋⒐I(yè)余熱、生物質能、LNG等）及不同熱源形式和溫度來篩選經濟性好、環境友好和性能優良的工質仍是目前研究的重點。純工質的傳熱特性、易燃性和材料兼容性等應該投入更多的研究工作，同時混合工質的熱物性和傳熱特性也亟待解決。

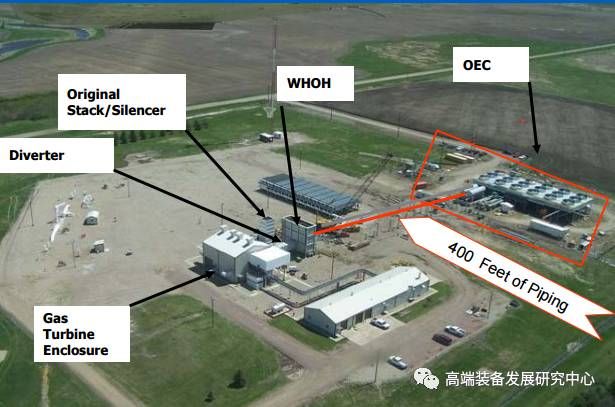

Industrial Waste gas recovery ORC Power System

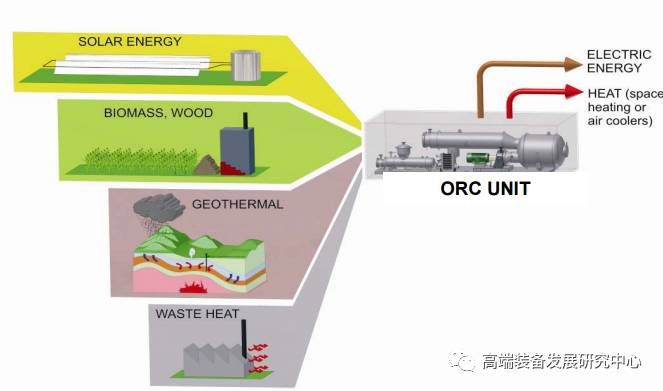

Distributed Renewable Energy Power system
膨脹機是 ORC系統中的核心部件。膨脹機的選擇不僅影響 ORC 系統的性能，還影響到其他設備的選型和系統的整體造價。一般而言，膨脹機分為速度型
膨脹機，如徑向透平，和容積式膨脹機，如螺桿膨脹機、渦旋膨脹劑、往復式活塞膨脹機等。

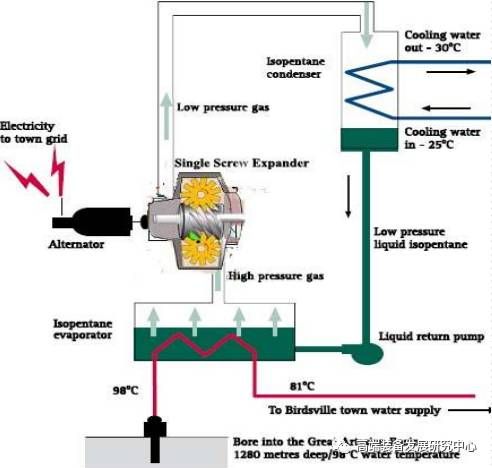

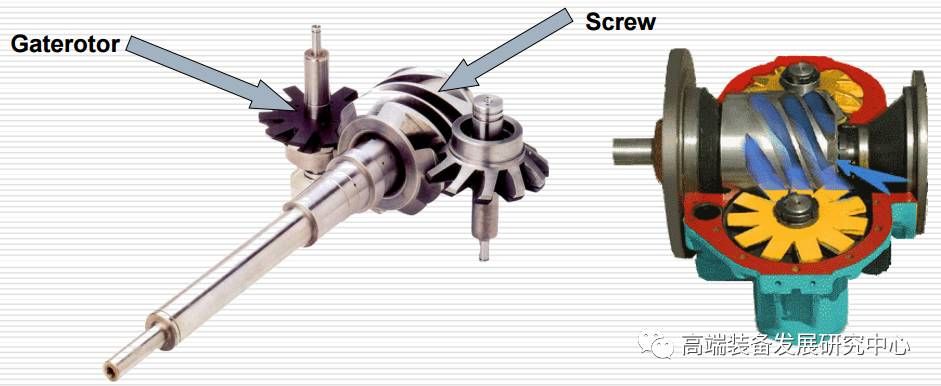

單螺桿膨脹機Single Screw Expender

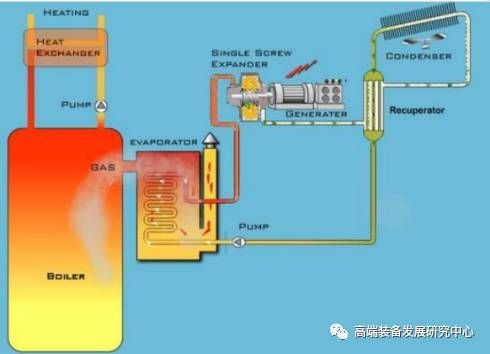

ORC余熱發電系統結構的優勢
目前ORC余熱發電系統可采用有機工質雙循環，包括：透平機械、發電機、冷凝器、循環工質泵、余熱鍋爐、熱交換器和預熱器，構成導熱油——有機工質雙循環系統。
ORC余熱發電系統結構本身的優勢：
系統本身使用導熱油作為中間換熱工質，因為導熱油在300℃的條件下仍不汽化而保持常壓，此時的水蒸氣飽和壓力已高達8.5MPa。300℃以下，用導熱油代替?zhèn)鹘y(tǒng)的熱載體水蒸氣，就能以低壓管道系統代替高壓管道系統，降低投資。此外導熱油還具有傳熱均勻，熱穩定性好以及優良的導熱特性。導熱油對普通的碳鋼設備和管道基本上無腐蝕作用，不需要采用類似蒸汽系統的給水脫鹽、除氧等復雜的處理過程，因此具有系統簡單輸送方便等優點。因此用導熱油作為工質的機組傳熱效率高。
可采用螺桿膨脹機替代汽輪機，其結構相對傳統汽輪機簡單得多，額定功率小， 其適用作為低焓能源動力利用的動力機，因此對有機工質蒸汽做功更適用。
鑒于目前螺桿膨脹機還未普及，那么即使使用汽輪機，因有機工質蒸汽比容、焓降小，故所需汽輪機的尺寸（特別是汽輪機末級葉片的高度減小）、排氣管道尺寸及空冷冷凝器中的管道直徑均較小。
與水蒸氣相比，由于有機工質的聲速低，在低葉片速度時，能獲得有利的空氣動力配合，在50 Hz時能產生較高的汽輪機效率，不需要裝齒輪箱。由于轉速低， 因此噪聲也小。
可選取與有機工質氟利昂不相溶解且不會發生化學反應的導熱油，采用油與有機工質氟利昂直接接觸熱交換的方法，可進一步提高換熱效率。
在缺水地區，優先使用空氣冷卻的冷凝器。ORC電廠使用的空冷冷凝器要比水蒸氣電廠使用的空冷冷凝器的體積小得多，價格也低得多。
ORC發電系統與傳統低溫余熱發電系統的根本區別在于采用有機工質, 所以工質特性將主導整個發電系統的結構及效率。國內外都對有機工質對于 ORC系統的影響有研究，相比而言國內僅僅是起步階段。
對于如何更好地利用低于300℃、甚至更低溫度的余熱，據各類研究表明：在低溫情況下，有機朗肯循環的效率明顯比水作為工質的朗肯循環效率高得多，其主要原因是ORC在顯熱回收方面有較高的效率，由于循環中顯熱/潛熱不相等，而 ORC技術中此比例大，因此采用ORC技術可回收較多的熱量。
近年來，隨著我國能源與環境問題面臨越來越大的挑戰，同時面對可持續發展與重視社會效益意識的加強，加之CO2排放稅、環境污染治理成本、政府優惠政策等經濟影響因素的出現，以及中高溫余熱發電的成功應用，資源最為豐富且一直被認為不具備發電經濟性的低溫余熱資源的發電潛力和經濟性前景，正得到越來越多的關注。
國外ORC低溫余熱發電系統發展情況
國外主要ORC低溫余熱發電系統公司包括：以色列的Ormat Technologies公司，位于意大利的Turboden公司（現為三菱重工業公司子公司），還包括德國的ADORATEC GmbH公司、Maxxtec GmbH公司、法國的Cryostar Cryogenic公司、美國的ElectraTherm公司、GE公司、Infinity Turbine公司等。
|
國家 |
低溫余熱應用情況 |
領軍企業及特點 |
|
美國 |
低溫余熱資源利用較充分的國家之一，在ORC低溫余熱發電系統方面走在了世界的前列，應用較為廣泛 |
GE公司、聯合技術公司、ElectraTherm公司、Infinity Turbine公司 |
|
俄羅斯 |
在ORC低溫余熱發電領域的技術實力較強，由于前蘇聯在此領域進行了許多研究，部分技術實力居于世界領先水平 |
缺乏此領域的領軍企業，沒有有效的開拓國際市場 |
|
以色列 |
在ORC低溫余熱發電領域的實力非常強，我國的第一個地?zé)?/span>ORC低溫余熱發電項目就是引進的以色列技術并實現了穩定運行，該國在此領域進行了長期的跟蹤研究。在國際市場占有較大的市場份額，并是在美國上市的企業，擁有很強的行業地位。 |
有此領域國際領先的大企業——Ormat Technologies |
|
德國 |
重視清潔能源開發和研究，在ORC低溫余熱發電領域，德國也擁有許多公司從事專業研發，德國的企業一般為小而精的民營企業，也擁有較強的市場競爭力，并在技術研發方面擁有獨特的實力。 |
ADORATEC GmbH公司、Maxxtec GmbH公司、GMK、Bosch KWK等小規模企業 |
|
意大利 |
最好早進行ORC低溫余熱發電研發的國家之一，意大利米蘭理工大學在ORC低溫余熱發電領域進行了很長時間的跟蹤研究，Turboden公司的創始人和總經理就是該校的教授，并積極支持意大利開展相關方面的研究 |
Turboden公司（三菱重工收購） |
|
英國 |
也是最早開始進行ORC低溫余熱發電研究的國家之一，該國有多家企業從事ORC低溫余熱發電系統建設，英國還與其它國家緊密合作，共同開發ORC低溫余熱發電系統 |
|
|
法國 |
在ORC低溫余熱發電研究方面也投入了很多人力物力，該國的很多企業都極其重視余熱回收，注重保護環境和節能資源、能源，因此，法國在余熱回收方面做了大量的工作，余熱回收的效果也比較明顯 |
Cryostar Cryogenic， |
以色列的Ormat Technologies公司和位于意大利的Turboden公司在ORC低溫余熱發電領域具有較強的技術實力和長期的市場開發經驗和積累，在此領域具有較大的話語權，下面對這兩家公司的ORC低溫余熱發電技術進行介紹。
Ormat Technologies公司ORC低溫余熱發電技術水平

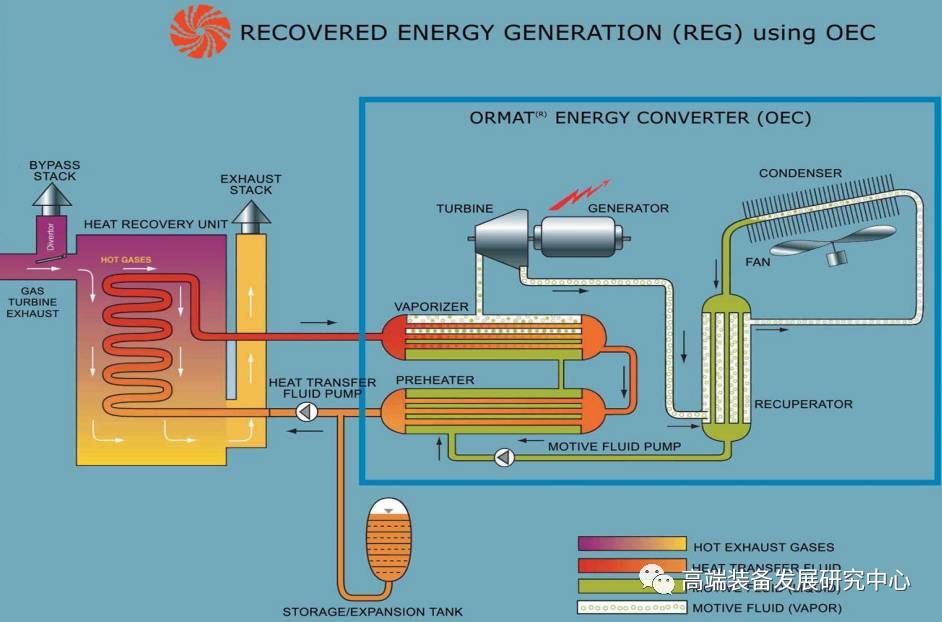

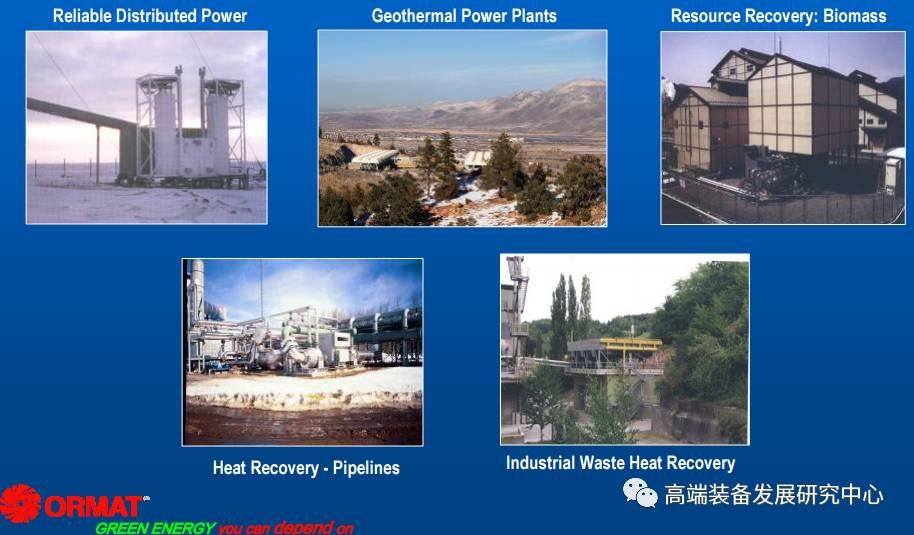

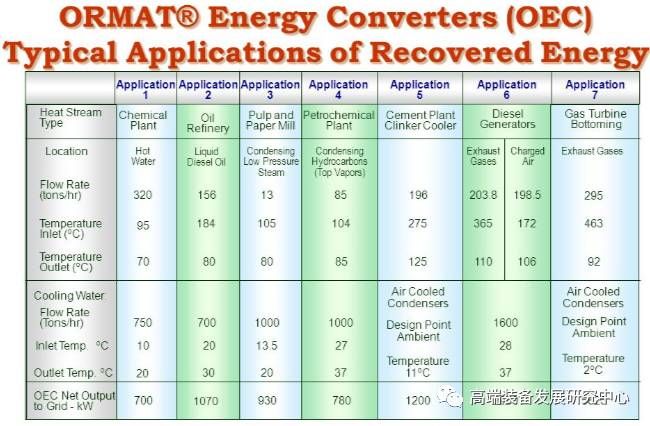

該公司提供的可再生能源解決方案，包括了ORMAT® ENERGY CONVERTER (OEC)技術，它可以將低、中、高溫?zé)崮苻D(zhuǎn)化為電能，該公司擁有超過77項的全球?qū)＠琌EC是一種先進的有機郎肯循環技術，該公司通過30多年的最具挑戰性的條件下使用改進和完善該技術。Ormat靈活的模塊化解決方案，對于地?zé)崮埽稍偕茉春瓦h(yuǎn)程發電都是在該技術的基礎上發展起來的，它也可以專門為定制的電廠設計。
該公司的專利技術使地?zé)衢_發人員能夠有效地和經濟的使用各種天然地?zé)豳Y源，——從低溫地?zé)崴礁邏赫羝Ｔ谌蚍秶鷥?nèi)，OEC轉換能源，不管是地?zé)帷怏w或熱能到寶貴的電力，同時將行業標準設置的更加簡單、可靠性和保持低運營成本。

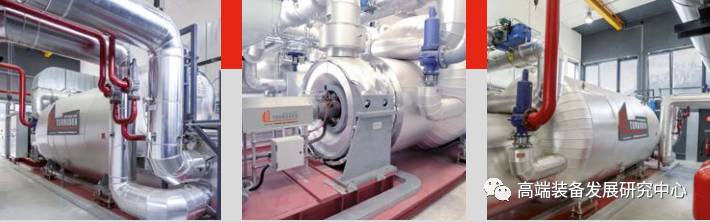

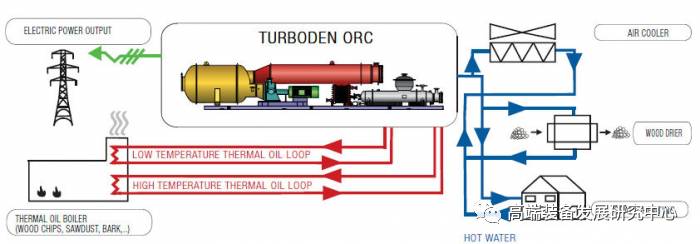

Turboden公司ORC低溫余熱發電技術水平
該公司為歐洲領先的發展和生產ORC渦輪式發電機的公司，先進的設備能從來自可再生能源和工業過程的熱回收產生熱量和電力。該公司由米蘭理工大學的能源學教授Mario Gaia在米蘭創立于1980年，Mario Gaia今天擔任著公司的總經理，他與米蘭理工大學的緊密聯系使得公司可以招募到高素質的研發人員。
在2009年，Turboden成為UTC Corp的一部分，UTC（聯合技術公司）是全球領先的航空發動機、航空驅動系統、發電燃?xì)鉁u輪機的開發、生產和服務商。2013年，UTC決定與三菱重工（Mitsubishi Heavy Industries）形成戰略聯盟，目前，Turboden s.r.l.和PW Power Systems, Inc（主要生產工業燃?xì)廨啓C(jī)）成為Mitsubishi Heavy Industries集團公司的一部分，這樣，Mitsubishi Heavy Industries可以提供更加廣泛的熱發電系統產品與服務。
Turboden公司在ORC低溫余熱發電系統方面擁有超過30年的經驗，并在此領域擁有很強的技術研發實力，在此領域也占據了大多數市場份額。

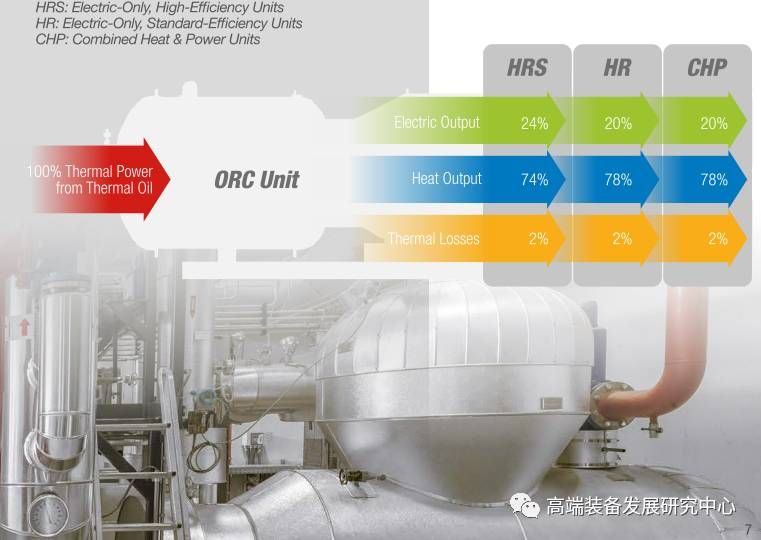

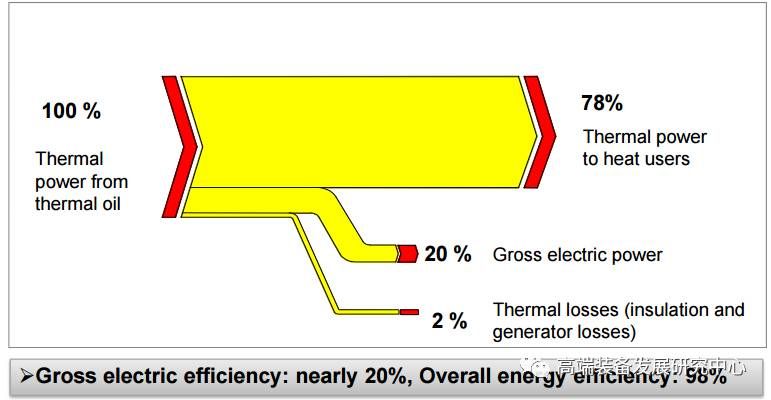

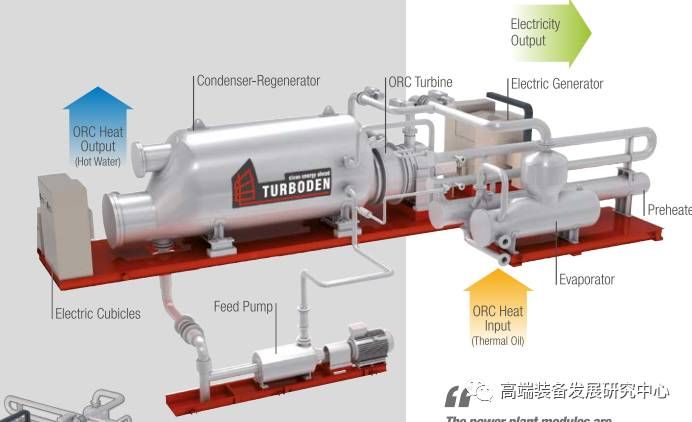

Turboden ORC 系列產品特點：
●高循環效率機組
●機型選擇靈活性高(400kW – 3MW)
●高現場可用率 (>98%)
●機組可在部分負荷條件下運行 (可低至10%)
●機組維護要求低（150-250 小時/年）
●機組壽命長
●機組起停操作簡單
●直接驅動機組發電機發電
國內ORC低溫余熱發電系統發展及問題分析
目前，國內開展ORC低溫余熱發電的研究單位眾多，由于技術擴散比較快，大多數相關科研院校都具有開展理論和實驗研究的能力。國內主要的研究單位包括：中國船舶重工集團公司第七一二研究所，中國船舶重工集團公司第七一一研究所，清華大學熱科學與動力工程教育部重點實驗室，天津大學中低溫?zé)崮芨咝Ю媒逃恐攸c(diǎn)實驗室，西安交通大學能源與動力工程學院，北京工業大學環境與能源工程學院，上海交通大學熱能工程研究所，浙江大學能源系，同濟大學機械與能源工程學院，華北電力大學可再生能源學院，中國科學技術大學熱科學和能源工程系，昆明理工大學冶金與能源工程學院等院校都開展了相關研究。
國內的主要制造單位包括：開山股份，江西華電電力有限責任公司，博爾能源，浙江銀輪機械股份有限公司，上海齊耀動力技術有限公司，寧波市鄞州風源機電有限公司，廈門高譜科技有限公司，秦皇島同力達集團公司，中材節能股份有限公司，安徽海螺川崎裝備制造有限公司，大連易世達新能源發展股份有限公司，南京凱盛國際工程有限公司等也開展了相關的研究。
目前，我國出現了大批ORC低溫余熱發電系統成果，有些成果已經實現了投產，并取得了良好的運行效果。進入2014年，我國相關方面的研究成果更多的涌現了出來，中船重工第七一二研究所研制出大功率ORC低溫余熱回收發電裝置，并掌握了核心技術和知識產權。開山股份國外螺桿膨脹機業務開拓成績頗多，并在積極進行國內推廣，螺桿膨脹機成為該集團的重點和明星業務之一，漢鐘精機擁有整體解決方案，并在積極謀劃布局市場。銀輪股份ORC系統研發獲重大突破，開山股份船用ORC系統樣機已試制成功，并準備進一步完善和推廣。博爾能源國內首臺低溫余熱ORC透平發電機組成功投入商業化運營，首套兆瓦級ORC低溫余熱綜合利用項目在包鋼投入使用并且運行效果較好。
這些成績和事跡說明，我國在ORC低溫余熱發電系統方面已經取得了很多研究成果，并在積極開展推廣和深入研究。
在ORC低溫余熱發電系統方面，我國還存在著一些固有的缺陷和技術短板，比如在透平系統核心零部件方面，我國的研發實力和技術開發實力較弱，特別是螺桿膨脹機的核心部件，比如轉子和型線設計以及運營和制造經驗，我國企業一般都比較缺乏，并缺乏核心技術，螺桿膨脹機與螺桿壓縮機有一定聯系，但是，其技術難度和制造難度比螺桿膨脹機更大。
目前，我國ORC低溫余熱發電系統發展主要困難和問題如下：
投入較大、回收期仍較長
膨脹機只是整個余熱發電應用系統的一部分，成本也不超過整套系統的30%，但是，ORC低溫余熱發電系統的整體投入仍然過大，回收期較長，一般都至少需要2、3年以上，使得經濟性不突出。
缺乏行業標準
作為一個新的市場新的產品，在缺乏檢測缺乏行業標準的情況下客戶對產品使用年限、系統維護成本存在較大疑慮，不敢貿然進行投資，這里面主要的原因在于國家相關主管部門沒有對ORC低溫余熱充分重視，缺乏相關指導。
設計單位缺乏、行業數據不完善
無論是工業余熱發電還是地?zé)岚l(fā)電，國內相關系統設計單位缺乏，行業數據非常不完善，對產品的推廣不利。例如，鋼廠余熱利用體系應如何設計，如何保障熱源的穩定；又如地?zé)崂眯枰罅康亩嗄甑母鞯貐^(qū)有關地?zé)岬臄?shù)據進行支撐，方能決定何處地?zé)岱€(wěn)定可用。
國家政策支撐乏力
目前，國內已經有廠家推出了螺桿膨脹機產品，具備批量生產能力，但是，國家相關政策匱乏，比如發電補貼，購買機組補貼等政策措施不完善，導致整個行業發展受阻。
產業配套與政策支持是關鍵
相關配套研究與系統的缺乏使得ORC低溫余熱產品推廣難度較大。其次，國家相關政策缺乏。對產品尚無制造標準、對行業沒有規范、對產業沒有實質補貼都是制約其發展的主要問題。可以看到，螺桿膨脹機余熱發電的推廣仍有諸多問題需要解決，產業配套與政策支持是首要問題，也是近期需要得到解決的關鍵問題。未來發展任重而道遠。
