地域特點與應用現狀中國太陽能產業聯盟網
據統計，寧夏年日照時數達2195~3082小時，是全國太陽輻射的高能區之一，有著豐富的太陽能源資源，首府銀川太陽能可利用狀況在全國排序名列第三位，僅次于拉薩和呼和浩特，但對太陽能的開發利用，尤其是太陽能供熱的利用，卻遠遠落后于全國其他省份。
在2010年新政策出臺前，寧夏本地的民用住宅太陽能熱水系統主要是以業主自己購買太陽能熱水器在屋面自行安裝的形式出現。區內太陽能熱水應用整體質量不高，主要體現在：1.缺乏統一規劃設計、統一施工安裝、統一售后管理；2.市場魚龍混雜，產品質量參差不齊，售后服務不到位。有些太陽能熱水器產品的使用壽命和穩定性差，如平板型熱水器的除垢、抗凍、抗腐蝕等問題；真空管熱水器的集熱管與水箱的密封銜接、炸管等問題。3.無統一標準，缺乏監管力度；4.業主自行安裝，存在諸多安全隱患；5.不能與建筑完美結合，因市場上太陽能熱水器品牌眾多，性能、規格、形式也各不相同，影響建筑美觀，業主因自行安裝太陽能熱水器與物業公司矛盾較多。21tyn.com
通過調研發現，本地的太陽能熱水系統應用存在著許多問題，需要不斷優化和改進,針對不同建筑結構應選用不同形式的產品，常規太陽能熱水器產品存在諸多系統通病和功能缺陷。只有注重“建筑一體化”、“適用性”和“安全性”，才能和建筑融合一體。在保證真空管太陽能系統的集熱效果的同時，還要保證太陽能系統的安全性和可靠性,故建議在建筑方案的基礎上要充分考慮太陽能系統的結構和布局，應在設計理念當中納入整體規劃，避免在建筑完成后,再在外立面或屋頂上強行設計設置，國內建筑住宅多數建筑都是后期考慮,為此外立面或樓頂極不美觀。www.cstif.cn
目前寧夏太陽能熱水器（系統）市場上產品品牌眾多，產品形式、性能也差異較大。集中集熱分戶儲熱式太陽能熱水系統和分體承壓式系統是目前市場常規太陽能熱水產品的主流技術。按照寧建發[2009]273號文件精神，充分考慮了本地的地域特點和太陽能熱水產品的性能，本地優先選用集中或分戶分體承壓式太陽能熱水系統，它是最為適合寧夏地區民用住宅選用的太陽能熱水系統形式。通過既有建筑的二次設計或新開發住宅的統一設計，充分考慮集熱器規格尺寸、固定預埋件、系統布置、水電管路敷設、安裝節點、防雷等內容，可以做到建筑物外觀協調、整齊有序，熱水系統性能匹配、布局合理，結構安全，便于安裝和維護。中國太陽能產業聯盟網
太陽能熱水系統方案進展情況太陽能產業聯盟
2010年年初，寧夏民生房地產開發有限公司通過參加寧夏建設廳《全區太陽能熱水建筑一體化培訓》和專業廠家資質評審認證，其間與本地和外地來寧的專業太陽能生產廠家或代理商進行了多次深入交流，通過與各專業單位對當?shù)厥袌?chǎng)現有太陽能熱水器形式和系統進行了詳細溝通，使供求雙方對太陽能熱水系統在西北地區的應用有了初步共識。www.cstif.cn
西北經濟發展速度緩慢,寧夏本地缺少民用住宅太陽能熱水系統工程應用，特別是分體承壓式太陽能熱水系統在本地缺少成功案例，設計單位也無從下手。多數狀況下，建設單位要求太陽能熱水系統本地區經銷代理商提供配套方案，而多數太陽能廠家/經銷代理商只注意推銷成品式的產品，忽略了“建筑一體化”，二次設計情況不太理想，與建設單位/設計單位的產品功能和美觀要求差距較大。cstif.cn
為此民生房地產公司與桑夏太陽能寧夏工程項目技術小組合作，結合其多年的全玻璃太陽能真空管系統工程經驗，依據設計院建筑方案和業主對太陽能熱水需求的具體要求，對興慶府大院二期太陽能熱水系統進行了二次深化設計，先以建筑外立面為主，突出太陽能系統整體性能和與建筑的結合，最終確定選用：分體承壓式強制循環太陽能熱水系統+太陽能熱水系統專用燃?xì)獗趻鞝t聯動系統。為避免全玻璃真空管易炸管的系統通病，選用金屬套（導）管承壓式直流式真空管集熱器；為避免常規太陽能熱水器冷水頂壓后造成的水箱內冷熱水混合后降低使用感受，采用蓄熱水箱內置金屬盤管換熱；為保證最大集熱效率，采用加壓泵強制集熱器和水箱間熱水循環；為保證持續不間斷提供舒適生活熱水，采用太陽能專用壁掛爐作為輔助熱源與太陽能熱水系統聯動；完美地解決了市場產品的質量通病和功能缺陷。www.cstif.cn
太陽能熱水系統市場調研過程中國太陽能產業聯盟網

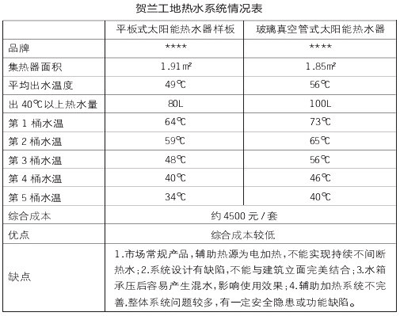

案例一：2010年10月19日民生房地產公司組織相關人員前往賀蘭工地參觀太陽能熱水系統樣板。21tyn
結論：測試時室外溫度較高，10月份太陽直射時間較長，但平板形集熱器集熱效率明顯低于玻璃真空管集熱器，考慮平板形太陽能熱水器冬季熱損失較大，抗凍能力較差，綜合諸多不利因素，本地區須謹慎選用平板形太陽能熱水器。21tyn
案例二：根據民生房地產公司提供的興慶府大院二期建筑外立面效果，桑夏太陽能寧夏技術小組根據二次設計方案，配合制作1：1實景太陽能熱水系統樣板2套，集熱器尺寸為3800×600mm，水箱為140L。2010年12月21日民生房地產公司對樣板進行了實地觀察測試。（因冬至前后10日太陽直射時間最短，室外溫度較低，是檢驗太陽能熱水系統效果最佳時間。）當日天氣晴好，室外溫度－3℃，測試出水溫度57℃，出45℃以上熱水量150L。經測試，當水箱溫度降至45℃以下時，太陽能熱水系統專用燃?xì)獗趻鞝t啟動，實現持續不間斷生活熱水供應。全玻璃真空管太陽能集熱器完全按照興慶府大院二期項目立面建筑規定的尺寸完美結合。
系統綜合成本：約6500元/套（不含壁掛爐）；8500元/套（含壁掛爐）。
案例三：2010年12月27日，天氣晴，氣溫－4℃，民生房地產公司再次組織相關部門赴一小區參觀一棟在建多層住宅安裝的集中集熱分戶供熱式太陽能熱水系統。經實地測試，出水溫度為47℃，其形式為屋面集中大面積安裝玻璃真空管集熱器，通過水箱間300L大型儲熱罐將熱量分配至各戶小水箱（120L），通過智能控制系統和2臺加壓泵實現小水箱與大水箱溫差式不間斷換熱，每戶小水箱前端設電磁閥控制循環和用戶熱水量。www.cstif.cn
優點：www.21tyn.com
●通過水箱間控制面板可以直接反映各戶熱水情況，可實現遠程監控；太陽能產業聯盟
●集熱器在樓頂，不影響外立面。cstif.cn
缺點：cstif.cn
●玻璃真空管走水存在一定安全隱患；21tyn
●集熱效果一般，出熱水溫度不高；在后期實用過程中熱水用水量分配不均，出水溫度不穩定；中國太陽能產業聯盟網
●需較大屋面面積和提前預埋金屬構件，且須提高屋面防水工藝要求及土建增加管道井；中國太陽能產業聯盟網
●每單元屋面須設獨立水箱間；增加建筑面積和土建成本；中國太陽能產業聯盟網
●須物業集中管控，并產生一定的綜合管理和公共運行費用；不便于系統維護；21tyn.com
●太陽能集熱器蓄熱水箱，連接分戶水箱樓層不同，距離不同，換熱量有限，無法實現持續不間斷熱水供給，不適合小高層；21tyn.com
●電輔助加熱系統較慢，冬季或連續陰雨天耗電量大，后期運行成本較高；21tyn
●設備安裝綜合成本(水箱容量100L)攤到每戶綜合成本約6000元以上/套，設備選型配置不具性價比。CSTIF.CN
綜合調研過程情況CSTIF.CN
太陽能熱水系統市場魚龍混雜，生產廠家和代理商在缺乏因地制宜的工程經驗的情況下不擇手段爭奪市場，本地已完工工程基本都存在較多質量問題和功能缺陷，缺乏有效直接經驗借鑒。太陽能熱水系統要做到建筑一體化，就要從設計上充分考慮現有因素，排除一切不利因素，才能保證使用效果。cstif.cn
本地房地產企業都在摸索階段，都在通過不斷考察和樣板進行調查研究，但各房地產公司產品形式、產品定位和使用要求均不相同，固不具可比性。太陽能產業聯盟
太陽能熱水器在發展過程中，各專業廠家根據不同地區的氣候差異、地域差異不同，不斷研發新產品，太陽能產品形式也多種多樣，但如果作為建筑一體化，就不能按單一太陽能熱水器產品去考慮，須根據熱水系統工程結合建筑結構、立面、設備選型定位等諸多因素,盡可能考慮到用戶需求的舒適性,特別是輔助加熱系統選配,要實現快速補充加熱水溫,在今后的實際使用過程中尤為重要、要保證設備在運行中的安全性、穩定性和耐久性，在視覺上使之與建筑裝飾和實用完美結合，且便于后期維護。cstif.cn
民生房地產公司與桑夏太陽能寧夏工程項目技術小組合作，根據建筑方案而進行太陽能熱水系統二次深化設計（包括設備、路由、安裝節點等），并配合進行戶型梳理和提供相關電子圖等技術文件，全面分析室內給水管路、電路、建筑結構、安裝等各相關專業對方案進行了進一步優化，在輔助加熱系統設備選型方面，得到了國內知名企業“美的集團”燃?xì)獗趻鞝t技術部門的大力支持，在現有定型產品上，結合太陽能系統工作原理組織技術工程師改寫電腦芯片中的程序，提供太陽能熱水系統專用燃?xì)獗趻鞝t樣機；經模擬1：1實景樣板測試；全面解決了太陽能熱水系統常規產品的功能缺陷，太陽能集熱器采用了全玻璃鍍膜真空管/內置金屬導管/導流承壓式專利技術，金屬內導管直徑3.2cm，是同類產品內置金屬導管的2倍，最大化解決了太陽能蓄熱循環中的熱水阻力，有效提高了熱交換蓄熱效率；熱水供水系統采用自來水頂壓、通過大功率盤管式換熱，恒溫出水，壓力穩定，混水量小，結合燃?xì)獗趻鞝t輔助加熱系統，能夠快速補充熱源，可以滿足后期業主使用需求，整體系統運行穩定可靠，便于后期管理和維護。中國太陽能產業聯盟網
真空管太陽能系統設備選型及說明www.21tyn.com
就建筑配套真空管太陽能系統方案，從技術特殊性、系統特殊性及完整性來選擇太陽能系統設備，各供應商都要依據建筑施工圖和業主要求，進行完整有深度的太陽能熱水系統方案設計，應充分考慮太陽能集熱系統、輔助加熱系統、熱水供應系統、控制系統與建筑的結合，才能保證建筑一體化的完美性。CSTIF.CN
由于新建住宅建筑戶型多樣化，陽臺配套安裝真空管太陽能集熱器尺寸需要對應分類不同的規格，在有限的空間內，安裝最合理的真空管數量及合適的長度。在生產加工方面，真空管長度要定尺加工，內置金屬導管管徑、長度、材質、水箱保溫層厚度、換熱盤管換熱面積、輔助加熱設備的配套等諸多方面的具體要求，各供應商所提供的相關方案、技術、設備等方面差異較大。通過近一年撒網式調查咨詢，篩選有技術能力的供應商分別進行技術方案陳述和答疑澄清，民生房地產公司在本地區不同的季節先后實地考察多個工程樣板，通過對比取經，引入了多項專利技術，并進行1：1實物樣板架設，長期觀察、測試不同類型的太陽能在不同的擺放位置所得集熱量的變化，為建筑一體化提供合理的數據，實現最佳節能方案。www.21tyn.com
由于各方技術不同，經市場調查各專業廠家提供的產品或二次方案相互間差異較大，無法統一采購標準，充分說明分體陽臺/集中分戶太陽能熱水系統不具備統一標準，為保證建筑配套真空管太陽能系統設備的完整性，建議先通過方案招標后，采納方案性定向設備采購及施工安裝談判，這樣可以防止低價位設備的惡性競爭，確保多方的共同利益，完善住宅建筑配套太陽能熱水系統工程順利進行，切實保證太陽能熱水系統的工程質量和推廣應用。
