圖 0 鉆井儲熱技術
跨季節儲熱是能源工業改革關鍵。跨季節儲熱可以蓄存夏季熱量供給冬季采暖，也可以儲存工業余熱、廢熱用于提高生物質熱電聯供發電量。通過對現有跨季節儲熱工程案例總結學習，進一步拓展國際能源署太陽能區域供熱制冷TASK45——大規模太陽能區域供熱制冷系統，結合鉆井儲熱和坑式儲熱建材施工手冊，對當前先進跨季節儲熱技術進行很好的綜述，在TASK55中加大對跨季節儲熱設計研究。最終實現太陽能區域供熱制冷系統與區域供熱制冷系統并網，課題研究組將邀請該領域?qū)＜覅⒓?0月19號~21號在奧地利格拉茨舉行的閉門會議。德國Solites研究所研究人員基于對加拿大、丹麥、德國已有成功運營跨季節儲熱案例研究對跨季節儲熱研究計劃R&D提出以下要求：
(1)開發新材料用于儲熱設施建設和保溫內襯，在100℃下壽命期超過30年；
(2)發展低成本儲熱建造技術；
(3)進一步發展蓄熱和釋熱技術；
(4)擴展TRYNSYS模型。
鉆井儲熱：土壤屬性影響鉆井儲熱整體性能

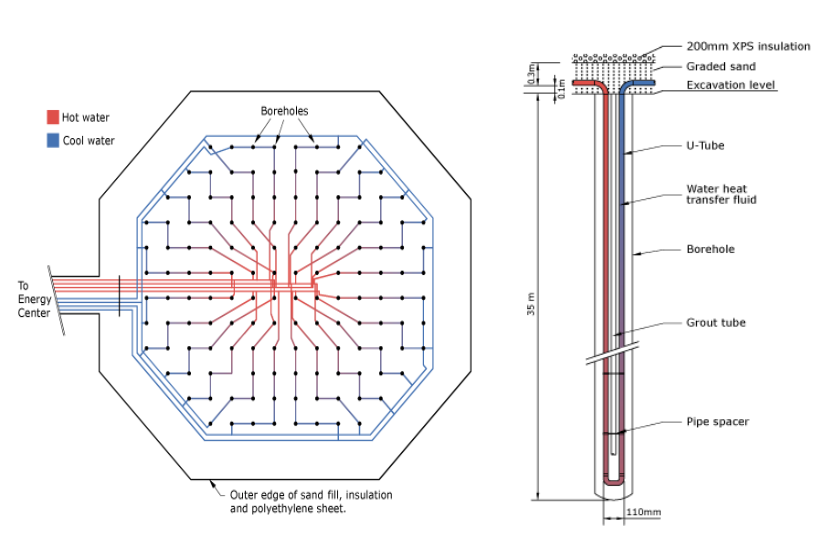

圖1 鉆井儲熱模型
鉆井儲熱采用大量本地泥土將熱量儲存于地下，土壤隨處可取并且基本沒有成本。需要投資的是鉆井安裝熱交換器用于向土壤充熱或取熱并進行保溫，這也是鉆井儲熱的技術難點。已有鉆井儲熱系統中，儲熱容積達50000立方米時，儲熱成本介于20~35美元/立方米之間。模擬結果顯示儲熱容積擴大到250000立方米時，儲熱成本將降到10~15美元/立方米。
超過200次TRNSYS模擬結果顯示土壤類型及土壤顆粒形狀對超過70口井的鉆井儲熱場整體性能有穩定影響。Solites報告顯示淺色、干燥土壤有較高的儲熱效率，熱損較小。但是這樣的土壤卻不利于充熱和釋熱，只有提升集熱器集熱溫度才能更好地進行充熱和釋熱，提高集熱器溫度集熱器效率將降低。
圖 2 坑式儲熱水池模型
坑式水池儲熱：保溫內襯決定儲熱水池經濟性
坑式儲熱水池采用在地面挖掘倒金字塔型坑，坑的四周安裝有保溫內襯，采用水作為儲熱工質，水面鋪設保溫蓋板防止熱擴散。為盡可能減少土壤處理量和運輸量，池底挖掘出來土壤直接修建水池堤壩。儲熱成本最大在于池面保溫模板鋪設，保溫蓋板包含柔性和硬性的保溫絕緣組件。坑式水池成本取決于儲熱水池規模，75000立方米水池儲熱成本為36歐元/立方米，儲熱容積擴展到200000立方米時儲熱成本下降到28歐元/立方米。
PlanEnergi研究所Morten Vang Jensen在其文章“Seasonal Pit Heat Storages – Guidelines for Material & Construction”強調高分子聚合物和彈性材料是目前最便宜的保溫絕緣材料，但金屬聚合物的優勢在于長期穩定性和蒸汽密封性。丹麥研究人員已經 新技術用于檢測高分子聚合物用于坑式儲熱水池保溫材料壽命期內老化速率。2014年12月檢測結果顯示：當前采用材料為HDPE高分子聚合物材料，90攝氏度恒溫下使用壽命不超過3年。這與設計壽命達20年的跨季節儲熱系統并不相符。除了高分子材料，作者還羅列了一些坑式儲熱水池其他技術要求：
(1)坑式儲熱水池應建設在地下暗水流水位以上；
(2)儲熱水池水應進行軟化，防止腐蝕鋼結構；
(3)建設期間應進行土壤板結測試，精確計算斜度；
(4)TRNSYS軟件模擬，預測儲熱水池?zé)嵝阅堋?/span>
