在日前由中國無機鹽工業協會熔鹽儲能專業委員會與CHPLAZA清潔供熱網聯合舉辦的2018熔鹽與儲能產業論壇上，河北能源工程設計有限公司新能源事業部市場主管董建山在演講中就集中多能互補供熱系統作介紹。
圖：各類供熱能源適用條件分析

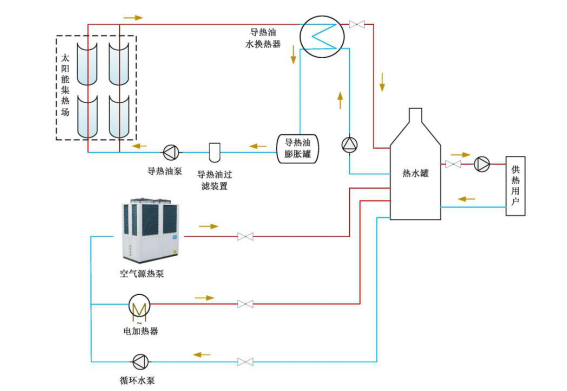

董建山在演講中介紹了一種空氣源熱泵+太陽能光熱（供暖）的多能互補系統。該技術結合槽式太陽能和低溫空氣源熱泵的優點，為農村地區解決冬季清潔供暖問題，供暖效果保證各家各戶室內溫度不低于18℃。系統配備小型儲能系統和電輔熱系統，為夜間取暖提供充足穩定的熱源。
常規情況下，空氣源熱泵提供的低品位熱源基本可以滿足農村家庭日間供暖需求，利用槽式太陽能集熱器提升熱源品位，將高品位熱能儲存起來供夜間和極寒天氣使用。小型儲能系統可解決夜間供暖需求，也可以滿足熱水使用需求。
通過空氣源熱泵和槽式太陽能的結合，可以有效降低空氣源熱泵的運行成本，解決夜間供熱效率底下、解決因低溫結霜導致的空氣源熱泵工作不穩定等問題。
該系統通常情況下分為三個時段，分別為1.空氣源熱泵制熱時段：9:00-17:00，啟動空氣源熱泵，給戶用散熱器提供熱量，同時加熱熱水儲罐中的水，當熱水儲罐溫度高于50℃后，空氣源熱泵停止工作；2.儲能時段9:00-17:00，當儲水罐水溫高于25℃，或極寒天氣下空氣源熱泵不能工作時，啟動槽式太陽能集熱器，為戶用散熱器提供熱量，多余部分熱量用于儲存在熱水儲罐中，水溫超過90℃時，槽式太陽能集熱器停止工作；3.儲能供熱時段：17:00-9:00當空氣源熱泵和槽式太陽能集熱器提供的熱量不足以滿足建筑采暖時，使用熱水儲罐中的熱水為戶用散熱器供熱；
此外，在極端天氣下，太陽能光照不足時，系統使用電輔熱為熱儲罐中的水升溫，并為戶用散熱器提供熱量。
RCHP光伏光熱一體化熱電聯供系統

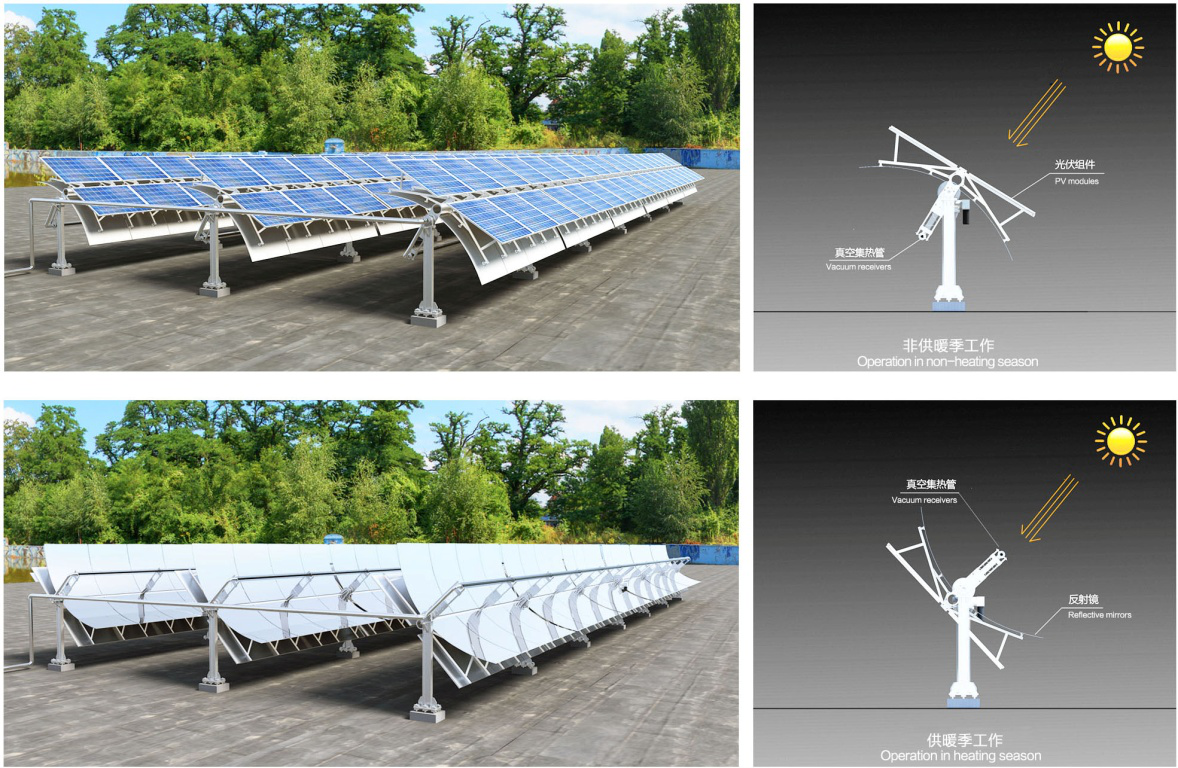

董建山在演講中還介紹了一種創新型的RCHP光伏光熱一體化熱電聯供系統，RCHP主要由聚光集熱器和光伏組件構成，是一套小型集成化的熱電聯供系統，冬天供暖季，采用槽式聚光反射鏡將太陽光匯聚到集熱管，加熱循環介質輸出熱量；非供暖季節，利用光伏組件并網發電系統，通過智能化自動控制系統滿足用戶在不同季節的用能需求。徹底解決冬季太陽能供暖溫度不足，效率低下，有效工作時間短，經濟性差的難題，是北方地區清潔供暖的優選方案。其可以應用于工業屋頂、農業大棚等多種場景。
說明：上表基于1、節能標準65%，采暖期120天，24小時；2、非階梯電價（合表電價）：0.52元/度，谷期電價：0.3662元/度；3、天然氣價格：民用2.4元/m3，集中供熱3.7元/m3，熱值35588kJ/m3；4、煤炭價格：420元/噸，熱值按20934kJ/kg等進行計算。
與其它供暖方式相比，聚光熱電聯供技術供暖的運行費用僅為每平方米0.1元，經濟性表現優異。但問題在于其初始建設投資成本較高，這是其目前市場推廣較慢的主要原因。要解決這一問題，除了要降低投資建設成本之外，還要在政策層面給予積極引導，同時增強社會對其的認知度，嘗試采用合同能源管理等模式開發。
