邵東坤：太陽能開水系統研發與應用
【邵東坤】：各位領導、各位嘉賓大家上午好。
一、產業現狀與發展趨勢
◆產業現狀：眾所周知，我國是世界上最大的太陽能熱水器制造中心。生產企業2800多家；年產量6000萬㎡，保有量近2億㎡，分別占世界總量的80%和70%以上。但長期以來，太陽能熱水器多用于提供洗浴熱水，光熱利用也長期停滯在低溫水平，應用范圍受到局限，同質同類產品競爭激烈。主要原因就在于關鍵集熱元件的技術難點和市場需求。
◆發展趨勢：業內人士普遍認為,太陽能中溫利用產業化，已成為行業發展的必然趨勢。
◆市場機遇：常規能源的短缺,燃煤鍋爐的拆除,節能減排力度的加大，均為太陽能中溫利用，尤其是太陽能開水提供了良好機遇和市場訴求。
◆主攻方向：通過市場調研，我們首選把太陽能開水作為主攻方向。
二、關鍵集熱元件研制
1、技術路線
為保證全天候供應開水，我們采用以“太陽能為主，電加熱為輔”的技術路線。
2、總體要求
太陽能開水系統的總體要求是“一高、二快、三潔”。
•高—就是水溫比普通太陽能熱水器要高，必須達到沸點溫度。
•快—就是水的溫升速度要快，以達到飲用開水的時效性客觀需求。
•潔—就是水質潔凈衛生，必須達到“國家飲用水衛生標準”。

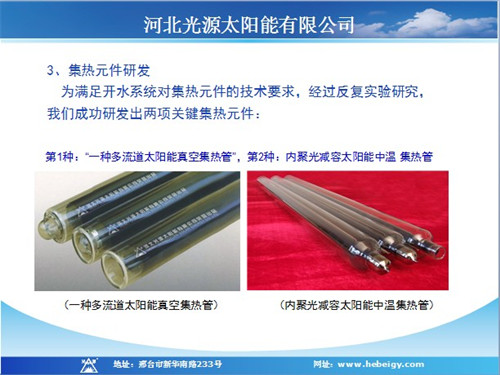

3、集熱元件研發
為滿足開水系統對集熱元件的技術要求，經過反復實驗研究，
我們成功研發出兩項關鍵集熱元件
4、知識產權情況：上述兩項關鍵集熱元件，均為本公司自主研發，具有自主知識產權。
5、產品結構
內聚光減容太陽能中溫集熱管是由外罩玻璃管、內吸熱管、CPC復合拋物面反射器、金屬介質套管、金屬導流空腔管、吸熱管支撐架、密封件7部分組成。
6、技術特點：
（1）內置CPC拋物面反光技術：大口徑真空管內置CPC復合拋物面反射器，聚光比1：4，聚光率86%，實現了全角度采光。
（2）三靶濺射鍍膜技術，太陽選擇性吸收涂層，工作溫度400℃膜層不脫落。
(3)減容增強傳質傳熱技術：吸熱管內置金屬套管及金屬導流空腔管，介質容量減少了70%，流速加快，提高了傳質傳熱效率。
(4)分離封裝安全承壓技術：玻璃管、金屬管分離封裝，金屬套管與聯集箱采用絲扣連接，提高了系統的安全可靠性。
三、太陽能開水系統研發
◆系統構成：太陽能開水系統包括：集熱器、熱水箱、開水箱、電加熱、循環管路、智能控制、水質處理、供水系統，共8個單元。
●集熱器——以專利產品為集熱元件，組成集熱器模塊，模塊采光面積6.5㎡/塊，以此為基礎，根據工程實際情況組成大面積集熱器陳列。
●儲熱水箱——專用于儲存系統全部熱水。食品級不銹鋼材料，高標準規范制作。
●開水箱——陰雨天氣或太陽能輻射量不足時，根據開水實際需求量增溫至開水溫度。
輔助熱源——根據客戶實際條件選用輔助熱源。電加熱、天然氣、液化氣、高溫蒸汽、生物質燃料等常規能源均可。
●機泵管道——閥門、水泵、管道、管件等與水接觸的部位，均采用食品級不銹鋼材料，嚴格按國家標準選用。
●水質處理——太陽能開水系統全部配置德國進口“水處理裝置”，成本低，易接受，效果好。
智能控制器——系統采用全自動智能化控制，操作使用無人值守，保證全天候提供開水。
上述8個子單元集成一體，即可形成不同規模的太陽能開水系統，日產開水量從幾噸、幾十噸、乃至上百噸，產水溫度可達到沸點溫度，市場潛力巨大，前景十分看好。
●檢測結果：在太陽輻射能17MJ/㎡，定溫99℃放水條件下，有用得熱量10.2MJ/㎡，平均熱損因數8.8W/(m3.K)，熱性能提高了29%。
●成果鑒定：經河北省科技廳組織的科技成果鑒定。結論認為：該產品的綜合性能達到了“國內外領先水平”。
四、規模化推廣應用
◆應用領域：主要客戶群是大專院校和農村中小學校，可占到總客戶的90%以上。其次是部隊、醫院、廠礦等企事業單位。
◆主要特點
1、行動早：本公司研發推廣太陽能開水系統，開始于2004年，8年時間的持續研發推廣，或許成為業內最早的企業。
2、規模大：8年以來已在河北大學、中國環境干部管理學院、承德民族師范學院、邢臺學院、石家莊學院、石家莊陸軍學院、河南工學院等單位，共計安裝開水工程631項，集熱面積18.4萬㎡，日產開水量總計4515噸，保證了
150萬人的開水需求，成為規?；瘧?yīng)用的典范。
3、安全可靠：專利技術徹底解決了因少數玻璃管炸裂，導致整個系統癱瘓的難題。太陽能與輔助加熱單元的自動切換，保證了系統在各種氣象條件下提供開水的可靠性。
4、水質清潔：飲水安全是大家最為關注的焦點。我們在工程交付使用時，全部經過衛生部門水質檢驗，均符合國家《生活飲用水衛生標準》。這一點已被無數事實所證明。
5、效益顯著
•用戶省錢：事實證明，太陽能開水系統的節能率均在70%左右，3年即可收回全部投資。
•企業賺錢：工程設備噸水售價5-7萬元，利潤2-3萬元不等，企業8年累計銷售收入2.25億元，純利潤9750萬元，占總利潤52%。
•減排明顯：全國教育系統正在推進綠色校園建設，太陽能開水已成為節能減排的首選項目。
•結論：企業盈利，客戶受益，政府滿意，一舉三得，大有作為。
◆產業化進程
目前，公司正在邢臺開發區新建的太陽能中高溫產業化項目，占地150畝，總投資3億元，年產集熱器250萬平方米。主題工程現已基本完工，明年7月份正式投產，預期銷售收入15億元，利稅3億元。
◆資金支持：
作為國家重點支持的“戰略性新興產業化項目”。2012年，國家能源局支持資金2800萬元；省發改委高技術產業化項目支持資金500萬元；國家科技部“創新基金項目”和省工信廳“技改項目”支持資金250萬元；合計
爭取國家資金3550萬元。
同時爭取亞洲銀行無息貸款1200萬美元（折合人民幣7600萬元）。成為業內首家利用外資的企業?，F(xiàn)已按照“能源合同管理模式“簽單近億元。
謝謝大家！
