（一）應用范圍
多能協同供熱系統技術根據建筑物系統特性、建筑物周邊能源結構、氣候資源條件等不同主要分為以下幾種：
1.太陽能與低谷電蓄熱協同供熱技術
3.空氣源熱泵與低谷電蓄熱協同供熱技術
5.多能協同供熱系統控制技術
太陽能作為可再生能源熱利用的成熟技術已廣泛應用在民用居住中的生活熱水供應中。但太陽能也有不連續、不穩定的特點，當用于建筑供熱時，需要解決晝夜間、陰雨（雪）天太陽輻射很少或沒有時的蓄熱、用熱問題。電作為二次能源，具有傳輸使用方便，電熱轉換效率高等特點。直接利用低谷電供熱或蓄熱，能夠平衡電力負荷，削峰填谷，發揮很好的經濟效益和社會效益；或者將電用作動力，驅動熱泵為建筑供熱，這種用電作為能量搬運機（熱泵）動力的電力間接熱利用方式，能效比可達到3~5倍，即一份電能可得到3~5份熱能。因此在多能協同供熱系統中，以太陽能集熱、低谷電蓄熱和熱泵供熱三種能源協同，構成建筑供熱系統。該多能協同供熱系統可廣泛用于各種環境、村鎮鄉村等各中小型民用建筑中，具體目錄見附錄一。
（二）技術原理
多能協同供熱技術是在充分利用可再生能源太陽能的條件下，利用電作為穩定、持續熱源，或利用低谷電加熱與蓄熱，或利用電驅動熱泵供熱的多能協同供熱。研發的技術要點體現在“協同”上，即要求三種熱源：太陽能集熱、電熱、熱泵產熱發揮各自優勢，取長補短、協同匹配，互聯供熱。實現供給方（三種熱源）：有效供給，物盡其用；需求方（熱用戶）：按需用熱，即用即付，供需平衡。
多能協同供熱系統構成：系統熱媒為水，循環動力為水泵，熱源為太陽能、電能（電加熱或電蓄熱）和熱泵供熱能的組合，用戶末端為暖氣片或風機盤管等形式采暖。
多能協同供熱原理：需要根據建筑物熱負荷特性、周邊能源結構和氣象條件以及自然資源條件等，優化確定多能協同種類、能源協同比例、調控優化技術方法等，以形成多能協同系統解決方案和典型設計。
（三）技術方案設計方法
1. 技術設計流程
（1）建筑年供熱負荷模擬計算與分析
建筑熱負荷計算：最大設計熱負荷、平均熱負荷、最小熱負荷；全年熱負荷延續圖及分析；逐時熱負荷計算，全年平均熱負荷模擬計算與分析。
（2）研究分析建筑用能特點，綜合多能協同技術和系統經濟性分析，形成多能協同系統解決方案與設計。
太陽能供熱輻射總能量分析與評估
太陽能與低谷電蓄熱協同分析與評估
空氣源熱泵與低谷電蓄熱協同供熱分析與評估
多能協同供熱系統控制分析與評估
根據建筑熱負荷情況，經上述比較分析后，優化多能協同系統解決方案，進行設備布置和管路等附屬設施設計后，形成完整的技術方案。

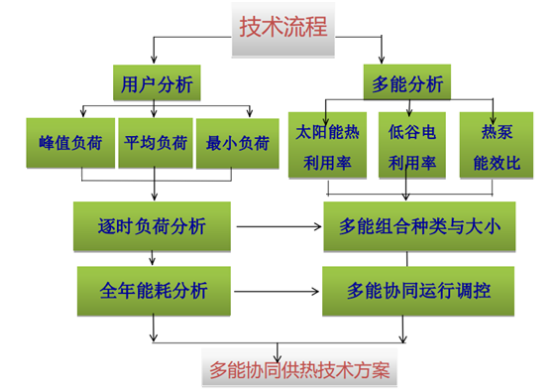

圖1多能協同供熱技術方案設計流程
2. 主要設備
多能協同供熱技術的主要設備常用的是太陽能集熱器，常用生產廠商有力諾集團股份有限公司、皇明太陽能集團及山東桑樂太陽能有限公司等；低谷電蓄熱裝置，常用生產廠商有沈陽世杰電氣有限公司、安徽國電能源設備工程有限公司等；熱泵機組，常用生產廠商有約克（中國）商貿有限公司、麥克維爾中國空調有限公司等。
（四）技術適用性和經濟性分析
1. 技術適用性分析
多能協同供熱的技術可行性分析重點有四個:
（1）用戶用熱需求分析。采暖季熱用戶采暖用熱逐時負荷需求，包括設計熱負荷、平均熱負荷、最小熱負荷；全年熱負荷延續圖及分析；逐時熱負荷計算，全年平均熱負荷模擬計算與分析等；
（3）低谷電直接加熱供熱與蓄熱協同供熱分析。結合太陽能承擔的供熱負荷及其時段，分析是否具備實施電蓄熱的空間條件和經濟條件。用戶需具備足夠的空間及場地建蓄熱裝置，需具有充足的管道布局空間及適當?shù)姆骞入妰r差等。
（4）空氣源熱泵熱水機組協同供熱分析。作為電蓄熱協同供熱方案的比選，空氣源熱泵協同供熱方案也是可選用的方案之一，尤其是具備供暖和制冷兩種規模化穩定需求的用戶。同時也應考慮實施的室內外空間及與太陽能熱源銜接方式等問題，室外機有安裝位置；熱泵熱水機組應有與太陽能供暖系統相連接管道敷設空間；采用風機盤管制冷劑系統直接空調或制冷，應有室內機安裝位置。
2. 經濟可行性分析
多能協同建筑供熱技術的經濟可行性分析重點在于其與常規制熱方式在初投資（或改造投資）和運行成本上的綜合經濟比較。
3.效益分析
多能協同供熱項目效益計算應根據具體協同內容與方式進行。
太陽能低谷電蓄熱協同供熱計算公式：
采暖季節約收益=（∑加熱功率×采暖加熱時長×夜間低谷電價）-原加熱系統采暖季運行費用
采暖季節約收益=（∑熱泵功率×熱泵開機時長×夜間低谷電價）-原加熱系統采暖季運行費用
（五）風險控制方法及對策
項目技術方案設計時需仔細考察項目現場，充分了解當?shù)刈匀毁Y源條件、分析項目特點以及項目周邊能源現狀、變壓器容量及設備空間承重等情況，因地制宜確定適宜該項目的多能協同供熱系統與設計，嚴控技術風險。
可采用EMC合同能源管理模式或者業主與節能供應商共同投資的模式，減少投資風險及效益回報風險。
（六）技術應用推廣關鍵點及建議
1. 多能協同的優劣是協同供熱項目能否推廣的關鍵點。在可以使用“棄風棄光”電的區域，推動政府部門出臺相關政策，允許采用大用戶直接交易方式利用夜間新能源供電蓄熱，加之太陽能集熱的直接利用，可極大地降低運行成本，有助于太陽能電蓄能技術的推廣。
2. 對于需要使用常規發電（熱力發電）的項目，可通過經濟技術比較，采用電驅動熱泵替代電直接供熱（或電蓄能）的協同供熱方式，進一步擴大電代煤的范圍和效果，全部或部分減免外部電力工程建設費用，吸引用戶采用太陽能、電蓄能和空氣源熱泵供能的協同供熱技術。
3. 夜間低谷電蓄熱供熱項目利用低負荷時段電能來制熱，有助于用戶均衡負荷，對超容用戶及按需量法繳納基本電費的用戶也是一個重要的推廣關鍵點。
二、典型案例

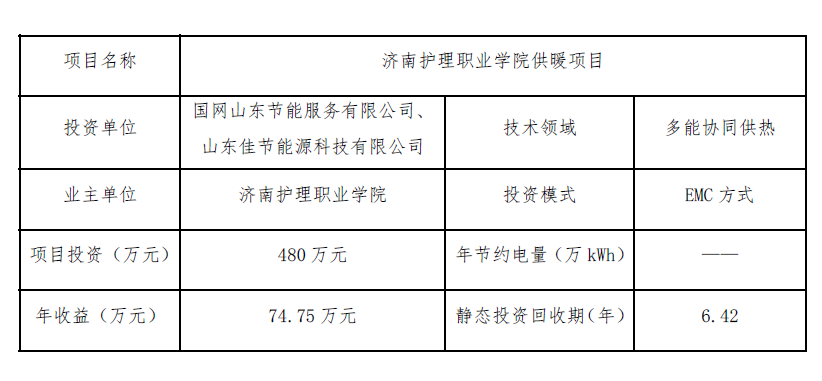

案例摘要
（一）項目背景
項目名稱：濟南護理職業學院供暖項目
業主單位：濟南護理職業學院
投資單位：國網山東節能服務有限公司、山東佳節能源科技有限公司
項目投資：480萬元
實施面積：6.5萬平方米(包括公寓、食堂、辦公樓、教學樓)
年收益：74.75萬元
運營費用：15.2元/平方米
（二）技術方案
室內溫度冬季為18-22℃，夏季溫度約為25℃，室外計算溫度-7℃。
（三）商業模式
項目采用EMC方式實施。
（四）經濟可行性分析
冬季供熱時間為11月15日至第二年3月15日，有效采暖日共120天。
采暖季總費用：173.55萬元（按濟南市供熱辦公室規定，學校建筑采暖價格26.7元/m2）；集中供熱年運行費用：98.8萬元；每年可節省運行費用74.75萬元，節省43%以上。
節省的主要原因一是系統能效比提升；二是安裝蓄熱電鍋爐合理利用谷段優惠電價，節省了大量的運行費用。
（五）效益分析
項目靜態投資回收周期為480÷74.75=6.42年。
附錄一：多能協同供熱技術應用范圍
一、太陽能與低谷電供熱、蓄熱
村鎮、鄉村住宅：采暖、生活用熱
遠離市區單體建筑：采暖、生活用熱
學校：學生喝的開水、學生洗浴用熱水；
醫院：病房開水、洗浴熱水、采暖等；
酒店：開水、熱水、采暖等；
車站、高速公路服務區：采暖，開水；
企業：生產工藝熱水、企業員工開水。
醫院：制冷與采暖、病房開水等；
酒店：開水、制冷、采暖，熱泵余熱制取洗浴熱水等
行政事業單位：制冷、采暖；
車站、高速公路服務區：制冷、采暖、熱水供應；
企業：生產工藝熱水、企業員工開水，采暖、制冷。
三、太陽能、電蓄能與熱泵供能
適合大中型公共建筑、民用建筑及工業建筑。
